Di dunia pembuatan elektronik yang pantas, di mana reka bentuk padat, struktur ringan, dan prestasi unggul adalah penting,PCB flex tegartelah muncul sebagai salah satu penyelesaian yang paling inovatif. Menggabungkan ketahanan papan tegar dengan fleksibiliti litar fleksibel, PCB flex tegar membentuk semula bagaimana jurutera merancang segala -galanya dari elektronik pengguna ke sistem aeroangkasa. Dalam artikel ini, kita akan menyelam jauh ke dalam apa PCB flex tegar, bagaimana mereka bekerja, mengapa mereka menjadi semakin popular, dan bagaimana parameter unik mereka menjadikan mereka pilihan optimum untuk aplikasi permintaan tinggi.

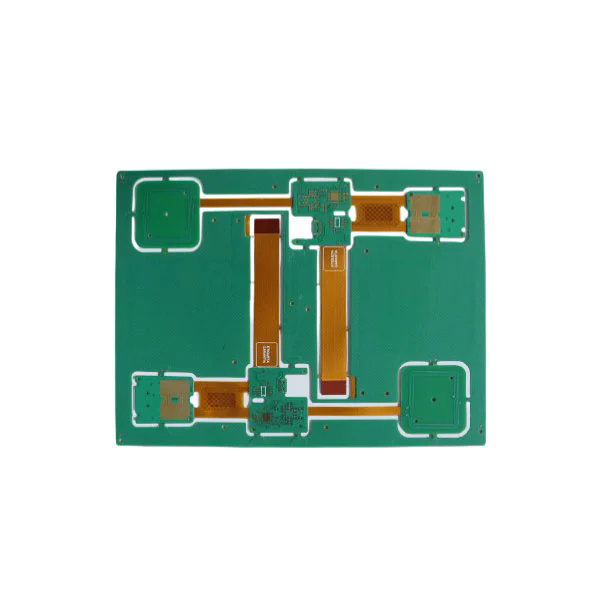

PCB Flex tegar adalah papan litar bercetak hibrid yang mengintegrasikan kedua -dua substrat tegar dan fleksibel ke dalam reka bentuk tunggal, lancar. Tidak seperti PCB tegar tradisional, yang terdiri daripada FR4 yang kaku atau bahan yang serupa, atau litar semata -mata fleksibel yang menggunakan filem polyimide, PCB flex tegar menggabungkan kedua -dua teknologi untuk memaksimumkan prestasi dan reka bentuk kebebasan.
Pada terasnya, bahagian tegar menyokong komponen yang memerlukan kestabilan mekanikal, seperti penyambung, mikrokontroler, atau litar bersepadu, manakala bahagian yang fleksibel membolehkan lembaga membengkok, melipat, atau memutar untuk dimasukkan ke dalam kandang padat. Ini menjadikan PCB flex tegar sesuai untuk aplikasi di mana ruang terhad tetapi kebolehpercayaan yang tinggi adalah penting.
Integriti isyarat: Sambungan yang lebih pendek antara lapisan tegar dan flex meminimumkan kehilangan isyarat dan meningkatkan penghantaran data berkelajuan tinggi.
Fleksibiliti mekanikal: Bahagian fleksibel membolehkan lipatan, yang mengurangkan saiz peranti keseluruhan dan menghapuskan pendawaian besar.
Peningkatan kebolehpercayaan: Mengintegrasikan bahagian flex dan tegar ke dalam satu PCB meminimumkan sendi dan penyambung solder, yang merupakan titik kegagalan biasa.
Campuran prestasi dan fleksibiliti reka bentuk ini menjadikan PCB flex tegar semakin penting dalam industri seperti peranti perubatan, elektronik ketenteraan, sistem automotif, dan alat pengguna.
Pengilang elektronik sering menghadapi keputusan kritikal apabila memilih jenis PCB: Sekiranya mereka menggunakan PCB tegar tradisional, PCB yang fleksibel, atau PCB Flex yang tegar? Berikut adalah sebab utama mengapa PCB Flex tegar menjadi pilihan pilihan untuk reka bentuk lanjutan.
| Ciri | PCB tegar | Pcb fleksibel | Tegar flex pcb |
|---|---|---|---|
| Penggunaan ruang | Terhad | Cemerlang | Cemerlang |
| Ketahanan mekanikal | Tinggi | Sederhana | Tinggi |
| Fleksibiliti reka bentuk | Rendah | Tinggi | Tinggi |
| Integriti isyarat | Sederhana | Sederhana | Cemerlang |
| Kerumitan perhimpunan | Tinggi (lebih banyak penyambung) | Tinggi | Rendah |
| Kebolehpercayaan | Baik | Sederhana | Cemerlang |
PCB Flex tegar menawarkan yang terbaik dari kedua -dua dunia dengan menggabungkan keteguhan PCB tegar dengan penyesuaian litar fleksibel. Ini menghasilkan:
Reka bentuk padat: penting untuk telefon pintar, alat pakai, dan peranti IoT.
Berat yang dikurangkan: Kritikal untuk aplikasi aeroangkasa, dron, dan automotif.
Titik sambungan yang lebih sedikit: Mengurangkan titik kegagalan yang berpotensi dan meningkatkan jangka hayat produk.
Prestasi yang dipertingkatkan: Mengekalkan penghantaran isyarat unggul walaupun dalam aplikasi frekuensi tinggi.
Peranti Perubatan: Perentak jantung, sistem pengimejan, dan alat pembedahan.
Aeroangkasa & Pertahanan: Avionik, sistem radar, dan elektronik gred tentera.
Automotif: Sistem Pembuatan Pemandu Lanjutan (ADAS), Sistem Infotainment, dan Pengurusan Bateri EV.
Elektronik Pengguna: Telefon Pintar, Tablet, Kamera, dan Konsol Permainan.
Dengan membolehkan pengurangan semasa mengekalkan integriti struktur, PCB flex tegar telah menjadi komponen yang sangat diperlukan dalam peranti elektronik generasi akan datang.
Apabila memilih pembekal PCB Flex tegar, memahami parameter teknikal adalah penting. Pembuatan berkualiti tinggi memastikan ketahanan, prestasi, dan pematuhan terhadap piawaian industri yang ketat. Berikut adalah ringkasan spesifikasi produk utama yang menentukan pcb flex tegar unggul:
| Parameter | Spesifikasi |
|---|---|
| Bahan | FR4, Polyimide, Pet |
| Kiraan lapisan | 2 hingga 20+ lapisan |
| Ketebalan tembaga | 0.5 oz hingga 4 oz |
| Min. Lebar garis/jarak | 0.075 mm / 0.075 mm |
| Saiz lubang | Min. 0.1 mm |
| Flex Bend Radius | Serendah 0.5 mm |
| Kemasan permukaan | Enig, Hasl, OSP, perak rendaman, penyaduran emas |
| Suhu operasi | -40 ° C hingga +150 ° C. |
| Kawalan impedans | ± 10% |
| Pensijilan | ROHS, UL, ISO9001, IPC-6013 |
Spesifikasi ini memastikan bahawa PCB mengekalkan prestasi elektrik yang tinggi dan menahan keadaan persekitaran yang keras. Pengilang yang mengkhususkan diri dalam PCB Flex tegar menggunakan teknik fabrikasi lanjutan seperti penggerudian laser, penghalaan impedans terkawal, dan pemeriksaan optik automatik untuk menjamin ketepatan dan kebolehpercayaan.
Memilih pengeluar yang betul adalah sama pentingnya dengan memilih reka bentuk PCB yang betul. Berikut adalah senarai semak untuk membantu anda menilai pembekal pcb flex tegar yang boleh dipercayai:
Kepakaran Kejuruteraan: Memastikan pengeluar mempunyai pengalaman mengendalikan reka bentuk PCB Flex Multilayer Flex yang kompleks.
Kualiti Bahan: Gunakan hanya FR4 dan polyimide gred tinggi untuk memastikan ketahanan dan fleksibiliti.
Jaminan Kualiti: Cari protokol ujian yang ketat, termasuk AOI, ujian impedans, dan ujian tekanan terma.
Pilihan penyesuaian: Pilih pembekal yang menawarkan penyelesaian yang disesuaikan untuk keperluan aplikasi khusus anda.
Waktu dan skalabilitas: Prototaip cepat digabungkan dengan keupayaan untuk meningkatkan pengeluaran besar -besaran adalah penting.
Fuleway adalah pengeluar PCB Flex yang terkemuka dengan pengalaman bertahun-tahun yang memberikan penyelesaian berkualiti tinggi untuk industri termasuk perubatan, automotif, aeroangkasa, dan elektronik pengguna. Produk kami dihasilkan menggunakan peralatan terkini, mematuhi piawaian IPC-6013, dan menjalani ujian kualiti yang ketat untuk memastikan prestasi peringkat teratas.
Sama ada anda memerlukan reka bentuk multilayer yang kompleks atau prototaip kos efektif, Fuleway memberikan sokongan komprehensif dari perundingan reka bentuk kepada pengeluaran akhir.
Q1. Apakah faedah utama menggunakan PCB Flex tegar dalam reka bentuk produk?
A1. PCB flex tegar membolehkan reka bentuk padat, mengurangkan berat keseluruhan, meminimumkan interkoneksi, dan meningkatkan integriti isyarat. Faedah -faedah ini menjadikan mereka sesuai untuk industri di mana kebolehpercayaan dan pengurangan adalah kritikal, seperti teknologi aeroangkasa, automotif, dan perubatan.
S2. Adakah pcb flex tegar lebih mahal daripada PCB tegar tradisional?
A2. Walaupun kos pembuatan awal PCB flex tegar mungkin lebih tinggi, mereka sering mengurangkan perbelanjaan pengeluaran secara keseluruhan dengan meminimumkan penyambung, meningkatkan kebolehpercayaan, dan membolehkan pemasangan yang cekap. Dalam aplikasi berprestasi tinggi, mereka memberikan penjimatan kos yang ketara ke atas kitaran hayat produk.
PCB Flex tegar telah mentakrifkan semula elektronik moden dengan menyediakan fleksibiliti, kebolehpercayaan, dan prestasi yang tidak dapat ditandingi. Mereka membolehkan jurutera membuat produk yang padat namun mantap yang memenuhi permintaan industri yang semakin meningkat dari teknologi perubatan ke aeroangkasa.
PadaFalway, kami pakar dalam pembuatan PCB flex tegar berkualiti tinggi yang disesuaikan dengan keperluan anda. Dengan kemudahan canggih kami, protokol ujian yang ketat, dan kepakaran kejuruteraan, kami membantu anda mencapai prestasi dan kebolehpercayaan yang optimum untuk produk anda.
Bersedia untuk mengambil reka bentuk elektronik anda ke peringkat seterusnya?Hubungi kamiHari ini untuk membincangkan projek anda dan mengetahui bagaimana Fuleway dapat menyampaikan penyelesaian PCB Flex yang sempurna.
-
