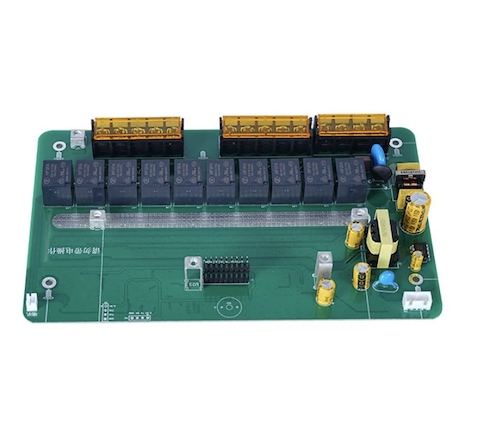

Pemasangan Prototaip Papan Litar Bercetak PCB Elektronik

Perkhidmatan Pemasangan Prototaip Papan Litar Bercetak PCB Elektronik daripada pembekal China, Fanway dibina untuk projek R&D dalam peranti IoT, modul kawalan automotif, alat diagnostik perubatan dan sistem ujian aeroangkasa. Walaupun perkhidmatan PCB pusing cepat biasa mengambil masa 3 hingga 7 hari, penghantaran 24 jam kami memampatkan kitaran lelaran dengan ketara. Sebelum pemasangan bermula, pasukan kejuruteraan kami melakukan analisis DFM pada fail Gerber, BOM dan fail pilih-dan-tempat anda untuk mengetahui isu reka bentuk pad, konflik jarak komponen atau masalah kebolehkilangan yang lain lebih awal. Tanpa kuantiti pesanan minimum (bermula dari 1 keping), pasukan R&D boleh mengelakkan kos inventori yang berlebihan semasa fasa prototaip.

Untuk apa Perhimpunan Prototaip PCB?

Perkhidmatan Pemasangan Prototaip Papan Litar Bercetak PCB ialah proses memasang komponen elektronik pada papan litar bercetak dalam kuantiti yang kecil untuk menghasilkan sampel yang boleh diuji. Tujuan terasnya ialah pengesahan, bukan pengeluaran:

Pengesahan reka bentuk: mengesahkan bahawa reka bentuk litar anda berfungsi dalam dunia fizikal. Simulasi tidak boleh meliputi semua pembolehubah dunia sebenar – integriti isyarat, pengagihan kuasa dan gelagat terma hanya boleh dilihat melalui ujian fizikal.

Penambahbaikan berulang: menangkap dan membetulkan kecacatan reka bentuk pada peringkat prototaip memerlukan sebahagian kecil daripada apa yang diperlukan untuk mengolah semula kumpulan yang dihasilkan secara besar-besaran. Satu lelaran prototaip boleh menjimatkan sepuluh kali ganda kos kerja semula berskala besar.

Pembangunan perisian tegar : menyediakan platform perkakasan sebenar untuk jurutera perisian menulis dan menguji kod terbenam. Membangunkan perisian tegar tanpa perkakasan fizikal adalah seperti penyahpepijatan dalam vakum – ketepatan logik tidak menjamin keserasian perkakasan.

Pemasangan prototaip ialah langkah kritikal yang memindahkan produk daripada konsep kepada realiti, dan perkhidmatan Pemasangan Prototaip Papan Litar Bercetak PCB Elektronik Fanway menyediakan sokongan profesional untuk langkah ini.

Fail Permulaan Penting

Fail yang lengkap dan tepat adalah asas untuk permulaan projek yang lancar. Anda biasanya memerlukan fail teras berikut:

1. Fail Gerber digunakan untuk mengeluarkan PCB kosong, yang mengandungi semua lapisan tembaga, data gerudi, topeng pateri dan skrin sutera. Format yang tidak lengkap atau lapisan yang tidak dinamakan adalah antara punca paling biasa kelewatan pengeluaran.

2. Bil Bahan (BOM) menyenaraikan setiap komponen yang akan dipasang, termasuk nombor bahagian pengilang (MPN), penunjuk rujukan, kuantiti dan keterangan. Penerangan yang samar-samar (cth., "100nF kapasitor") boleh membawa kepada ralat perolehan atau melambatkan penarafan voltan yang berbeza dan bahan dielektrik berkelakuan sangat berbeza dalam litar berkelajuan tinggi.

3. Fail koordinat (fail CPL / Pick & Place) menyediakan koordinat X/Y yang tepat, sudut putaran dan sisi pelekap untuk setiap komponen, membimbing mesin peletakan SMT. Ralat koordinat secara langsung menyebabkan salah jajaran atau kesilapan polariti.

4. Petua profesional, semakan DFM sebelum membuat pesanan boleh mendedahkan isu reka bentuk pad, masalah jarak komponen dan kebimbangan kebolehkilangan lain sebelum ia menyebabkan pengeluaran terhenti. Pasukan kejuruteraan Fanway menyediakan semakan DFM untuk setiap pesanan Pemasangan Prototaip Papan Litar Bercetak PCB Elektronik sebelum pengeluaran bermula.

Proses Pemasangan Prototaip Penuh

Perkhidmatan pemasangan prototaip Fanway meliputi keseluruhan rangkaian daripada bahan hingga papan siap:

Sumber komponen:pasukan perolehan kami memanfaatkan rantaian bekalan yang stabil untuk mendapatkan komponen pada harga yang kompetitif, walaupun untuk kuantiti prototaip yang kecil. Tidak perlu pelanggan untuk berkoordinasi dengan berbilang pengedar.

Kajian semula kejuruteraan:jurutera projek memeriksa Gerber, BOM, dan menyelaraskan fail untuk kebolehkilangan sebelum pengeluaran bermula, memintas sebahagian besar isu yang berpotensi pada peringkat terawal.

Prototaip pemasangan PCB:menyokong pelbagai jenis papan termasuk PCB berbilang lapisan, frekuensi tinggi, HDI, tegar, lentur tegar dan lentur. Keupayaan penempatan meliputi 01005 komponen ultra-kecil dan BGA pic 0.2mm, dengan saiz papan maksimum 510mm × 460mm.

Ujian dan pengesahan:setiap papan prototaip menjalani rejim pemeriksaan yang ketat termasuk QC manual, pemeriksaan tampal pateri SPI, pemeriksaan optik AOI, pemeriksaan sinar-X, ujian dalam litar, ujian berfungsi dan ujian terbakar. Ujian menyeluruh pada peringkat prototaip memastikan peralihan yang lancar kepada larian perintis dan pengeluaran besar-besaran.

Kawasan Permohonan

Perkhidmatan Pemasangan Prototaip Papan Litar Bercetak PCB Elektronik Fanway digunakan secara meluas dalam bidang berikut:

Peranti IoT dan boleh pakai

faktor bentuk kecil, ketumpatan tinggi, dan penggunaan kuasa rendah memerlukan penempatan ketepatan dan lelaran pantas semasa prototaip.

Modul kawalan automotif

elektronik dalam kenderaan memerlukan kebolehpercayaan yang tinggi dan daya tahan alam sekitar; pengesahan fungsi dan ujian kebolehpercayaan pada peringkat prototaip adalah amat diperlukan.

Alat diagnostik perubatan

peranti perubatan melibatkan kelulusan kawal selia yang ketat; pengesahan menyeluruh pada peringkat prototaip adalah prasyarat untuk pensijilan seterusnya.

Sistem ujian aeroangkasa

keperluan kebolehpercayaan tinggi bermakna setiap perubahan reka bentuk mesti disahkan secara fizikal; keupayaan prototaip pantas secara langsung mempengaruhi garis masa projek.

Mengapa Memilih Fanway

Penghantaran 24 jam

Walaupun kitaran pusingan cepat standard ialah 3‑7 hari, Fanway memampatkan pemasangan PCB prototaip kepada 24 jam. Bagi pasukan R&D, setiap kitaran lelaran yang dipendekkan bermakna lebih banyak pusingan pengesahan reka bentuk dalam tempoh masa yang sama.

Perkhidmatan sehenti

Kami menyediakan perkhidmatan daripada penyumberan komponen, semakan DFM, fabrikasi PCB, penempatan SMT, pematerian melalui lubang, hingga ujian akhir – semuanya di bawah satu bumbung. Pelanggan mengelakkan overhed penyelarasan pembekal PCB berasingan, pengedar komponen dan rumah pemasangan.

Sistem kualiti yang diperakui

Kemudahan kami memegang pensijilan ISO9001, ISO13485, IATF16949 dan ISO14001, dengan produk yang mematuhi piawaian UL, RoHS, SGS dan REACH. Piawaian kualiti pada peringkat prototaip adalah konsisten dengan pengeluaran volum, mengelakkan kegagalan pengesahan yang disebabkan oleh perbezaan proses.

Minimum pesanan rendah

Kami menyokong tempahan bermula daripada 1 helai tanpa keperluan kuantiti minimum, menghapuskan kos inventori yang berlebihan untuk keperluan peringkat R&D.

Sokongan kejuruteraan terlebih dahulu

Analisis DFM dilakukan sebelum pengesahan pesanan, mengenal pasti dan menyelesaikan isu reka bentuk lebih awal. Ini mengalihkan risiko pengeluaran ke hadapan dan bukannya bertindak balas terhadap masalah semasa pemasangan.

Soal Jawab

S: Berapa lama masa pemasangan PCB prototaip biasanya diambil?
A: Fanway menawarkan prototaip pantas 24 jam. Dalam keadaan biasa, daripada pengesahan fail hingga penghantaran papan siap boleh disiapkan dalam masa 24 jam, bergantung pada kiraan lapisan papan, kerumitan komponen dan kesediaan BOM.

S: Apakah fail yang diperlukan untuk memulakan projek prototaip?
J: Anda memerlukan fail Gerber (untuk fabrikasi PCB), BOM (dengan nombor bahagian pengilang, penunjuk rujukan dan kuantiti), dan fail koordinat (untuk penempatan SMT). Semakan sendiri DFM sebelum penyerahan disyorkan, atau anda boleh membenarkan pasukan kejuruteraan kami melakukan semakan kebolehkilangan.

S: Apakah jenis PCB yang anda sokong untuk pemasangan prototaip?
J: Kami menyokong PCB berbilang lapisan, frekuensi tinggi, HDI, rigid, rigid-flex dan flex.

S: Adakah Fanway menyediakan perkhidmatan perolehan komponen untuk prototaip?
A: Ya. Pasukan perolehan kami mempunyai sumber pasaran yang luas untuk mendapatkan komponen untuk kuantiti prototaip yang kecil pada harga yang kompetitif.

S: Apakah ujian yang disertakan pada peringkat prototaip?
A: Ujian termasuk pemeriksaan optik AOI, pemeriksaan sinar-X, ujian dalam litar, ujian kefungsian dan ujian terbakar dalam. Pelan ujian khusus boleh disesuaikan berdasarkan keperluan projek.

Perlu memulakan pemasangan prototaip untuk projek anda? Hantar fail Gerber anda, BOM dan fail selaras kepada pasukan kejuruteraan kami. Kami akan memberikan semakan dan sebut harga DFM dalam masa 24 jam.
