Apakah salutan conformal PCBA?

1.Apa salutan conformal PCBA?

PCBA Conformal Coating adalah lapisan pelindung khusus yang digunakan untukperhimpunan papan litar bercetak(PCBAS). Ia melindungi perhimpunan elektronik dari pendedahan alam sekitar yang keras sambil mengekalkan kestabilan terma merentasi suhu yang melampau. Salutan yang sembuh membentuk filem elastomerik telus dengan sifat penebat, rintangan kelembapan, pengurangan habuk, dan perlindungan kakisan.

2. Gabungan salutan conformal

Salutan Conformal adalah salutan komponen tunggal yang dirumuskan dengan prestasi tinggi, penuaan penuaan penebat polimer sebagai bahan asas, bersama dengan retardan api dan komponen lain. Ciri-ciri utamanya termasuk: kelikatan rendah, pengeringan cepat, rintangan air, tiada kakisan, lekatan yang baik, penebat, anti-penuaan, ketahanan api, dan tidak berbahaya kepada tubuh manusia semasa digunakan. Selepas menyembuhkan, ia membentuk filem elastik telus dengan penampilan yang indah, yang boleh dibaiki dan tidak mengganggu kerja semula papan litar.

3. Jenis salutan konformal

3.1 Aacrylic Resin (AR)

Salutan konformal akrilik memberikan keanjalan yang baik dan perlindungan umum. Mereka terkenal dengan kekuatan dielektrik yang tinggi, rintangan kelembapan yang baik, dan rintangan pakai. Salutan akrilik boleh dikeluarkan dengan cepat dan mudah menggunakan pelarut biasa, tidak memerlukan pergolakan.

3.2Poxy Resin (s)

Salutan konformal epoksi dicirikan oleh kekerasan yang tinggi, lekatan kuat dan rintangan kakisan kimia yang sangat baik. Walau bagaimanapun, kerja semula adalah sukar kerana keburukan yang tinggi dan rintangan impak yang lemah.

3.3 Polyurethane Resin (UR)

Polyurethane Coatings Conformal menawarkan rintangan kelembapan yang sangat baik, rintangan kimia, dan rintangan haus. Sebagai rintangan pelarut, salutan ini sangat sukar untuk dikeluarkan. Untuk penyingkiran lengkap, memerlukan pelarut khusus, masa perendaman yang berpanjangan, dan pergolakan menggunakan mandi beracun atau ultrasonik.

3.4 Silicone Resin (SR)

Silicone Conformal Coatings memberikan perlindungan yang sangat baik merentasi julat suhu yang luas. Salutan SR mempunyai rintangan kimia yang baik, rintangan kelembapan, dan rintangan semburan garam, dan sangat fleksibel. Silicone conformal Coatings tidak dipakai tahan, tetapi membolehkan mereka menahan tekanan getaran. Lapisan silikon biasanya digunakan dalam persekitaran yang tinggi. Untuk penyingkiran lengkap, memerlukan pelarut khusus, masa perendaman yang berpanjangan, dan pergolakan menggunakan mandi beracun atau ultrasonik.

3.5 Fluoropolymer (FP)

Lapisan fluoropolimer menawarkan rintangan yang luar biasa kepada kakisan kimia (tahan terhadap asid kuat, alkali, dan pelarut), ketegangan permukaan yang rendah (penahan air dan minyak), tetapi kos yang tinggi dan proses salutan yang kompleks.

4. Kaedah Aplikasi Salutan Konformal

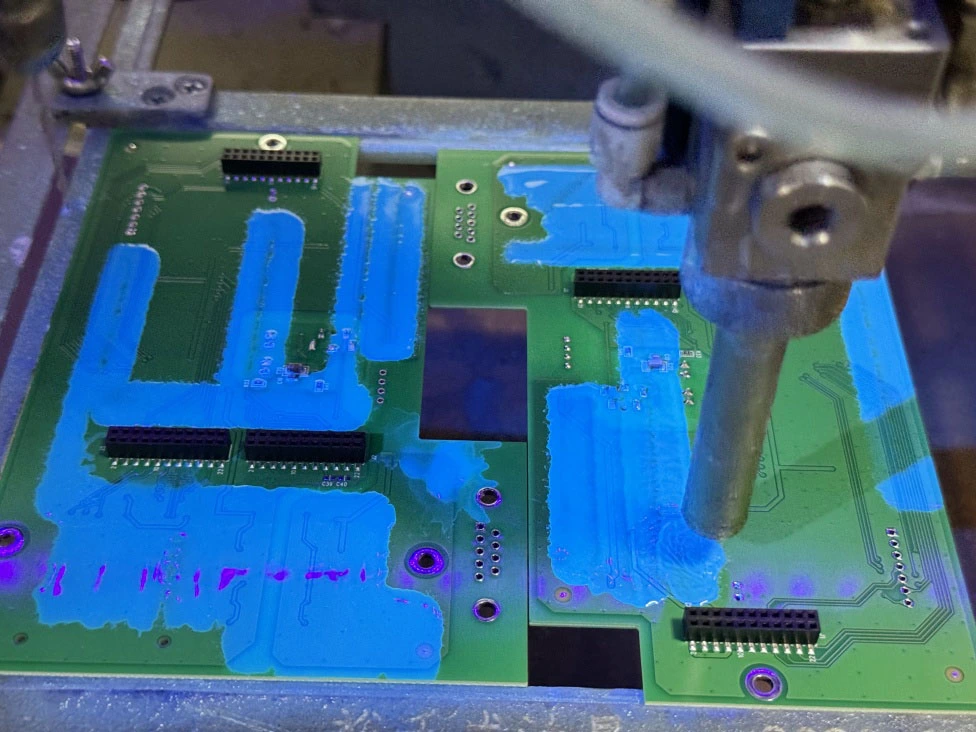

Salutan konformal boleh digunakan melalui proses memberus, penyemburan, dan mencelupkan. Keperluan Permohonan Utama:

* Ketebalan yang disyorkan adalah antara 0.1 dan 0.2mm;

* Permukaan mesti dibersihkan daripada kelembapan dan bahan cemar sebelum salutan;

* Kot kedua boleh digunakan selepas kot pertama kering;

* Operasi memerlukan pengudaraan yang mencukupi untuk penyejatan pelarut;

* Pengendali mesti memakai topeng pelindung.

5. Bagaimana untuk memilih salutan konformal untuk projek PCBA anda?

Pemilihan salutan konformal harus mempertimbangkan empat faktor utama:

5.1 Kondisi Operasi Kawasan

5.2 Keserasian Proses Proses

5.3cost-keberkesanan

Keperluan 5.4Reliability.

Sebagai contoh, dalam situasi di mana pengawetan cepat diperlukan, jenis cat anti karat yang cepat boleh dipilih. Walaupun dalam beberapa bidang dengan keperluan perlindungan alam sekitar yang lebih tinggi, salutan mesra alam dengan VOC rendah (sebatian organik yang tidak menentu) perlu dipilih.
