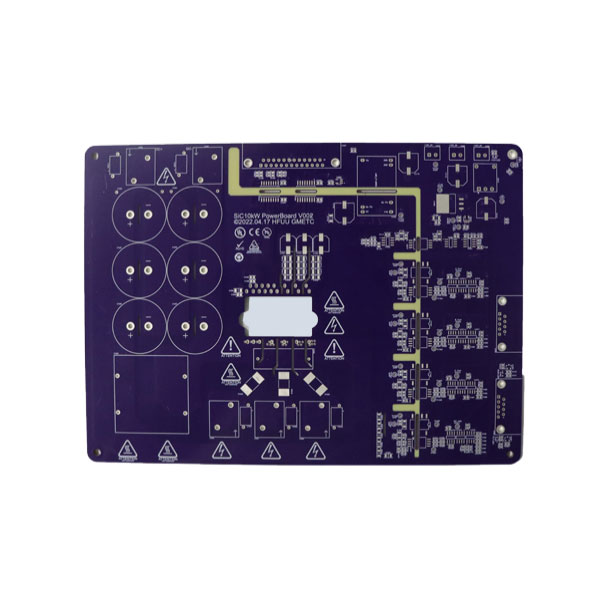

Dorongan tanpa henti ke arah peranti elektronik yang lebih kecil, lebih pantas dan lebih berkuasa telah memacu inovasi ketara dalam teknologi papan litar bercetak. PCB Saling Ketumpatan Tinggi (HDI) telah menjadi asas bagi elektronik tercanggih masa kini—daripada telefon pintar dan boleh pakai kepada sistem keselamatan automotif dan implan perubatan. Kami mengkaji apa yang membuatHDI PCBs berbeza daripada papan konvensional, teknologi utama yang terlibat, dan bagaimanaFanwayKeupayaan pembuatan menyokong pengeluaran papan yang kompleks dan boleh dipercayai ini. Kami meneroka pertimbangan reka bentuk, pilihan bahan dan piawaian kualiti yang mentakrifkan fabrikasi HDI moden.
Papan litar bercetak adalah asas kepada hampir setiap peranti elektronik. Memandangkan peranti telah menjadi lebih berkuasa dan lebih padat, permintaan yang diletakkan pada PCB telah meningkat secara mendadak. PCB standard dengan komponen lubang telus dan kesan yang lebih luas tidak lagi mencukupi untuk banyak aplikasi moden. Keperluan untuk ketumpatan komponen yang lebih tinggi, kelajuan isyarat yang lebih pantas dan faktor bentuk yang dikurangkan telah mendorong penggunaan teknologi Saling Ketumpatan Tinggi.
HDI PCB mencapai ketumpatan pendawaian yang lebih besar bagi setiap unit kawasan melalui gabungan garisan dan ruang yang lebih halus, vias yang lebih kecil dan kepadatan pad sambungan yang lebih tinggi. Papan ini membolehkan penyepaduan lebih banyak fungsi ke dalam ruang yang lebih kecil—keperluan untuk aplikasi daripada infrastruktur komunikasi 5G kepada peralatan diagnostik perubatan dan sistem bantuan pemandu lanjutan dalam kenderaan.
Teknologi Fanwayialah pembekal Perkhidmatan Pembuatan Elektronik yang berpangkalan di China dengan lebih 12 tahun pengalaman dalam fabrikasi, pemasangan dan ujian PCB. Syarikat itu menawarkan penyelesaian hujung ke hujung daripada susun atur dan reka bentuk PCB kepada penghantaran produk siap. Artikel ini memberikan pandangan objektif pada teknologi HDI PCB, proses pembuatan yang terlibat dan keupayaan yang menjadikan Fanway sebagai rakan kongsi untuk pelanggan yang memerlukan penyelesaian intersambung berketumpatan tinggi.
PCB HDI dibezakan daripada PCB konvensional dengan beberapa ciri utama yang membolehkan ketumpatan komponen yang lebih tinggi dan prestasi elektrik yang lebih baik.
Papan HDI boleh mencapai lebar surih dan ruang sekecil 2.5 mil (0.0635 mm) atau kurang. Ini membolehkan lebih banyak penghalaan di kawasan tertentu, membolehkan anda menyambungkan komponen kiraan pin tinggi seperti BGA (Ball Grid Arrays) tanpa memerlukan berbilang lapisan atau papan bersaiz besar.
Tidak seperti vias lubang telus tradisional yang melepasi keseluruhan ketebalan papan, mikrovia adalah vias berdiameter kecil—biasanya kurang daripada 150μm—yang menyambungkan lapisan bersebelahan. Saiz yang lebih kecil membolehkan lebih banyak vias di kawasan tertentu dan mengurangkan ruang yang digunakan oleh via itu sendiri.
Vias buta menyambungkan lapisan luar ke lapisan dalam tanpa menembusi seluruh papan. Vias terkubur menyambung lapisan dalam tanpa mencapai permukaan luar. Jenis melalui ini membolehkan sambungan yang lebih kompleks tanpa memakan ruang pada lapisan luar.
Lapisan penebat antara lapisan kuprum adalah lebih nipis dalam papan HDI, menyumbang kepada mengurangkan ketebalan papan keseluruhan dan meningkatkan integriti isyarat melalui laluan isyarat yang lebih pendek.
Ciri-ciri ini secara kolektif membolehkan pengurangan saiz papan yang ketara—kadangkala sehingga 60% berbanding reka bentuk konvensional—sambil mengekalkan atau meningkatkan prestasi elektrik.
Tidak semua papan HDI adalah sama. Kerumitan reka bentuk HDI biasanya dikategorikan mengikut bilangan lapisan binaan dan struktur melalui yang terlibat.
| Kelas | Struktur | Kerumitan | Aplikasi Biasa |
| IPM Kelas 1 | 1+N+1 | rendah | Elektronik pengguna asas, peranti mudah |
| IPM Kelas 2 | 2+N+2 | Sederhana | Elektronik pengguna lanjutan, infotainmen automotif |
| IPM Kelas 3 | 3+N+3 | tinggi | Peranti berprestasi tinggi, infrastruktur 5G, sistem AI |
| IPM Kelas 4 | 4+N+4 | Sangat Tinggi | Aplikasi canggih, pembungkusan semikonduktor |
"N" dalam tatatanda struktur mewakili bilangan lapisan teras. Papan kerumitan yang lebih tinggi memerlukan proses pembuatan yang lebih canggih dan kawalan proses yang lebih ketat.
Fanwaytelah membangunkan keupayaan pembuatan untuk menyokong pelbagai keperluan HDI PCB. Jadual berikut meringkaskan keupayaan utama yang ada.
| Keupayaan | Julat |
| Kiraan Lapisan | 1 – 108 lapisan |
| Tebal Papan Selesai | 0.2 mm – 10.0 mm |
| Saiz Panel Maksimum | 610 mm × 1200 mm |
| Tebal Tembaga Selesai | 0.5 oz – 12 oz |
| Lebar Garisan Minimum / Ruang | 2.5 juta / 2.5 juta |
| Saiz Lubang Selesai Minimum | 0.1 mm |
| Nisbah Aspek Maksimum | 25:1 |
| Toleransi Kawalan Impedans | ±10% |
Syarikat itu juga menawarkan pelbagai kemasan permukaan termasuk HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP, dan jari emas, yang membolehkan pelanggan memilih kemasan yang sesuai untuk aplikasi khusus mereka dan keperluan persekitaran.
PCB HDI biasanya digunakan dalam aplikasi yang kebolehpercayaan adalah kritikal.Fanwaymengekalkan beberapa pensijilan kualiti yang mencerminkan komitmennya untuk memenuhi piawaian antarabangsa.
• ISO 9001:2015– Pensijilan sistem pengurusan kualiti.
• IATF 16949:2016– Piawaian pengurusan kualiti industri automotif.
• ISO 13485:2016– Pensijilan sistem pengurusan kualiti peranti perubatan.
Syarikat itu juga mematuhi piawaian IPC, termasuk IPC-A-600G untuk kebolehterimaan papan bercetak dan IPC-6012 untuk spesifikasi prestasi PCB tegar. Pengeluaran HDI PCB tersedia untuk piawaian Kelas 2 dan Kelas 3 IPC, dengan Kelas 3 mewakili tahap tertinggi untuk aplikasi kritikal misi.
Pematuhan alam sekitar termasuk pensijilan keselamatan UL, pematuhan RoHS untuk sekatan bahan berbahaya, dan pematuhan kimia REACH.
J: HDI PCB menampilkan lebar surih yang lebih halus (sehingga 2.5 mil), vias yang lebih kecil (mikrovia di bawah 150μm), dan ketumpatan pad sambungan yang lebih tinggi. Ia membolehkan reka bentuk yang lebih padat dengan integriti isyarat yang lebih baik berbanding PCB standard.
J: Mikrovia ialah vias berdiameter kecil, biasanya kurang daripada 150μm, yang menyambungkan lapisan bersebelahan. Saiznya yang lebih kecil membolehkan ketumpatan penghalaan yang lebih tinggi dan mengurangkan ruang yang digunakan oleh struktur melalui.
A: Fanway boleh menghasilkan PCB HDI dengan sehingga 108 lapisan, bergantung pada keperluan reka bentuk dan pemilihan bahan.
J: Fanway memegang pensijilan ISO 9001:2015, IATF 16949:2016 dan ISO 13485:2016. Syarikat itu juga mematuhi piawaian IPC dan mengekalkan pematuhan UL, RoHS dan REACH.
J: Kemasan yang tersedia termasuk HASL (LF), ENIG (Emas Rendaman), Tin Rendaman, Perak Rendaman, OSP dan jari emas. Pilihan bergantung pada keperluan pematerian aplikasi dan keadaan persekitaran.
HDI PCBteknologi telah menjadi penting untuk peranti elektronik moden yang memerlukan fungsi yang lebih tinggi dalam faktor bentuk yang lebih kecil. Gabungan kesan yang lebih halus, mikrovia dan bahan termaju membolehkan reka bentuk yang tidak mungkin dilakukan dengan teknologi PCB konvensional.
Fanway menawarkan set komprehensif keupayaan pembuatan PCB HDI, dengan kiraan lapisan sehingga 108, lebar jejak minimum 2.5 mil, dan sokongan untuk julat bahan frekuensi tinggi dan berkelajuan tinggi. Pensijilan kualiti syarikat—termasuk ISO 9001, IATF 16949 dan ISO 13485—mencerminkan komitmennya untuk memenuhi keperluan automotif, perubatan dan aplikasi lain yang menuntut.
Dengan pilihan prototaip pantas dan analisis DFM percuma, Fanway menyediakan sokongan praktikal untuk pelanggan membangunkan reka bentuk HDI baharu. Jika anda sedang mencari rakan kongsi yang boleh dipercayai untuk projek anda, kami menjemput andakenalanFanwayhari ini. Pasukan teknikal boleh memberikan panduan reka bentuk, cadangan bahan dan harga kompetitif yang disesuaikan dengan keperluan khusus anda. Hubungi melalui tapak web atau e-mel syarikat untuk memulakan perbualan.
