Dari reka bentuk PCB kepada pengeluaran besar-besaran, Fanway menyampaikan perkhidmatan pembuatan PCB yang cepat sebagai penyelesaian sehenti untuk menangani keperluan projek anda yang pelbagai dan mempercepatkan masa ke pasaran anda.

PCB lapisan tunggal

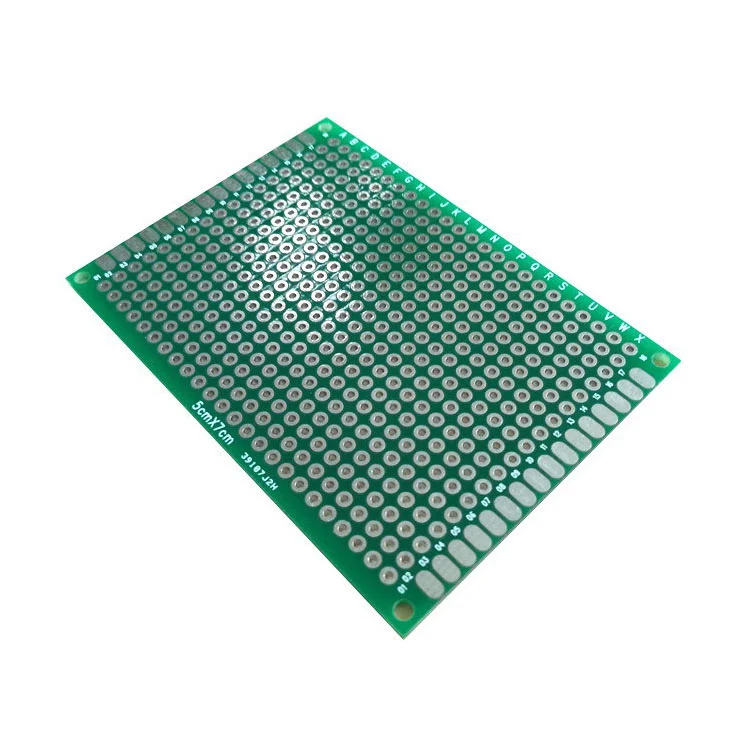

  • PCB lapisan tunggalPCB lapisan tunggal

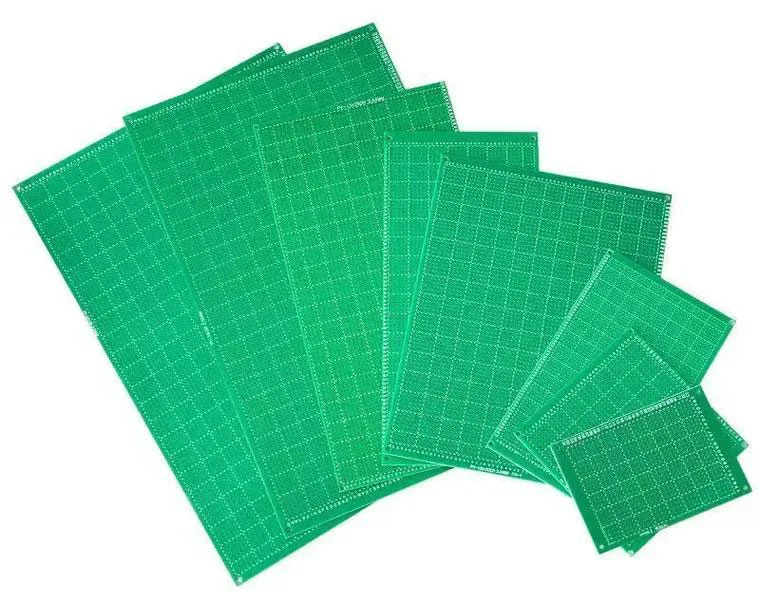

  • PCB lapisan tunggalPCB lapisan tunggal

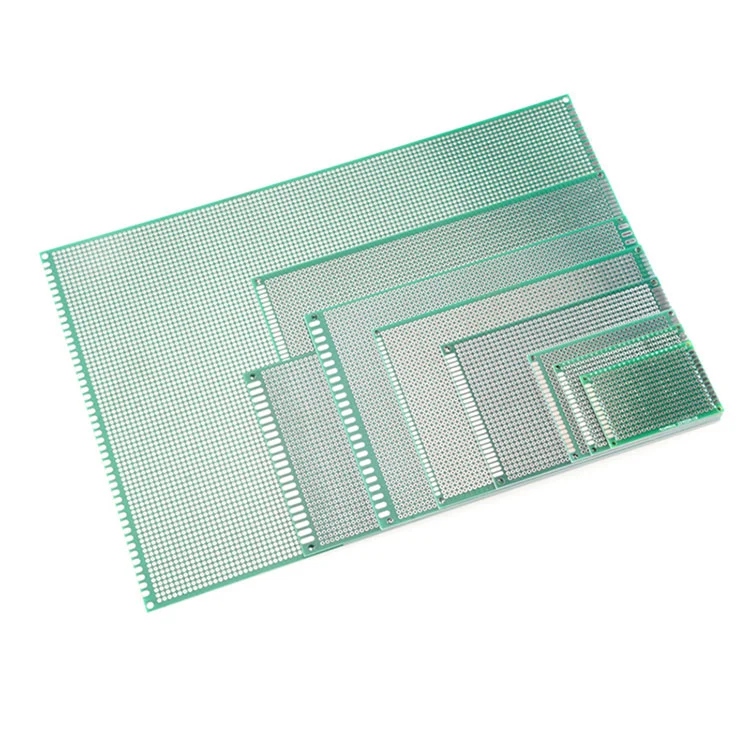

  • PCB lapisan tunggalPCB lapisan tunggal

PCB lapisan tunggal

Lapisan tunggal PCB (papan litar bercetak) adalah jenis PCB yang paling mudah. Fanway, pakar pembuatan PCB yang berpusat di China, menawarkan penyelesaian PCB satu lapisan efektif dengan harga yang kompetitif.

Lapisan tunggal PCB, yang juga dikenali sebagai papan litar bercetak tunggal, adalah bentuk reka bentuk PCB yang paling mudah. Ia terdiri daripada lapisan tembaga konduktif tunggal yang dilaminasi pada substrat yang tidak konduktif (seperti FR-4), dengan komponen yang dipasang di satu sisi dan jejak diarahkan di seberang. Penyelesaian terbaik untuk litar kompleks rendah, ia digunakan secara meluas dalam elektronik pengguna, bekalan kuasa, dan kawalan perindustrian kerana proses pembuatannya yang berpatutan dan cepat.

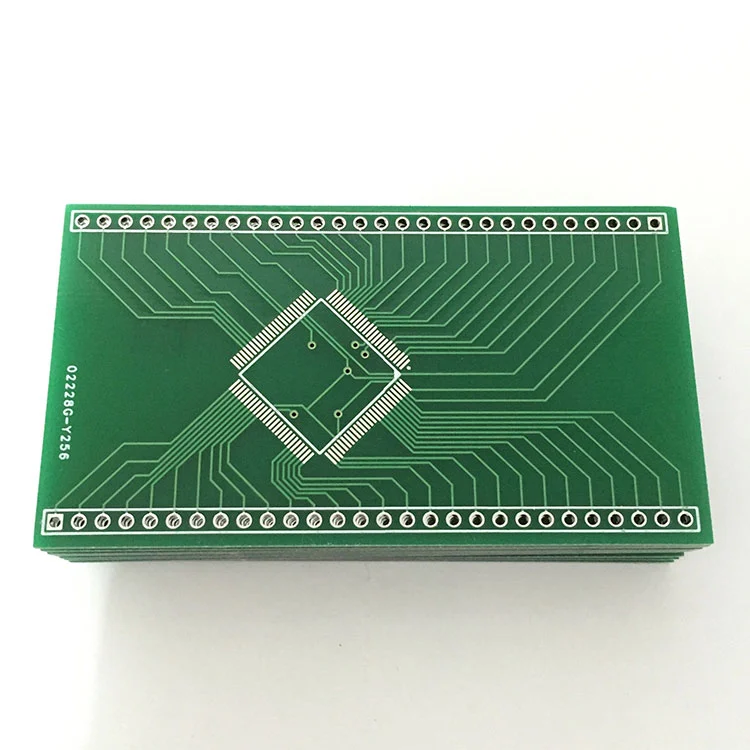

Single Layer Pcb


Kelebihan PCB lapisan tunggal

Kos efektif

Precision Manufacturing

Lapisan tunggal PCB dengan kos bahan dan fabrikasi yang lebih rendah berbanding dengan reka bentuk pelbagai lapisan.

Pengeluaran pesat

Rigorous Testing

Proses mudah mengurangkan masa memimpin kerana tiada laminasi dan melalui penggerudian diperlukan.

Kebolehpercayaan yang tinggi

High Reliability

Risiko minimum lapisan misalignment.

Sokongan Teknikal

Excellent Customer Service

24/7 pakar dalam talian sentiasa bersedia untuk membantu anda.


Spesifikasi PCB lapisan tunggal

Parameter Julat tipikal
Ketebalan papan 0.4mm hingga 3.2mm
Ketebalan tembaga 1/2 oz hingga 3 oz
Lebar jejak minimum 0.2mm (8mil)
Lubang gerudi minimum 0.3mm (12 juta)
Penamat permukaan Hasl, OSP, Enight
Suhu operasi -50 ° C hingga +105 ° C (bergantung kepada bahan)

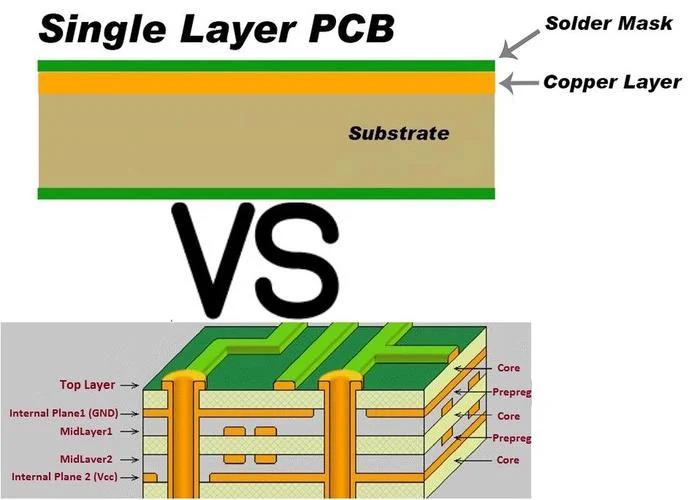

Fanway Layer PCB Kelebihan vs batasan

Kelebihan Batasan
✔ kos ultra-rendah ❌ Tiada multilayer atau melalui sokongan
✔ Mudah untuk membaiki/mengubah suai ❌ ketumpatan penghalaan terhad
✔ Masa pemulihan yang cepat ❌ Tidak sesuai untuk reka bentuk frekuensi tinggi (> 100MHz)
✔ ringan & padat ❌ Prestasi terma yang lebih rendah
Single Layer Pcb


Proses pembuatan PCB Layer Single Fanway

Penyediaan Bahan:Lamina tembaga-berpakaian tunggal.

Etching:Keluarkan tembaga yang tidak diingini untuk membentuk jejak.

Penggerudian:Buat lubang untuk komponen melalui lubang.

Masker Solder & Silkscreen:Sapukan salutan dan tanda pelindung.

Kemasan Permukaan:Pilihan termasuk HASL (penyamaran solder udara panas) atau OSP.


Penggunaan PCB lapisan tunggal

Elektronik Pengguna:Kalkulator, pencahayaan LED, mainan.

Sistem Kuasa:AC/DC Converters, Relay.

Kawalan Perindustrian:Sensor, pengawal motor.


Teg Panas: PCB lapisan tunggal
