Papan litar bercetak fleksibel (FPC PCB) berada di tengah -tengah industri elektronik yang pesat berkembang. Memandangkan peranti menjadi lebih kecil, lebih ringan, dan lebih kuat,FPC PCBTeknologi telah muncul sebagai penyelesaian kritikal untuk mencapai reka bentuk padat tanpa menjejaskan prestasi. Dengan menyelam jauh ke dalam spesifikasi bahan, parameter prestasi, dan teknik pembuatan lanjutan, kami akan memberikan anda pemahaman yang jelas tentang kelebihan mereka dan membantu anda membuat keputusan yang tepat untuk projek anda yang seterusnya.

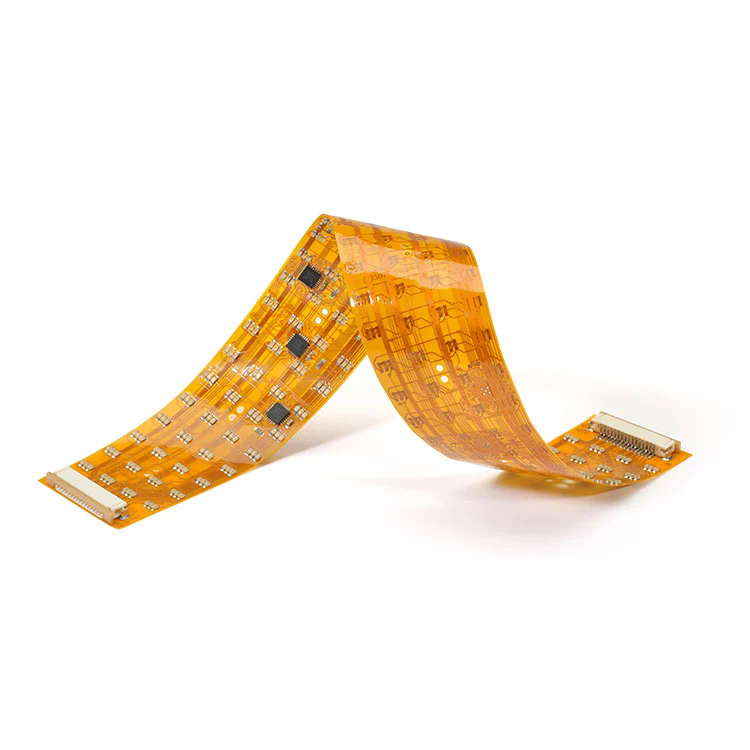

PCB FPC (papan litar bercetak fleksibel) adalah interkoneksi elektronik yang sangat mudah disesuaikan yang diperbuat daripada bahan nipis dan fleksibel. Tidak seperti PCB tegar tradisional, FPC boleh membengkok, melipat, dan memutar, yang membolehkan pengeluar merancang peranti yang lebih kecil dan lebih ringan tanpa menjejaskan prestasi elektrik.
Struktur biasanya termasuk:
Bahan asas: Filem polyimide (PI) atau poliester (PET) untuk fleksibiliti.
Lapisan konduktif: Foil tembaga untuk penghantaran semasa yang cekap.
Lapisan pelekat: Memastikan ikatan yang kuat antara tembaga dan substrat.
Overlay pelindung: Menyediakan perlindungan penebat dan mekanikal.
FPC PCB berfungsi seperti PCB tradisional tetapi menawarkan fleksibiliti mekanikal. Apabila diintegrasikan ke dalam peranti, ia boleh menyambungkan komponen elektronik yang berbeza di seluruh ruang dinamik atau terkurung. Sebagai contoh, dalam telefon pintar, PCB FPC menyambungkan papan main ke paparan melalui mekanisme engsel sambil mengekalkan penghantaran isyarat yang stabil.
PCB FPC Fanway direka bentuk dengan ketepatan dan kebolehpercayaan dalam fikiran. Berikut adalah gambaran keseluruhan spesifikasi teras:
| Parameter | Spesifikasi | Penerangan |
|---|---|---|
| Bahan asas | Polyimide / Pet | Memastikan ketahanan dan fleksibiliti yang tinggi |
| Ketebalan tembaga | 1oz / 2oz | Mengendalikan kapasiti semasa yang berbeza |
| Kiraan lapisan | 1-6 lapisan | Menyokong reka bentuk litar yang kompleks |
| Kemasan permukaan | Enig / OSP / Hasl | Melindungi Tembaga dan Meningkatkan Solderability |
| Min. Lebar jejak | 0.05 mm | Membolehkan routing litar berkepadatan tinggi |
| Min. Saiz lubang | 0.1 mm | Sesuai untuk aplikasi mikro-VIA |
| Suhu operasi. | -40 ° C hingga +150 ° C. | Melaksanakan dengan pasti dalam persekitaran yang melampau |
| Bend Radius | Serendah 1 mm | Sesuai untuk senario lenturan dinamik |
| Kawalan impedans | ± 10% toleransi | Memastikan integriti isyarat yang stabil |
Parameter ini menjadikan PCB FPC sesuai untuk industri yang menuntut pengurangan, fleksibiliti, dan ketahanan.
Kelebihan unik PCB FPC telah membawa kepada penggunaan yang meluas di pelbagai sektor:
Telefon pintar & tablet: Sambungan padat antara paparan, bateri, dan pemproses.
Peranti yang boleh dipakai: FPC ultra-tipis menyediakan integrasi lancar untuk jam tangan, pelacak kecergasan, dan alat dengar VR.
Konsol Laptop & Permainan: Litar fleksibel berkepadatan tinggi meningkatkan kebolehpercayaan isyarat dalam kandang yang ketat.
ADAS & Infotainment: PCB yang fleksibel memastikan sambungan yang stabil dalam ruang papan pemuka terhad.
Sistem pencahayaan LED: Rintangan haba yang dipertingkatkan menyokong pencahayaan automotif berprestasi tinggi.
Pengurusan bateri: PCB FPC menahan getaran dan turun naik suhu dalam EV.
Peranti pengimejan diagnostik: Reka bentuk fleksibel menyokong pengimbas perubatan padat.
Monitor kesihatan yang boleh dipakai: Litar ringan dan biokompatibel membolehkan reka bentuk mesra pesakit.
Alat Pembedahan: Instrumen ketepatan kuasa FPC yang tinggi dalam pembedahan minimum invasif.
Robotik & Automasi: Keupayaan lenturan dinamik membolehkan integrasi dalam lengan robot.
Instrumen Aeroangkasa: Rintangan suhu melampau memastikan kebolehpercayaan jangka panjang.
Penyelesaian 5G & IOT: Transmisi isyarat berkelajuan tinggi menyokong rangkaian generasi akan datang.
PCB FPC menyediakan beberapa faedah yang menjadikannya sangat diperlukan dalam elektronik canggih:
Dengan menggantikan abah -abah pendawaian yang besar, FPC mengurangkan saiz peranti keseluruhan dan berat badan secara signifikan.
Mereka membengkok, melipat, dan memutar tanpa kehilangan prestasi, membolehkan susun atur padat dalam perhimpunan kompleks.
Dengan titik interkoneksi dan sendi solder yang lebih sedikit, FPC meminimumkan risiko kegagalan dan meningkatkan umur panjang.
Direka untuk menahan keadaan persekitaran yang melampau, mereka sesuai untuk aplikasi automotif, aeroangkasa, dan perindustrian.
Impedans terkawal memastikan prestasi isyarat frekuensi tinggi yang cekap, stabil, dan boleh dipercayai.
Menghasilkan PCB FPC berkualiti tinggi melibatkan teknologi canggih:
Penggerudian laser: Mencapai mikro-vias ultra-halus untuk interkoneksi berkepadatan tinggi.
Pemeriksaan Optik Automatik (AOI): Memastikan pengeluaran bebas kecacatan dan kualiti yang konsisten.
Proses elektroplating: Meningkatkan lekatan tembaga dan ketahanan.
Permohonan CoverLay & Overlay: Menyediakan perlindungan tambahan terhadap tekanan mekanikal.
Ujian Kawalan Impedans: Jamin prestasi isyarat yang stabil untuk litar berkelajuan tinggi.
A: Perbezaan utama terletak pada fleksibiliti. PCB tegar tetap dan digunakan dalam perhimpunan statik, manakala PCB FPC boleh membengkok, melipat, dan memutar tanpa kerosakan, menjadikannya sesuai untuk persekitaran dinamik atau padat seperti telefon pintar, wearables, dan papan pemuka automotif.
A: PCB FPC berkualiti tinggi, seperti yang dihasilkan oleh Fanway, direka bentuk untuk menahan keadaan yang melampau. Dengan suhu operasi berkisar dari -40 ° C hingga +150 ° C dan rintangan getaran yang dipertingkatkan, mereka boleh dengan pasti boleh melakukan lebih dari 10 tahun dalam menuntut aplikasi seperti elektronik automotif dan instrumentasi aeroangkasa.
Dengan dekad kepakaran dalam pembuatan litar fleksibel,FanwayMenyediakan penyelesaian PCB FPC yang tinggi, boleh dipercayai, dan disesuaikan. Kemudahan pengeluaran lanjutan kami, kawalan kualiti yang ketat, dan kejuruteraan inovatif membolehkan kami menyampaikan produk yang memenuhi tuntutan industri yang berkembang di seluruh dunia.
Sama ada anda memerlukan prototaip satu lapisan atau penyelesaian fleksibel pelbagai lapisan untuk aplikasi frekuensi tinggi, Fanway memastikan setiap papan litar dioptimumkan untuk prestasi, kebolehpercayaan, dan kecekapan kos.
Jika anda ingin mengintegrasikan penyelesaian PCB FPC ke dalam produk anda,Hubungi kamihari ini untuk membincangkan keperluan projek anda. Pasukan kejuruteraan kami bersedia membantu anda mencapai reka bentuk generasi akan datang dengan teknologi canggih.
