Papan Litar Bercetak (PCB)adalah tulang belakang hampir semua peranti elektronik -dari alat pengguna ke sistem kawalan perindustrian. Lembaga ini menyediakan sokongan mekanikal dan interkoneksi elektrik di kalangan komponen elektronik. Dalam dunia yang didorong oleh elektronik hari ini, reka bentuk, bahan, dan kualiti fabrikasi PCB adalah kritikal untuk prestasi, kebolehpercayaan, dan kos.
Mereka menyediakan cara yang padat, berulang, boleh dipercayai untuk menghubungkan komponen.
Mereka memastikan integriti isyarat, pengagihan kuasa, dan pengurusan terma.
Dengan trend seperti miniaturisasi, 5G, AI, dan IoT, PCB lanjutan (mis., HDI, tegar-flex) menjadi pusat inovasi.
Pasaran PCB global dijangka mencapai USD ~ 117.53 bilion menjelang 2032, mencerminkan permintaan yang kukuh.
Semasa memilih PCB, anda biasanya akan menghadapi keputusan antaraFR4 (tegar)danTegar-flex (hibrid tegar + fleksibel). Pilihan bergantung pada kekangan mekanikal, elektrik, dan reka bentuk produk anda. Berikut adalah membimbing soalan "bagaimana / mengapa / apa" untuk membantu anda membuat keputusan:
| Pertimbangan | Soalan utama | Panduan biasa |
|---|---|---|
| Tekanan mekanikal & lenturan | Berapa banyak flex atau lenturan yang akan dihadapi oleh lembaga dalam kitaran hayatnya? | Gunakan tegar-flex jika lenturan atau lipat yang kerap diperlukan; FR4 jika papan tetap rata. |
| Kekangan ruang & berat | Mengapa berat badan atau kompak kritikal? | Tegas-flex boleh mengurangkan keperluan penyambung dan pendawaian antara papan, menjimatkan ruang dan berat badan. |
| Kos & hasil | Apakah anggaran dan jumlah yang dijangkakan? | FR4 adalah lebih mudah dan kos efektif pada jumlah yang tinggi; Tegas-flex mempunyai kerumitan dan kos proses yang lebih tinggi. |
| Integriti Isyarat & Kiraan Lapisan | Berapa banyak lapisan / berapa padat jejak anda? | Kedua-duanya boleh menyokong kiraan lapisan yang tinggi, tetapi tegar-flex boleh membantu dengan penghalaan di ruang terkawal. |
| Thermal, getaran, kebolehpercayaan | Mengapa mengutamakan ketahanan dan kebolehpercayaan? | Tegar-flex sering melakukan lebih baik di bawah kejutan dan getaran, tetapi mesti direka dengan teliti. |
Mari kita periksa secara terperinci dua varian.

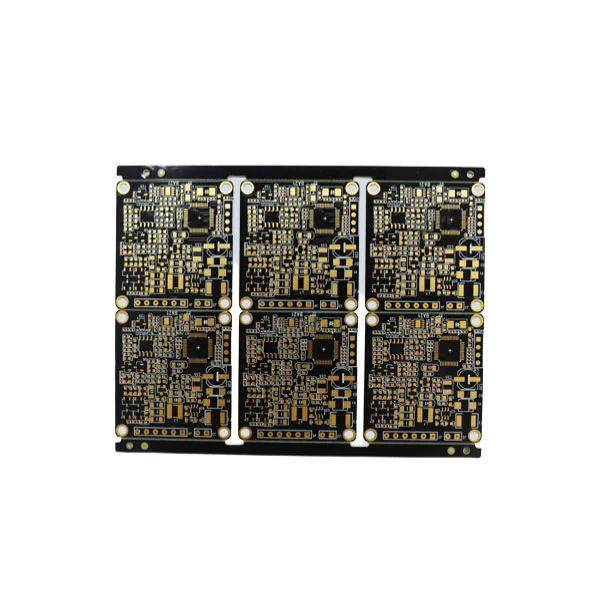

FR4 adalah substrat yang paling biasa digunakan untuk PCB tegar. "FR" bermaksudRetardant api, dan "4" adalah gred bahan. Ia terdiri daripada kain gentian kaca tenunan dengan pengikat resin epoksi.
Berikut adalah jadual yang biasaFR4 PCBParameter (nombor ini mungkin berbeza mengikut pembekal dan gred TG):
| Parameter | Nilai / julat biasa | Nota / kepentingan |
|---|---|---|
| Pemalar dielektrik (DK) | 3.8 - 4.8 (pada 1 MHz) | Mempengaruhi kawalan impedans dan kelewatan isyarat. |
| Faktor Pelepasan (DF) | ~ 0.009 (pada 1 MHz) | Kerugian tangen: kehilangan isyarat dalam frekuensi tinggi. |
| Kekuatan elektrik | 800 - 1800 v/mil | Kekuatan pecahan dielektrik. |
| TG (temp peralihan kaca) | 130 ° C, 140 ° C, 150 ° C, 170 ° C | TG yang lebih tinggi memberikan kebolehpercayaan terma yang lebih baik. |
| Ketebalan papan | 0.4 mm - 3.2 mm (biasa) | Bergantung kepada kekangan mekanikal / sesuai. |
| Ketebalan tembaga | 1 oz (≈35 μm), 2 oz, 3 oz, 4 oz | Tembaga yang lebih berat untuk laluan semasa yang lebih tinggi. |
| Jejak min / jarak | ~ 4 mil (0.1 mm) atau lebih baik | Bergantung kepada keupayaan pembuatan. |
| Kemasan permukaan | Enig, Hasl, OSP, Rendaman AG, dll. | Mempengaruhi kebolehgunaan, kebolehpercayaan. |
Elektronik Pengguna (telefon pintar, wearables, peralatan)
Papan kawalan industri, papan iklan, bekalan kuasa
Apabila papan tetap rata, tanpa lipat yang diperlukan atau flex
Tidak dapat membongkok atau flex tanpa mengambil risiko retak atau delaminasi (disebabkan oleh kaca tegar+struktur epoksi)
Untuk kompak, elektronik pelbagai segmen yang memerlukan interkoneksi yang fleksibel, tegar-flex mungkin disukai

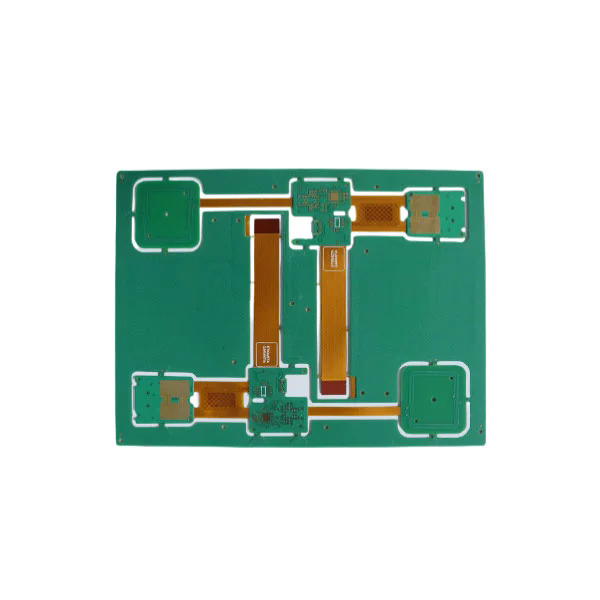

PCB tegar-flexMenggabungkan bahagian litar tegar (biasanya FR4) dan bahagian litar fleksibel (polyimide, poliester, dan lain -lain) dalam satu papan bersepadu. Ia membolehkan flexing, lipatan, dan struktur 3D sambil mengekalkan sokongan tegar untuk pemasangan komponen.
Reka bentuk mesti menguruskan zon flex dengan teliti (jejari lekuk, penyusunan lapisan, peralihan tembaga)
Lapisan tegar dan flex dilaminasi melalui rawatan ikatan dan lekatan terkawal.
Bahan Flex Tipikal: Filem Polyimide, Filem Coverlay, Lapisan Pelekat
Sudut lipat setiap lapisan adalah terhad (mis., Polyimide sering ~ 0.5-2 ° setiap lapisan).
Dari Rujukan Industri:
| Item | Parameter / keupayaan | Nota |
|---|---|---|
| Ketebalan papan flex tegar + flex | 0.25 mm hingga 6.0 mm (digabungkan) | Bergantung pada kombinasi dan struktur lapisan |
| Lapisan | Sehingga 32 lapisan dalam beberapa reka bentuk | Rigid Multi-Layer + Flex menggabungkan |
| Jejak min / jarak | 0.075 mm / 0.075 mm (≈ 3 mil) | Kawasan Flex berkepadatan tinggi |
| Saiz lubang / saiz pad | 0.10 mm / 0.35 mm | Untuk microvias, melalui lubang dll. |
| Ketebalan tembaga max | 4 oz (bahagian tegar) | Untuk bahagian berat arus berat |
| Flex Copper (bahagian flex) | 0.5 - 2 oz | Tembaga yang lebih ringan di kawasan Flex |
| Pilihan Selesai Permukaan | Enig, Rendaman AG, OSP, Hasl, dll. | Untuk kedua -dua bahagian tegar dan flex |
| Lekatan & Laminasi | Prep Lekatan Khas (Plasma, Coklat Oksida) | Untuk memastikan ikatan tegar yang tegar |
Cemerlang dalam getaran tinggi, kejutan, ruang terkawal (mis. Aeroangkasa, peranti perubatan)
Mengurangkan/menghapuskan penyambung dan pendawaian antara kapal
Memudahkan pemasangan dengan mengintegrasikan fungsi tegar dan fleksibel dalam satu bahagian
Membolehkan struktur lipatan litar 3D atau pelbagai pesawat
Kerumitan pembuatan yang lebih tinggi, risiko hasil yang lebih besar
Memerlukan reka bentuk yang bijak terutama di zon flex (jejari bend, pelepasan tekanan)
Kos setiap papan lebih tinggi, tetapi kos sistem boleh dikurangkan disebabkan oleh penyambung, kabel, langkah pemasangan yang lebih sedikit
S1: Seberapa tebal PCB untuk permohonan saya?
A1: Ketebalan PCB bergantung kepada kekangan mekanikal, terma dan ruang. Papan FR4 yang tegar berkisar antara 0.4 mm hingga 3.2 mm. Dalam reka bentuk tegar-flex, ketebalan gabungan sering antara 0.25 mm hingga 6.0 mm. Lebih nipis papan, lebih fleksibel, tetapi kestabilan mekanikal berkurangan.
S2: Mengapa memilih tegar-flex di atas papan tegar dan flex yang berasingan?
A2: tegar-flex mengurangkan penyambung, pendawaian, dan langkah pemasangan; Meningkatkan kebolehpercayaan di bawah getaran, dan membolehkan lipatan 3D padat. Ia mengintegrasikan kedua -dua zon pemasangan tegar dan bahagian fleksibel dalam satu papan.
S3: Apakah sifat elektrik FR4 yang paling mempengaruhi integriti isyarat?
A3: Pemalar dielektrik (DK) mempengaruhi halaju impedans dan penyebaran; Faktor pelesapan (DF) menjejaskan kehilangan isyarat, terutamanya pada frekuensi tinggi; Ketebalan tembaga dan jejak geometri juga memainkan peranan kritikal.
PadaFANYWAY, kami mengkhususkan diri dalam merancang dan mengeluarkan penyelesaian papan litar bercetak berprestasi tinggi yang disesuaikan dengan aplikasi yang ketat. Sama ada anda memerlukan PCB tegar FR4 standard atau papan tegar-flex kompleks, pasukan kejuruteraan kami menggunakan dekad kepakaran untuk mengoptimumkan susun atur, stack-up, pemilihan bahan, dan strategi pembuatan.
Kami mematuhi piawaian kualiti dan kebolehpercayaan yang ketat, mematuhi garis panduan IPC, dan menyokong proses maju seperti HDI, microvia, dan impedans terkawal. Kelebihan daya saing kami terletak pada kos mengimbangi, hasil, dan keupayaan maju untuk keperluan produk anda.
Jika anda meneroka sama ada untuk menggunakan FR4 atau tegar-flex dalam reka bentuk seterusnya, atau perlu prototaip atau pengeluaran skala, Fallyway bersedia untuk membantu.Hubungi kamiHari ini untuk membincangkan keperluan projek anda dan dapatkan sebut harga.
