PCB seramik(Papan litar bercetak) dengan cepat mendapat daya tarikan dalam industri yang menuntut prestasi terma, kebolehpercayaan, dan pengurangan terma yang tinggi. Tidak seperti papan FR4 tradisional, PCB seramik menggunakan bahan seramik sebagai substrat, menawarkan pelesapan haba yang unggul, kekuatan mekanikal, dan penebat elektrik.

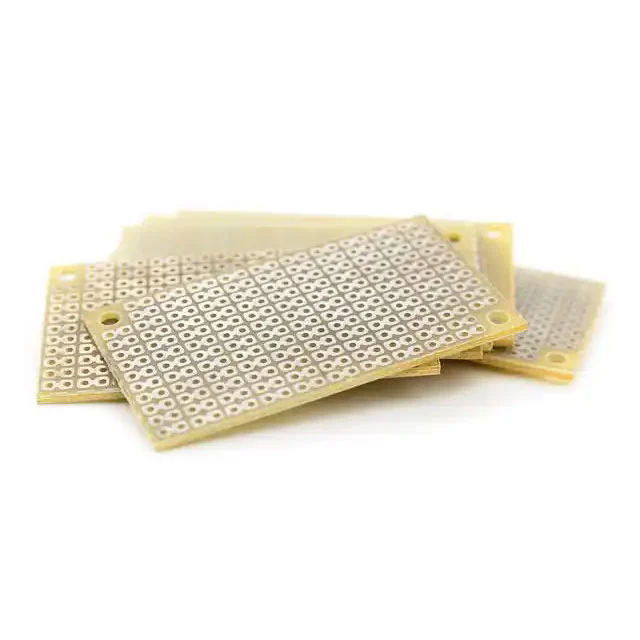

PCB seramik adalah papan litar bercetak khusus yang menggunakan bahan seramik -biasanya aluminium oksida (Al₂o₃), aluminium nitrida (ALN), atau berilium oksida (BEO) -dalam substrat asas. Bahan-bahan ini dipilih untuk kekonduksian terma yang luar biasa, penebat elektrik, dan kestabilan di bawah keadaan suhu tinggi.
Ciri -ciri utama dan parameter PCB seramik:
| Parameter | Julat / spesifikasi biasa | Penerangan |
|---|---|---|
| Bahan substrat | Al ₂o₃, Aln, Beao Beo | Menentukan kekonduksian haba dan sifat penebat elektrik |
| Kekonduksian terma | 20-200 w/m · k | Pelesapan haba yang cekap untuk komponen kuasa tinggi |
| Pemalar dielektrik (εr) | 8-9 (Al ₂oo), 8.5-9 (ALN) | Memastikan integriti isyarat dalam aplikasi frekuensi tinggi |
| Pekali pengembangan haba (CTE) | 6-7 ppm/° C. | Mengurangkan tekanan antara PCB dan komponen yang dipasang |
| Suhu operasi maksimum | 450-1000 ° C. | Menyokong operasi suhu tinggi tanpa kemerosotan substrat |
| Ketebalan | 0.2-3.0 mm | Menyokong reka bentuk nipis dan tegar |
| Lapisan tembaga | 35-105 μm | Memberi kapasiti pembawa semasa yang mencukupi |
| Kemasan permukaan | Emas, nikel, timah, perak | Memastikan kebolehpercayaan dalam ketahanan pematerian dan jangka panjang |
PCB seramik sering dikategorikanTembaga Terikat Langsung (DBC), Brazing Logam Aktif (AMB), danTeknologi filem tebalpapan. Setiap jenis memenuhi keperluan khusus, dari modul kuasa semasa ke peranti mikroelektronik, yang menawarkan kelebihan unik dalam pengurusan terma dan keteguhan mekanikal.
Pelepasan haba yang unggul:
LED kuasa tinggi, modul RF, dan elektronik kuasa menjana haba yang ketara. PCB seramik menyediakan laluan terma yang cekap, mencegah terlalu panas, meningkatkan umur panjang, dan mengekalkan prestasi yang stabil di bawah keadaan beban yang tinggi. Sebagai contoh, PCB seramik berasaskan aluminium, misalnya, boleh melebihi tahap kekonduksian terma 200 W/m · K, jauh lebih tinggi daripada papan FR4 standard (~ 0.3 W/m · K).
Kestabilan frekuensi tinggi:
Substrat seramik mempamerkan kehilangan dielektrik yang rendah, yang memastikan pelemahan isyarat minimum dalam litar frekuensi tinggi. Ini menjadikan mereka sesuai untuk aplikasi RF, modul 5G, dan peranti komunikasi satelit.
Kestabilan mekanikal dan kimia:
Seramik menentang kakisan, kelembapan, dan kejutan terma, yang penting dalam persekitaran automotif, aeroangkasa, dan industri di mana PCB terdedah kepada keadaan yang keras.
Miniaturisasi dan reka bentuk berkepadatan tinggi:
Dengan peningkatan peranti elektronik padat, PCB seramik membolehkan penempatan komponen yang lebih ketat tanpa menjejaskan pengurusan haba. Ketegaran struktur mereka menyokong komponen berat atau tinggi.
Kebolehpercayaan jangka panjang:
PCB seramik mengekalkan prestasi sepanjang tempoh yang panjang walaupun di bawah suhu tinggi dan tekanan mekanikal, mengurangkan keperluan penggantian atau kegagalan sistem yang kerap.
PCB seramik adalah penting dalam sektor yang memerlukan kedua -dua prestasi terma tinggi dan kejuruteraan ketepatan. Aplikasi utama termasuk:
Pencahayaan LED:LED berkuasa tinggi mendapat manfaat daripada pelesapan haba yang sangat baik PCB seramik, meningkatkan kecerahan dan jangka hayat.
Elektronik kuasa:Inverter, penukar, dan pemandu motor bergantung pada PCB seramik DBC untuk menguruskan semasa dan panas.
Industri Automotif:Kenderaan elektrik dan sistem hibrid menggunakan PCB seramik dalam pengurusan bateri dan modul powertrain.
Telekomunikasi:Peranti RF dan 5G menuntut penghantaran isyarat yang stabil pada frekuensi tinggi, boleh dicapai dengan substrat seramik rendah.
Peranti Perubatan:Litar kebolehpercayaan tinggi untuk sistem pengimejan, laser, dan diagnostik menggunakan PCB seramik untuk mengekalkan operasi yang tepat di bawah suhu tinggi.
Trend yang muncul:
Integrasi dengan elektronik yang fleksibel:Menggabungkan PCB seramik dengan substrat fleksibel membolehkan reka bentuk hibrid untuk peranti yang boleh dipakai dan robotik padat.
Pengurusan Thermal Lanjutan:Inovasi seperti paip haba tertanam atau penyejukan saluran mikro sedang dilaksanakan bersama PCB seramik untuk meningkatkan prestasi.
Miniaturisasi modul kuasa tinggi:Substrat seramik menyokong interkoneksi berkepadatan tinggi dalam faktor bentuk kecil, yang membolehkan elektronik pengguna dan peralatan perindustrian generasi akan datang.
Pembuatan Hijau:Teknik pengeluaran PCB seramik yang mesra alam semakin mendapat daya tarikan, mengurangkan kesan alam sekitar sambil mengekalkan prestasi tinggi.
S1: Apakah kelebihan menggunakan PCB seramik ke atas PCB teras logam?
A1:PCB seramik menawarkan kekonduksian terma unggul, kehilangan dielektrik yang lebih rendah, rintangan suhu yang lebih tinggi, dan kestabilan mekanikal yang lebih besar berbanding PCB teras logam. Walaupun teras logam cemerlang dalam penyebaran haba, seramik menyediakan pengurusan haba yang tepat di titik panas setempat dan mengekalkan penebat elektrik secara serentak.
S2: Bagaimanakah ketebalan PCB seramik mempengaruhi prestasinya?
A2:Substrat seramik yang lebih tebal meningkatkan kekuatan mekanikal dan membolehkan kapasiti semasa yang lebih tinggi tetapi sedikit mengurangkan kecekapan pelesapan haba per unit ketebalan. Memilih ketebalan optimum mengimbangi ketegaran, prestasi terma, dan kemungkinan pembuatan untuk aplikasi yang dimaksudkan.
S3: Bolehkah PCB seramik digunakan dalam aplikasi frekuensi tinggi?
A3:Ya, PCB seramik mempunyai kehilangan dielektrik yang rendah dan kepelbagaian yang stabil, menjadikannya sesuai untuk litar RF, modul 5G, dan aplikasi gelombang mikro, di mana integriti isyarat adalah kritikal.
S4: Adakah PCB seramik lebih mahal daripada papan FR4 tradisional?
A4:Ya, PCB seramik umumnya mempunyai kos pendahuluan yang lebih tinggi disebabkan oleh kerumitan bahan dan pemprosesan. Walau bagaimanapun, kebolehpercayaan jangka panjang, kecekapan terma, dan kadar kegagalan yang dikurangkan sering membenarkan pelaburan, terutamanya dalam aplikasi kuasa tinggi atau kekerapan tinggi.
S5: Apakah perbezaan antara DBC, AMB, dan PCB seramik filem tebal?
A5:Papan DBC mempunyai tembaga secara langsung terikat kepada seramik, memberikan pengaliran haba yang sangat baik untuk peranti kuasa. Papan AMB menggunakan teknik brazing untuk sambungan terma dan elektrik yang kuat. PCB seramik filem tebal bergantung kepada pasta konduktif bercetak, sesuai untuk litar kompak, pelbagai lapisan.
FanwayMengkhususkan diri dalam PCB seramik berprestasi tinggi yang disesuaikan untuk elektronik maju. Syarikat ini menggabungkan bahan seramik premium dengan proses pembuatan yang tepat untuk memastikan pengurusan haba yang unggul, kestabilan isyarat, dan kebolehpercayaan mekanikal. Dengan menawarkan spektrum penuh penyelesaian PCB seramik -termasuk DBC, AMB, dan varian filem tebal -Fanway memenuhi keperluan industri yang pelbagai dari pencahayaan LED ke elektronik automotif.
Dengan beberapa dekad pengalaman dan penekanan terhadap kualiti, Fanway memastikan setiap lembaga selaras dengan piawaian antarabangsa, menyokong pelanggan dalam mencapai prestasi haba yang dioptimumkan, jangka hayat peranti yang dipertingkatkan, dan penyelesaian reka bentuk berkepadatan tinggi. Untuk pertanyaan, sokongan teknikal, atau penyelesaian PCB seramik yang disesuaikan,Hubungi kamiHari ini untuk meneroka tawaran inovatif Fanway dan meningkatkan reka bentuk elektronik anda.
