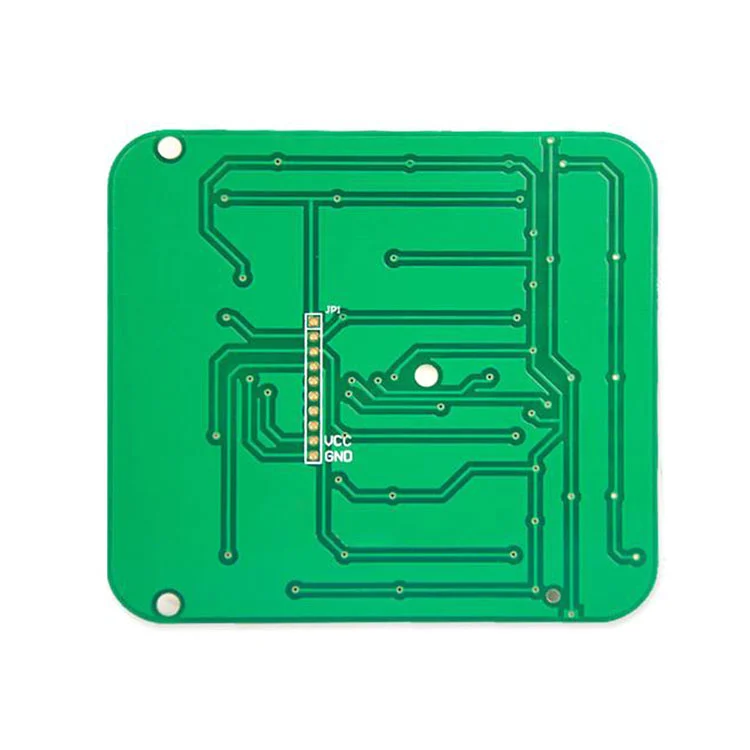

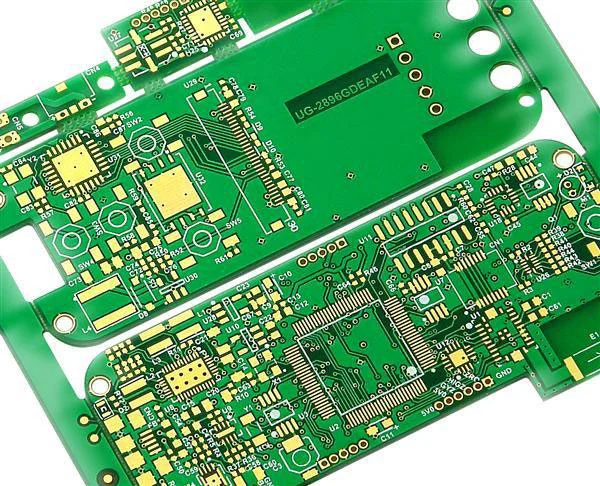

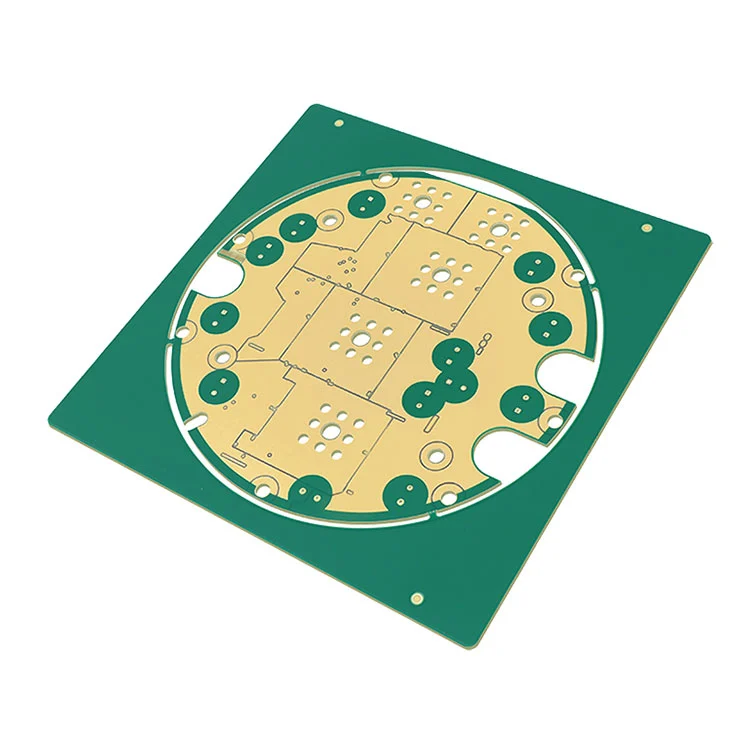

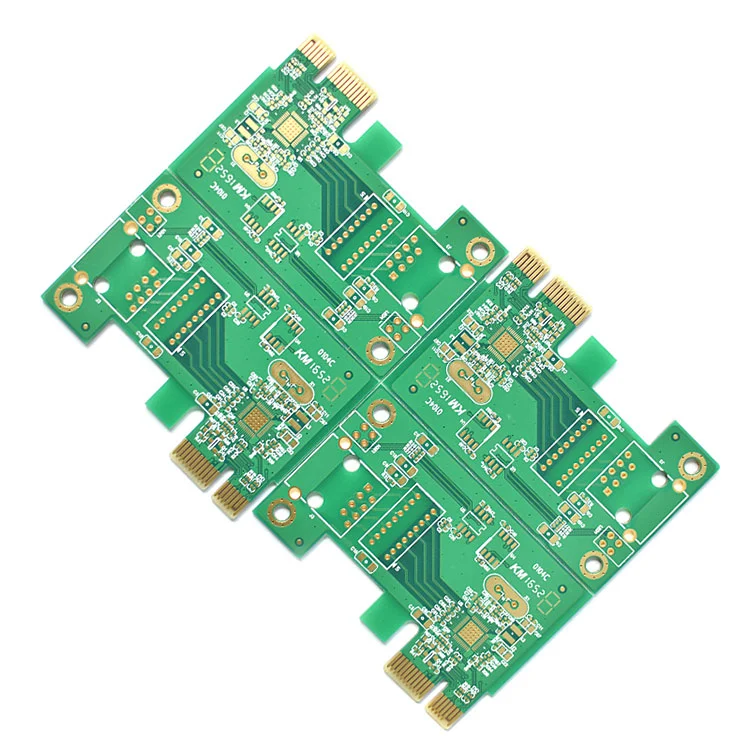

Double Layer PCB

Anda dialu-alukan untuk datang ke Fanway Factory untuk membeli PCB lapisan dua, dan PCB yang berkualiti tinggi. Kami berharap dapat bekerjasama dengan anda.
Lapisan dua lapisan PCB (PCB dua sisi) mengintegrasikan dua lapisan tembaga konduktif pada substrat (FR-4), saling berkaitan melalui lubang berlapis (PTH) atau VIA. Sebagai pembekal PCB profesional di China, Fanway menawarkan kos rendah dan cepat berputar PCB lapisan dua.

Double Layer Pcb


Kenapa PCB Layer Double Fanway?

Pembuatan ketepatan

Precision Manufacturing

Menyokong penggerudian laser, vias mikro, dan HDI.

Ujian yang ketat

Rigorous Testing

100% ujian elektrik dan pemeriksaan AOI.

Kualiti yang disahkan

Certified Quality

Mematuhi IPC-A-600 Kelas 2/3, UL 94V-0.

Penghantaran cepat

Fast Delivery

Prototaip selesai dalam 24h, pesanan pukal selesai dalam 5 hari.


Kelebihan Double Layer PCB di Fanway

Kecekapan ruang:Routing dua sisi untuk susun atur padat.

Pengurangan EMI:Pengoptimuman pesawat tanah.

Kecekapan kos:Pilihan terbaik untuk prototaip dan pengeluaran kompleks pertengahan.

Kekuatan mekanikal:Diperkuat melalui penyaduran menentang getaran.


Konfigurasi lapisan PCB Double Layer di Fanway

Lapisan tembaga berganda:Komponen sokongan dan jejak di kedua -dua belah pihak.

Substrat:FR-4, aluminium pada pilihan.

Sambungan Lapisan Antara:Melalui lubang, buta, atau dikebumikan.

Perlindungan:Topeng solder sampingan dan silkscreen.

Keupayaan reka bentuk:Menyokong SMT dan melalui komponen lubang kedua -duanya.

Routing lapisan silang mengurangkan saiz papan dan meningkatkan kejelasan isyarat.


Proses pembuatan PCB lapisan berganda

Penyediaan laminate (CCL dua sisi).

Penggerudian & melalui metallization (PTH).

Fotolitografi dan etsa tembaga.

Topeng solder dwi/percetakan silkscreen.

Penamat permukaan (enig, hasl, atau perak rendaman).

Spesifikasi Teknikal

Ketebalan:0.8-3.0mm (standard 1.6mm).

Berat Tembaga:1-3 oz.

Jejak/ruang:0.15mm (6 mil).

Tambang melalui diameter:0.3mm (12 mil).

Kekuatan dielektrik:20 kV/mm (FR-4).

Double Layer Pcb
Teg Panas: Double Layer PCB
