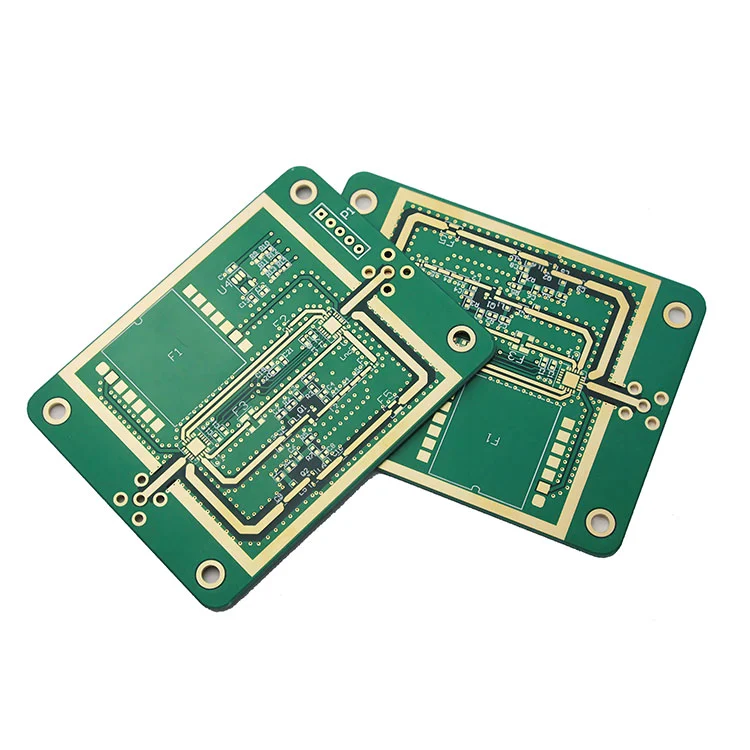

PCB Frekuensi Tinggiteknologi adalah penting untuk sistem RF moden, gelombang mikro dan digital berkelajuan tinggi yang beroperasi dalam julat GHz. Apabila frekuensi meningkat, kehilangan isyarat, ketidakpadanan impedans, dan gangguan elektromagnet menjadi cabaran reka bentuk yang kritikal. Panduan komprehensif ini menerangkan cara PCB Frekuensi Tinggi meningkatkan integriti isyarat, meneroka bahan, strategi reka bentuk, proses pembuatan, faktor kos dan penyelesaian praktikal kepada titik kesakitan kejuruteraan biasa. Sama ada anda sedang membangunkan modul 5G, radar automotif, sistem satelit atau peranti komunikasi berkelajuan tinggi, artikel ini memberikan cerapan teknikal yang jelas untuk membantu anda mencapai prestasi yang stabil dan boleh dipercayai.
PCB Frekuensi Tinggi direka bentuk untuk beroperasi dengan pasti pada frekuensi biasanya melebihi 500 MHz dan selalunya meluas ke julat berbilang GHz. Pada tahap ini, walaupun variasi kecil dalam sifat dielektrik, kekasaran kuprum, dan geometri surih boleh menjejaskan kelakuan litar dengan ketara.
Tidak seperti papan konvensional, reka bentuk PCB Frekuensi Tinggi memerlukan bahan kehilangan rendah, impedans dikawal ketat, dan toleransi pembuatan yang tepat untuk memastikan penghantaran isyarat boleh diramal.
Apabila kekerapan meningkat:
Teknologi PCB Frekuensi Tinggi menangani cabaran ini dengan menggabungkan bahan termaju dengan metodologi reka bentuk yang dioptimumkan.
| bahan | Pemalar Dielektrik (Dk) | Tangen Kerugian (Df) | Permohonan |
|---|---|---|---|
| FR-4 yang diubah suai | 4.2–4.5 | 0.015–0.02 | Reka bentuk GHz yang lebih rendah |
| Laminat Rogers | 2.2–3.5 | 0.0009–0.003 | RF & Ketuhar gelombang mikro |
| berasaskan PTFE | 2.0–2.5 | Sangat rendah | Satelit & Radar |
| Seramik Hidrokarbon | 3.0–3.5 | rendah | Radar Automotif 77GHz |
Pengeluar seperti Shenzhen Fanway Technology Co., Ltd dengan teliti mengesahkan kestabilan dan konsistensi dielektrik sebelum pengeluaran.
Reka bentuk tindanan yang berkesan meningkatkan integriti perisai dan isyarat.
| Lapisan | Fungsi |
|---|---|
| Atas | Penghalaan Isyarat RF |
| Dalaman 1 | Satah Tanah |
| Dalaman 2 | Pesawat Kuasa |
| Bawah | Perisai / Isyarat Sekunder |
Rujukan tanah yang betul meminimumkan EMI dan meningkatkan konsistensi impedans.
Pengilangan PCB Frekuensi Tinggi memerlukan:
Shenzhen Fanway Technology Co., Ltd melaksanakan kawalan proses yang ketat untuk memastikan prestasi elektrik yang stabil merentas kelompok.
Pemacu kos termasuk pilihan bahan, kiraan lapisan, toleransi impedans dan kerumitan ujian. Reka bentuk tindanan hibrid yang menggabungkan bahan RF dengan teras standard boleh mengimbangi kos dan prestasi.
Nilaikan:
Shenzhen Fanway Technology Co., Ltd menyediakan penyelesaian pembuatan PCB Frekuensi Tinggi yang komprehensif, termasuk papan hibrid berbilang bahan, kawalan impedans ketepatan, prototaip pantas dan prosedur ujian yang ketat. Pasukan kejuruteraan mereka menyokong pelanggan daripada semakan reka bentuk kepada pengeluaran besar-besaran, memastikan prestasi yang konsisten dalam aplikasi GHz.
S1: Pada kekerapan apakah saya harus mempertimbangkan bahan PCB Frekuensi Tinggi?
Biasanya melebihi 500 MHz, terutamanya apabila beroperasi dalam julat berbilang GHz.
S2: Bolehkah standard FR-4 mengendalikan aplikasi RF?
Hanya reka bentuk frekuensi rendah terhad; bahan RF khusus lebih disukai untuk kestabilan yang lebih baik.
S3: Apakah parameter yang paling kritikal?
Kehilangan tangen (Df) memberi kesan ketara kepada pengecilan isyarat.
S4: Bagaimanakah cara saya mengurangkan pantulan isyarat?
Pastikan kawalan impedans yang tepat dan reka bentuk tindanan yang betul.
S5: Bagaimanakah saya boleh memulakan projek saya?
Rujuk dengan pengilang berpengalaman untuk menyemak fail reka bentuk sebelum fabrikasi.
PCB Frekuensi Tinggi memainkan peranan penting dalam mengekalkan integriti isyarat, meminimumkan kehilangan, dan memastikan prestasi yang stabil dalam sistem GHz termaju. Daripada pemilihan bahan kepada pembuatan ketepatan, setiap butiran penting.
Jika anda sedang mencari sokongan pembuatan PCB Frekuensi Tinggi yang boleh dipercayai dan berprestasi tinggi,Shenzhen Fanway Technology Co., Ltdbersedia memberikan bimbingan pakar dan kecemerlangan pengeluaran.
Mempunyai projek RF atau berkelajuan tinggi baharu dalam pembangunan?Kenalankami hari ini untuk membincangkan keperluan teknikal anda dan menerima penyelesaian yang disesuaikan untuk keperluan PCB Frekuensi Tinggi anda.
