Bagaimanakah FPC PCB merevolusikan pembuatan elektronik yang fleksibel?
2025-10-10

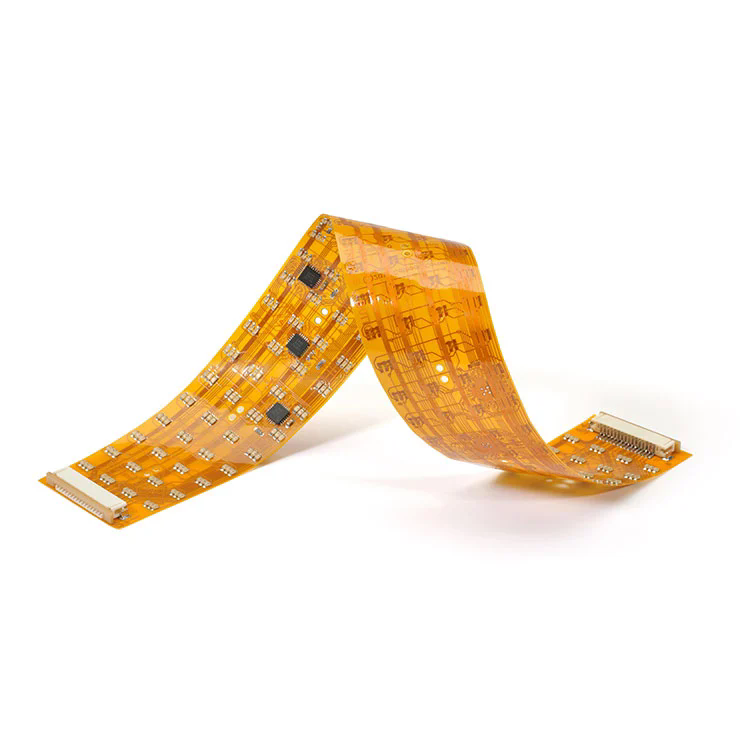

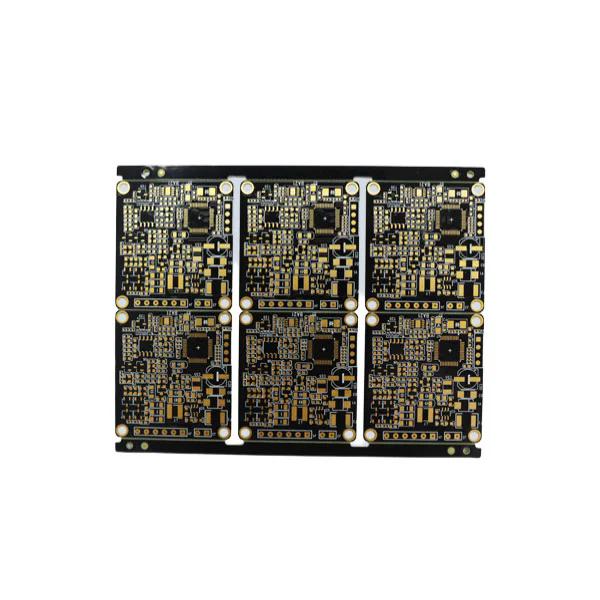

Papan litar bercetak yang fleksibel(FPC PCB) adalah inovasi yang telah membentuk semula struktur elektronik moden dengan membolehkan sambungan litar fleksibel, ringan, dan berkepadatan tinggi. Tidak seperti PCB tegar tradisional, PCB FPC diperbuat daripada bahan asas yang fleksibel seperti polyimide (PI) atau poliester (PET), yang boleh membengkok, melipat, atau memutar tanpa melanggar litar. Ciri -ciri unik ini membolehkan pereka untuk mencapai struktur produk yang lebih kecil, nipis, dan lebih dinamik.
PCB FPC digunakan secara meluas dalam peranti yang boleh dipakai, instrumen perubatan, sistem automotif, telefon pintar, dan sistem kawalan perindustrian. Fleksibiliti dan prestasi unggul mereka menjadikan mereka asas kritikal untuk evolusi elektronik kompak dan pelbagai fungsi.
Ciri -ciri utama PCB FPC termasuk:
Ringan dan nipis: Ketebalan boleh serendah 0.1mm, menjadikannya sesuai untuk peranti elektronik miniatur.
Kebolehpercayaan yang tinggi: Litar tembaga fleksibel mengurangkan kesilapan pendawaian dan meningkatkan integriti isyarat keseluruhan.
Rintangan haba dan kimia: Substrat polyimide memastikan prestasi yang stabil dalam persekitaran yang keras.
Keupayaan lenturan dinamik yang sangat baik: Sesuai untuk peranti dengan bahagian bergerak atau dilipat.
Pada dasarnya, FPC PCB membolehkan perpaduan fungsi, ketahanan, dan fleksibiliti yang sempurna, menyokong kebebasan reka bentuk yang dituntut oleh inovasi elektronik generasi akan datang.
Bagaimanakah PCB FPC berfungsi dan apakah parameter teknikal utama?
Prinsip kerja PCB FPC terletak pada struktur berlapisnya, yang membolehkan jejak tembaga konduktif dicetak pada filem penebat yang fleksibel. Struktur umumnya terdiri daripada:
Bahan asas (substrat): polyimide (PI) atau filem PET yang menyediakan fleksibiliti dan penebat mekanikal.
Lapisan pelekat: ikatan foil tembaga ke substrat (boleh menjadi jenis pelekat atau pelekat).
Foil tembaga: Lapisan konduktif untuk penghantaran semasa.
Filem Coverlay: Melindungi litar dari kerosakan alam sekitar dan menyediakan penebat.
Lapisan tetulang (pilihan): Menguatkan kawasan penyambung atau titik pemasangan.
Berikut adalah jadual terperinci yang meringkaskan spesifikasi teknikal utama yang biasa digunakan dalam pembuatan PCB FPC profesional:
Parameter
Spesifikasi
Penerangan
Bahan asas
Polyimide (pi) / haiwan kesayangan
Bahan substrat tahan fleksibel dan haba
Ketebalan tembaga
1/3 oz - 3 oz
Menentukan kapasiti pembawa semasa
Kiraan lapisan
1 - 6 lapisan
Bergantung pada kerumitan litar
Lebar garis minimum / jarak
0.05mm / 0.05mm
Mentakrifkan ketepatan ketumpatan litar
Kemasan permukaan
Enig, OSP, Hasl, perak rendaman
Memastikan perlindungan solder dan kakisan
Jejari lentur
≥0.5mm
Menunjukkan fleksibiliti dan ketahanan semasa membengkok
Suhu operasi
-40 ° C hingga +150 ° C.
Sesuai untuk persekitaran suhu tinggi
Topeng solder
Kuning, hitam, hijau, telus
Menyediakan salutan estetika dan pelindung
Kawalan impedans
± 10%
Mengekalkan kestabilan penghantaran isyarat
Parameter teknikal ini secara langsung mempengaruhi prestasi elektrik, ketahanan mekanikal, dan kecekapan integrasi produk PCB FPC. Gabungan bahan dan reka bentuk yang betul memastikan penghantaran isyarat yang stabil walaupun dalam keadaan mekanikal yang melampau.
Mengapa memilih FPC PCB untuk reka bentuk produk anda?
Apabila mempertimbangkan reka bentuk PCB untuk peranti elektronik moden, FPC PCB menawarkan fleksibiliti dan kebolehpercayaan yang tidak dapat ditandingi berbanding dengan papan tegar. Sebab -sebab di sebalik popularitinya yang semakin meningkat adalah berdasarkan tiga kelebihan kejuruteraan utama:
(1) pengoptimuman ruang dan fleksibiliti reka bentuk
PCB FPC membolehkan jurutera membuat interkoneksi tiga dimensi dengan membongkok dan melipat papan agar sesuai dengan geometri peranti yang kompleks. Ciri ini dengan ketara mengurangkan keperluan ruang dan membolehkan reka bentuk peranti yang lebih nipis, lebih ringan, dan lebih ergonomik - penting dalam telefon pintar, kamera, dan wearables perubatan.
(2) kebolehpercayaan dan ketahanan yang dipertingkatkan
Dengan sendi dan penyambung solder yang lebih sedikit, PCB FPC mengurangkan risiko sambungan longgar dan gangguan isyarat. Mereka sangat tahan terhadap getaran, menjadikannya sesuai untuk aplikasi automotif dan aeroangkasa di mana prestasi yang konsisten adalah penting.
(3) prestasi elektrik unggul
Keseragaman jejak tembaga dan reka bentuk impedans terkawal membantu mengekalkan integriti isyarat pada frekuensi tinggi. Ini amat penting dalam sistem komunikasi berkelajuan tinggi, modul IoT, dan sensor canggih.
Kelebihan tambahan:
Memudahkan pemasangan dan mengurangkan kesilapan pendawaian.
Menawarkan prestasi pelesapan haba yang sangat baik.
Membolehkan perhimpunan elektronik ringan dan miniatur.
Menyokong pengeluaran automatik dengan kadar hasil yang tinggi.
Aplikasi di seluruh industri:
Elektronik Pengguna: Telefon pintar, tablet, paparan dilipat, kamera.
Peralatan Perubatan: Perentak jantung, sistem pengimejan diagnostik, biosensor.
Elektronik Automotif: Panel instrumen, pencahayaan LED, sistem beg udara.
Automasi Perindustrian: Panel kawalan, lengan robot, dan sensor pintar.
Dengan mengintegrasikan keupayaan ini, PCB FPC bukan sekadar komponen teknologi tetapi kelebihan reka bentuk strategik yang mentakrifkan inovasi produk dan daya saing dalam pembuatan elektronik hari ini.
Bagaimana untuk memilih pengeluar PCB FPC yang betul dan memastikan kualiti?
Memilih pembekal PCB FPC yang betul adalah penting untuk mencapai prestasi produk yang stabil dan kebolehpercayaan jangka panjang. Semasa menilai pengeluar, pertimbangkan aspek berikut:
(1) Keupayaan dan peralatan pembuatan
Pastikan pengeluar dilengkapi dengan mesin penggerudian laser maju, sistem etsa ketepatan, dan pemeriksaan optik automatik (AOI) untuk mengekalkan ketepatan dan konsistensi dimensi.
(2) Sumber bahan dan kawalan kualiti
PCB FPC berkualiti tinggi bergantung kepada bahan-bahan yang disahkan seperti filem polyimide DuPont ™ atau Panasonic ™, digabungkan dengan foil tembaga kemelut tinggi. Proses kawalan kualiti yang ketat seperti pematuhan IPC Kelas 3 dan pensijilan ISO 9001 adalah petunjuk kebolehpercayaan pembuatan.
(3) Sokongan dan Penyesuaian Kejuruteraan
Pembekal profesional harus menawarkan sokongan teknikal penuh-dari reka bentuk susun atur litar peringkat awal hingga simulasi impedans, prototaip, dan pengeluaran besar-besaran-memastikan produk akhir memenuhi keperluan prestasi dan kos.
(4) piawaian ujian dan pemeriksaan
PCB FPC yang boleh dipercayai menjalani pelbagai proses ujian, termasuk:
Ujian Elektrik (E-Ujian) untuk pengesanan terbuka/pendek.
Ujian lenturan dan lenturan untuk mengesahkan ketahanan mekanikal.
Ujian kejutan dan penuaan haba untuk ketahanan alam sekitar.
Pemeriksaan mikroskopik untuk keseragaman jejak dan kualiti lekatan.
Dengan memilih pembekal yang berpengalaman dan disahkan, anda dapat mengurangkan risiko pengeluaran, meningkatkan kebolehpercayaan, dan mengoptimumkan masa ke pasaran.
Bahagian Soalan Lazim PCB FPC
S1: Apakah perbezaan antara PCB FPC dan PCB tegar? A1: Perbezaan utama terletak pada fleksibiliti dan struktur. PCB FPC menggunakan bahan fleksibel seperti polyimide yang membolehkan lenturan dan lipatan, manakala PCB tegar dibuat daripada substrat FR-4 pepejal. PCB FPC sangat sesuai untuk peranti padat atau bergerak, sedangkan PCB tegar digunakan untuk struktur statik dan besar.
S2: Bolehkah PCB FPC mengendalikan aplikasi semasa semasa? A2: Ya, dengan ketebalan tembaga yang betul dan pengurusan terma, PCB FPC dapat mengendalikan arus yang tinggi. FPC berbilang lapisan dengan tembaga bertetulang dapat mengekalkan beban berat dalam modul automotif, kuasa, dan sistem kawalan perindustrian.
Memperkasakan Inovasi dengan Penyelesaian PCB Fanway FPC
Dalam era di mana fleksibiliti, kebolehpercayaan, dan ketepatan menentukan kemajuan teknologi, PCB FPC memainkan peranan yang tidak dapat digantikan dalam menggerakkan generasi peranti elektronik yang akan datang. Keupayaan mereka untuk menggabungkan struktur ringan, prestasi berkelajuan tinggi, dan kebolehsuaian reka bentuk menjadikan mereka asas inovasi dalam pelbagai industri-dari elektronik pengguna ke teknologi perubatan dan seterusnya.
PadaFanway, kami mengkhususkan diri dalam menyediakan penyelesaian PCB FPC yang direka bentuk adat yang memenuhi piawaian perindustrian yang paling menuntut. Dengan kemudahan pembuatan lanjutan, ujian kualiti yang ketat, dan komitmen terhadap kepuasan pelanggan, Fanway memastikan setiap litar fleksibel menyampaikan prestasi puncak dan ketahanan jangka panjang.
Sekiranya anda sedang membangunkan elektronik berprestasi tinggi dan mencari rakan kongsi PCB FPC yang boleh dipercayai, jangan ragu untukHubungi kamiHari ini. Pasukan kejuruteraan Fanway akan menyediakan panduan pakar, sokongan reka bentuk, dan perkhidmatan pengeluaran sehenti untuk membawa idea-idea inovatif anda kepada kehidupan.
