Papan Induk PCBA Cerucuk OEM Mengecas

Proses Pengeluaran papan induk PCBA Cerucuk OEM Mengecas

Substrat menggunakan FR-4 atau bahan frekuensi tinggi (seperti Rogers 4350B).

Penyaduran emas atau rawatan permukaan OSP diterima pakai untuk memastikan kebolehpercayaan sentuhan.

Komponen utama, seperti modul DC-DC, menjalani 100% ujian penuaan.

Charging Pile PCBA Motherboard dikelaskan kepada dua jenis berdasarkan mod pengecasan:

Cerucuk pengecas AC dan cerucuk pengecas DC.

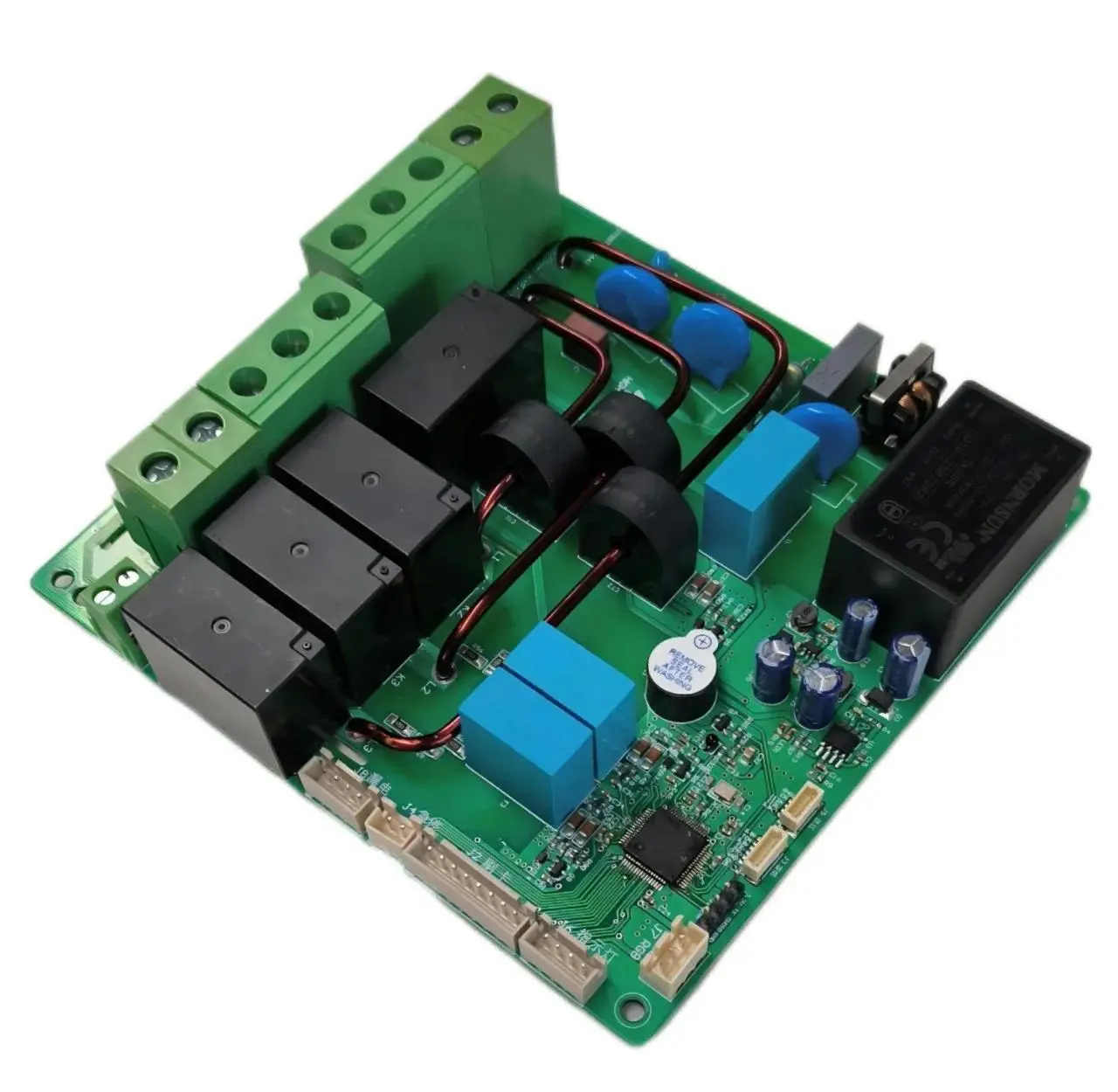

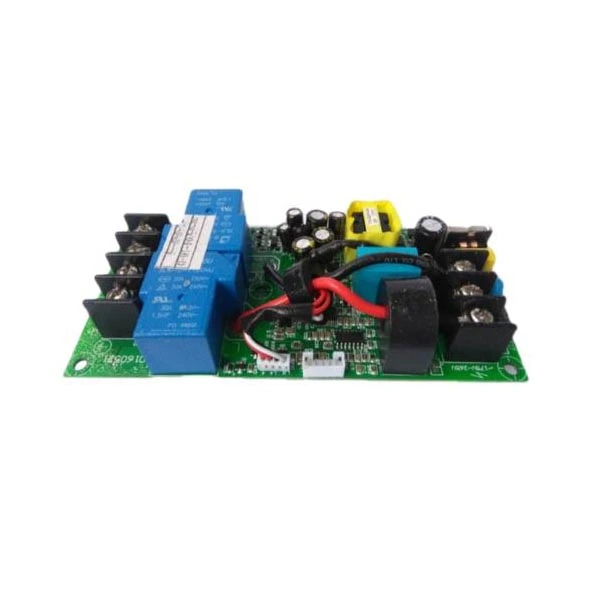

Papan Litar Cerucuk Pengecasan AC:Papan ini menukar kuasa AC grid kepada kuasa DC melalui Pengecas On-Board (OBC) kenderaan. Fungsi terasnya termasuk:

Kawalan Terminal CP:Berkomunikasi dengan BMS kenderaan menggunakan isyarat PWM untuk memantau status pengecasan (cth., sisipan pistol, penyediaan pengecasan, permulaan pengecasan). Voltan kerja ialah 12V/9V/6V dengan frekuensi 1kHz.

Pengesanan Terminal CC:Mengesahkan status sambungan pistol pengecasan melalui perubahan rintangan dan menentukan kapasiti arus keluaran (cth., rintangan 1.5kΩ sepadan dengan arus 8A).

Parameter Biasa:Input 220V AC, kuasa output 7kW/11kW, penarafan perlindungan IP54.

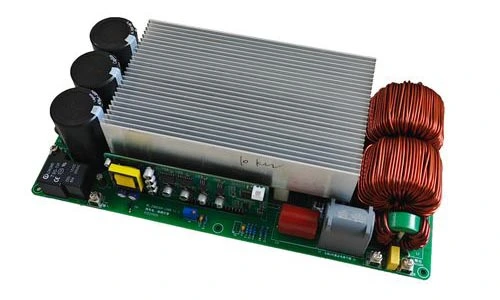

Papan Litar Cerucuk Pengecasan DC:Papan ini secara langsung mengeluarkan kuasa DC voltan tinggi. Modul terasnya termasuk:

Modul Pembetulan AC/DC dan PFC:Menukar tiga fasa 380V AC kepada DC voltan tinggi (750-850V) menggunakan teknologi Pembetulan Faktor Kuasa (PFC) aktif, dengan kecekapan melebihi 97%.

Modul Penukaran DC/DC:Melaraskan voltan kepada julat yang diperlukan bateri (cth., 200-920V) melalui topologi resonan LLC dan menyokong kawalan arus dinamik (sehingga beberapa ratus ampere).

Parameter Biasa:Input 380V AC, kuasa output 30-120kW, cip kawalan utama STM32F207ZET bersepadu, menyokong komunikasi CAN/RS-485.
