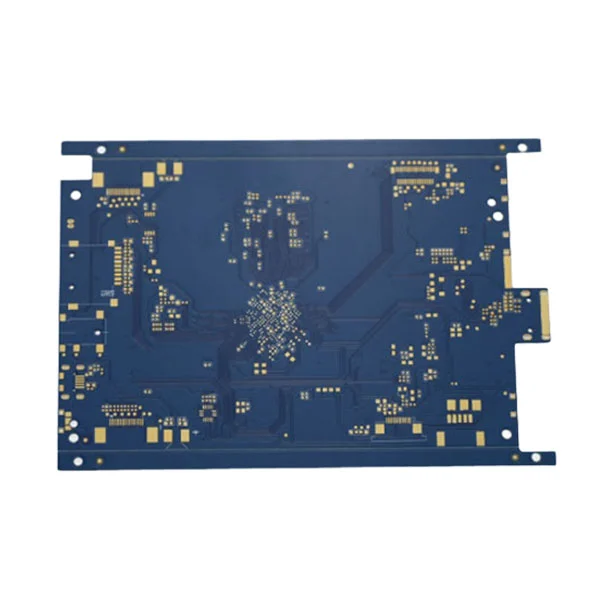

Temui proses lengkapReka bentuk dan pembuatan PCB, titik kesakitan pelanggan biasa, teknologi pengeluaran, piawaian kualiti, pemilihan bahan, strategi pengoptimuman kos, dan cara penyelesaian PCB yang boleh dipercayai meningkatkan prestasi produk elektronik.
Papan Litar Bercetak (PCB) adalah tulang belakang hampir setiap peranti elektronik yang digunakan hari ini. Daripada sistem automasi industri dan peranti perubatan kepada elektronik pengguna dan aplikasi automotif, reka bentuk dan pembuatan PCB secara langsung mempengaruhi kebolehpercayaan, prestasi dan umur panjang produk.
Artikel ini menerangkan kitaran hayat pengeluaran PCB penuh, termasuk reka bentuk skematik, pengoptimuman reka letak, pemilihan bahan, kaedah fabrikasi, proses pemasangan, prosedur ujian dan cabaran pembuatan. Ia juga menyerlahkan bagaimana perniagaan boleh mengurangkan kos pengeluaran, meningkatkan konsistensi kualiti dan mempercepatkan garis masa pembangunan produk melalui kejuruteraan PCB strategik.
Reka bentuk dan pembuatan PCB merujuk kepada proses lengkap mencipta papan litar bercetak yang menyambung secara elektrik dan menyokong komponen elektronik secara mekanikal. PCB bertindak sebagai platform pusat yang membolehkan peranti berfungsi dengan cekap dan boleh dipercayai.
Reka bentuk PCB memfokuskan pada skema elektrik, penempatan komponen, penghalaan isyarat, pengurusan haba dan pengoptimuman struktur. Pembuatan mengubah susun atur digital tersebut menjadi papan fizikal melalui prosedur etsa, penggerudian, penyaduran, pelekat pateri dan pemasangan.
Proses ini menggabungkan kejuruteraan elektrik, sains bahan, automasi, dan pembuatan ketepatan. Walaupun ralat reka bentuk kecil boleh mengakibatkan gangguan isyarat, terlalu panas, operasi tidak stabil atau kegagalan produk lengkap.
| pentas | Tujuan Utama |
|---|---|
| Reka Bentuk Skema | Cipta logik elektrik dan sambungan litar |
| Susun atur PCB | Susun komponen dan laluankan kesan elektrik |
| Fabrikasi | Menghasilkan papan PCB kosong |
| Perhimpunan | Pasang dan pateri komponen elektronik |
| Menguji | Sahkan kebolehpercayaan elektrik dan mekanikal |
Tanpa PCB, sistem elektronik moden akan menjadi lebih besar, kurang boleh dipercayai, dan amat sukar untuk dihasilkan secara konsisten. PCB memudahkan struktur pendawaian sambil membolehkan penyepaduan elektronik padat, berkelajuan tinggi dan berketumpatan tinggi.
Teknologi PCB bertambah baik:
Reka bentuk PCB lanjutan menyokong komunikasi frekuensi tinggi, sistem kecerdasan buatan, kenderaan autonomi, peranti pemantauan perubatan dan robotik industri.
Reka bentuk PCB melibatkan pelbagai peringkat kejuruteraan yang mengubah konsep produk kepada sistem elektronik yang boleh dibuat.
Jurutera mula-mula mencipta skema elektronik yang mentakrifkan fungsi litar dan hubungan elektrik antara komponen.
Peletakan komponen strategik meminimumkan gangguan, menambah baik pengagihan haba dan mengoptimumkan laluan penghantaran isyarat.
Jejak tembaga menyambungkan komponen sambil mengekalkan integriti isyarat dan keperluan kapasiti semasa.
Jurutera melakukan analisis DRC (Pemeriksaan Peraturan Reka Bentuk) dan ERC (Pemeriksaan Peraturan Elektrik) untuk mengesan isu pembuatan atau elektrik sebelum pengeluaran.
Pemilihan bahan PCB mempengaruhi prestasi elektrik, ketahanan, rintangan haba dan kos pembuatan.
| bahan | Kelebihan | Aplikasi |
|---|---|---|
| FR4 | Mampu milik dan serba boleh | Elektronik pengguna |
| aluminium | Pelesapan haba yang sangat baik | Sistem pencahayaan LED |
| Polimida | Fleksibel dan tahan panas | Litar fleksibel |
| Seramik | Prestasi frekuensi tinggi | Aeroangkasa dan peranti RF |
Memilih bahan yang tidak sesuai boleh menyebabkan terlalu panas, ketidakstabilan isyarat atau kegagalan papan pramatang.
Struktur PCB yang berbeza direka untuk keperluan aplikasi yang berbeza.
Mempunyai kuprum pada satu bahagian sahaja. Sesuai untuk elektronik mudah dan kos rendah.
Menggunakan lapisan konduktif pada kedua-dua belah untuk meningkatkan ketumpatan litar.
Mengandungi berbilang lapisan konduktif untuk sistem elektronik berkelajuan tinggi dan kompleks.
Papan litar boleh dibengkokkan direka untuk aplikasi padat dan dinamik.
Fabrikasi PCB mengubah fail PCB digital menjadi papan litar fizikal menggunakan teknik pembuatan yang sangat terkawal.
Corak litar dipindahkan ke lamina bersalut tembaga menggunakan teknologi photoresist.
Lebihan kuprum dikeluarkan secara kimia untuk mencipta laluan konduktif.
Mesin penggerudian ketepatan mencipta vias dan lubang pelekap.
Lapisan kuprum konduktif ditambah di dalam lubang yang digerudi untuk mewujudkan sambungan elektrik.
Topeng pateri pelindung menghalang pengoksidaan dan penyambungan pateri.
Kemasan permukaan meningkatkan kebolehmaterian dan rintangan kakisan.
Ramai pelanggan menghadapi masalah yang tidak dijangka semasa reka bentuk PCB dan projek pembuatan.
Pengeluar PCB yang boleh dipercayai mengurangkan risiko ini melalui sokongan kejuruteraan, sistem pengurusan kualiti termaju dan teknologi pemeriksaan automatik.
| Titik Sakit Pelanggan | Penyelesaian Disyorkan |
|---|---|
| Ketidakstabilan isyarat | Optimumkan penghalaan dan kawalan impedans |
| Terlalu panas | Memperbaik reka bentuk terma dan pemilihan bahan |
| Kelewatan pengeluaran | Mengukuhkan koordinasi rantaian bekalan |
| Kos pembuatan yang tinggi | Permudahkan struktur papan dan optimumkan susun atur |
Pengoptimuman kos tidak hanya bermakna memilih bahan yang paling murah. Kawalan kos PCB yang berkesan mengimbangi prestasi, kebolehkilangan dan kebolehpercayaan jangka panjang.
Perniagaan boleh mengurangkan perbelanjaan pengeluaran PCB dengan:
Kerjasama awal antara pereka dan pengilang mengurangkan risiko pembangunan dan sisa pengeluaran dengan ketara.
Kegagalan PCB boleh menyebabkan penarikan balik yang mahal, masa berhenti operasi, bahaya keselamatan dan kerosakan reputasi.
Kawalan kualiti yang komprehensif memastikan konsistensi pembuatan dan kebolehpercayaan produk.
Sistem kualiti yang ketat mengurangkan kadar kegagalan sambil meningkatkan keyakinan pelanggan dan kestabilan produk jangka panjang.
Penyelesaian PCB adalah penting dalam banyak industri.
Telefon pintar, komputer riba, tablet dan peranti boleh pakai sangat bergantung pada sistem PCB padat.
Kenderaan moden menggunakan PCB dalam sistem keselamatan, infotainmen, navigasi dan pengurusan bateri.
Peranti pemantauan perubatan memerlukan pemasangan PCB yang sangat boleh dipercayai dan stabil.
Robot industri dan sistem kawalan bergantung pada penyelesaian PCB yang tahan lama dan berprestasi tinggi.
Pembuatan PCB terus berkembang seiring dengan kemajuan dalam kecerdasan buatan, komunikasi 5G, kenderaan elektrik dan teknologi IoT.
Trend PCB yang baru muncul termasuk:
Penyelesaian PCB masa hadapan akan menumpukan pada ketumpatan penyepaduan yang lebih tinggi, penggunaan tenaga yang lebih rendah dan ketepatan pembuatan yang lebih tinggi.
Reka bentuk PCB memfokuskan pada mencipta susun atur dan struktur elektrik, manakala pemasangan PCB melibatkan pemasangan dan pematerian komponen elektronik pada papan yang dihasilkan.
Masa pengeluaran bergantung pada kerumitan papan, kiraan lapisan, bahan dan keperluan ujian. Papan prototaip mungkin mengambil masa beberapa hari, manakala pengeluaran yang kompleks memerlukan garis masa yang lebih panjang.
Pengurusan haba yang lemah boleh merosakkan komponen, mengurangkan kecekapan dan memendekkan jangka hayat produk. Reka bentuk terma yang betul meningkatkan kebolehpercayaan dan kestabilan operasi.
Pengilang biasanya memerlukan fail Gerber, fail gerudi, senarai BOM, lukisan pemasangan dan spesifikasi fabrikasi.
Industri aeroangkasa, perubatan, automotif, telekomunikasi dan automasi industri menuntut sistem PCB yang sangat boleh dipercayai.
Reka bentuk dan pembuatan PCB adalah teknologi asas yang menjanakan inovasi elektronik moden. Kejuruteraan PCB berkualiti tinggi memastikan prestasi elektrik yang stabil, pengurusan haba yang cekap, ketahanan jangka panjang dan kecekapan pengeluaran berskala.
Daripada pemilihan bahan dan pengoptimuman susun atur kepada ketepatan fabrikasi dan ujian yang ketat, setiap peringkat pembangunan PCB secara langsung mempengaruhi kualiti produk akhir. Perniagaan yang mengutamakan penyelesaian PCB profesional memperoleh kebolehpercayaan yang lebih kukuh, mengurangkan risiko pembuatan dan kitaran pembangunan produk yang lebih pantas.
