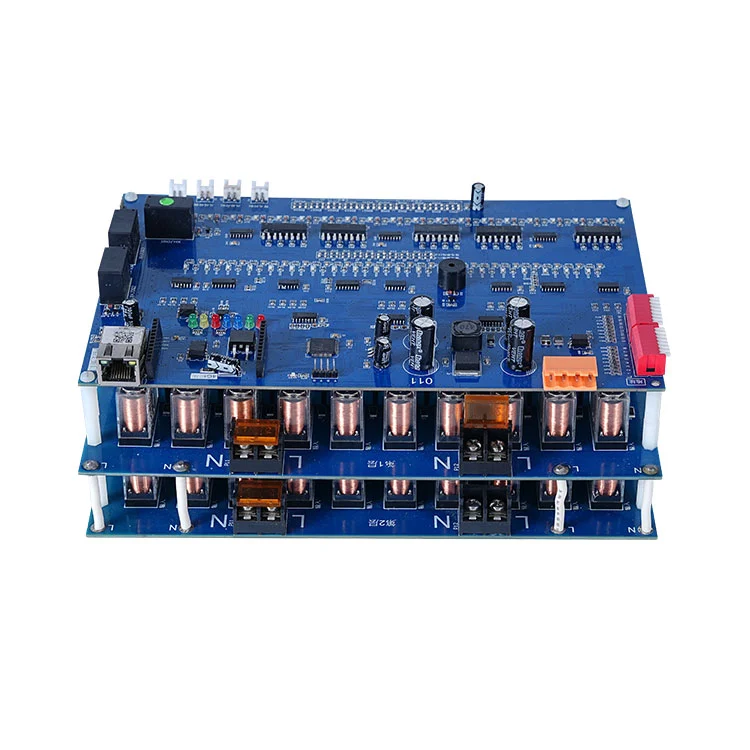

FanwayPerhimpunan SMT PCBmemberikan prestasi pengeluaran praktikal melebihi kelajuan penempatan teori. Kecekapan sebenar dipengaruhi oleh reka bentuk papan, komponen, pemeriksaan dan rantaian bekalan dalam pembuatan elektronik.
Di seluruh bidang pembuatan elektronik, kelajuan penempatan sering disebut dalam istilah teori. Walau bagaimanapun, prestasi dunia sebenar bergantung pada kerumitan papan, campuran komponen, kitaran pemeriksaan, dan juga kestabilan rantaian bekalan. Inilah sebabnya mengapa metrik komponen sejam (CPH) mesti difahami dalam sistem pengeluaran yang lebih luas dan bukannya sebagai angka terpencil.
Dalam landskap pengeluaran elektronik hari ini, talian Pemasangan PCB tidak lagi dinilai semata-mata oleh kelajuan mesin puncak. Sebaliknya, ia diukur dengan daya pengeluaran yang berterusan di bawah kekangan kualiti.
Mesin pick-and-place berkelajuan tinggi boleh mengiklankan kadar peletakan teori yang sangat tinggi, tetapi output pengeluaran sebenar dibentuk oleh:
- Variasi saiz komponen (01005 hingga BGA besar)
- Keperluan ketepatan penempatan
- Jeda pemeriksaan (SPI, AOI, X-ray)
- Masa pertukaran antara produk berjalan
- Pengoptimuman pengaturcaraan dan persediaan penyuap
Ini bermakna "komponen sejam" ialah julat dinamik dan bukannya nilai tetap.
Kebanyakan sistem SMT moden beroperasi pada asas komponen-per-minit (CPM) pada peringkat mesin. Apabila diskalakan kepada baris penuh, berbilang mesin beroperasi secara selari, bermakna daya tampung diagregatkan tetapi juga dikekang oleh kesesakan seperti stesen pemeriksaan dan pengimbangan aliran semula.
Dari segi praktikal, satu kepala peletakan lanjutan mungkin melebihi puluhan ribu peletakan sejam di bawah keadaan yang ideal, tetapi barisan Pemasangan PCB penuh mesti mengambil kira penyegerakan antara berbilang peringkat.
Talian SMT moden bukan mesin tunggal tetapi ekosistem yang diselaraskan. Peringkat biasa termasuk:
- Pencetakan tampal pateri (pengesahan SPI)
- Peletakan komponen berkelajuan tinggi
- Aliran semula pematerian
- Pemeriksaan optik dan struktur (AOI/X-ray)
- Ujian fungsional
Setiap peringkat mempengaruhi daya pengeluaran berkesan keseluruhan sistem. Walaupun penempatan sangat pantas, pemeriksaan hiliran dan gelung pembetulan memastikan kestabilan dan mengurangkan penyebaran kecacatan.
Salah satu faktor terpenting yang mempengaruhi daya pengeluaran ialah pembetulan penglihatan mesin. Sistem SMT lanjutan menggunakan penjajaran optik masa nyata untuk membetulkan kedudukan komponen sebelum penempatan.
Ini membolehkan modenPerhimpunan SMT PCBgarisan untuk mengekalkan ketepatan tahap mikron, selalunya dalam ±25μm. Walaupun ini meningkatkan kebolehpercayaan, ia juga memperkenalkan jeda mikro dalam aliran kerja yang mesti seimbang dengan kelajuan.
Hasilnya ialah sistem di mana "pantas" ditakrifkan bukan sahaja oleh kelajuan peletakan mentah tetapi dengan cara pembetulan ketepatan yang cekap disepadukan.
Untuk lebih memahami daya pengeluaran sebenar, pertimbangkan persekitaran pengeluaran berbilang talian. Dalam kes ini, Fanway mengendalikan 8 talian SMT dengan keupayaan penempatan berkelajuan tinggi.
Setiap baris secara teorinya boleh mencapai volum peletakan yang sangat tinggi sepanjang kitaran 24 jam. Walau bagaimanapun, output sebenar dipengaruhi oleh kerumitan produk dan kitaran pemeriksaan.
| Parameter | Julat Nilai Biasa | Nota |
| Kelajuan penempatan setiap baris | Sehingga 10 juta peletakan / 24j | Maksimum teori di bawah keadaan yang dioptimumkan |
| Julat komponen | 01005 hingga 50mm×50mm BGA | Termasuk pakej halus dan besar |
| Liputan pemeriksaan | 100% SPI + AOI + X-ray | Pengesahan berbilang peringkat |
| Pemulihan prototaip | ~72 jam | Kitaran pengesahan pantas |
| Sasaran kadar kecacatan | <0.5% | Bergantung kepada proses |
Dalam amalan, keluaran Pemasangan PCB paling baik difahami sebagai keseimbangan antara kelajuan dan kestabilan. Operasi berkelajuan tinggi mesti disahkan secara berterusan oleh sistem pemeriksaan untuk memastikan kualiti yang konsisten.
Salah tanggapan biasa dalam pengeluaran elektronik ialah penempatan yang lebih pantas sentiasa membawa kepada kecekapan yang lebih tinggi. Pada hakikatnya, kelajuan yang berlebihan tanpa kawalan boleh menyebabkan ketidakcekapan tersembunyi.
Apabila kelajuan peletakan melebihi ambang proses optimum, beberapa isu mungkin muncul:
- Komponen tidak sejajar yang memerlukan kerja semula
- Jambatan pateri atau kesan batu nisan
- Peningkatan kadar penolakan pemeriksaan
- Kitaran penyahpepijatan tambahan semasa ujian
Isu ini tidak muncul serta-merta dalam nombor pemprosesan mentah tetapi memberi kesan ketara kepada garis masa penghantaran akhir.
Atas sebab ini, modenPerhimpunan SMT PCBstrategi mengutamakan pengoptimuman seimbang daripada kelajuan teori maksimum.
Di luar keupayaan mesin, kejuruteraan proses memainkan peranan penting dalam mengekalkan output pengeluaran yang stabil.
Elemen utama termasuk:
- Analisis DFM (Design for Manufacturability) untuk mengurangkan kerumitan penempatan
- Susunan penyuap yang dioptimumkan untuk meminimumkan masa terbiar mesin
- Gelung maklum balas masa nyata antara AOI dan sistem penempatan
- Penyelarasan rantaian bekalan untuk mengelakkan gangguan material
Faktor ini memastikan keupayaan berkelajuan tinggi diterjemahkan ke dalam prestasi pengeluaran dunia sebenar yang konsisten.
Jenis produk yang berbeza memerlukan konfigurasi SMT yang berbeza. Elektronik pengguna, papan kawalan industri dan modul automotif semuanya mengenakan kekangan yang berbeza pada ketumpatan peletakan dan ketelitian pemeriksaan.
Oleh itu, persekitaran Pemasangan PCB yang fleksibel mesti menyesuaikan konfigurasi talian secara dinamik dan bukannya bergantung pada satu persediaan tetap.
Apabila menilai keupayaan Pemasangan PCB dari segi komponen sejam, adalah lebih bermakna untuk mempertimbangkan prestasi peringkat sistem dan bukannya spesifikasi mesin terpencil.
Tiga pengambilan utama muncul:
- Daya tampung bergantung pada rantaian pengeluaran penuh, bukan hanya kelajuan penempatan.
- Sistem pemeriksaan adalah penting kepada kestabilan output, bukan overhed pilihan.
- Kecekapan sebenar dicapai melalui keseimbangan antara kelajuan, ketepatan dan kebolehulangan.
Dalam pembangunan elektronik moden, keseimbangan ini selalunya lebih penting daripada prestasi berangka puncak.
Akhirnya,Perhimpunan SMT PCBprestasi harus difahami sebagai keseimbangan terkoordinasi peletakan berkelajuan tinggi, kawalan ketepatan dan pemeriksaan berbilang lapisan—memastikan sistem elektronik boleh beralih daripada konsep kepada pelaksanaan yang boleh dipercayai dengan kestabilan yang boleh diramal.
