Apakah Perhimpunan PCB Pelekap Permukaan dan Mengapa Ia Penting?

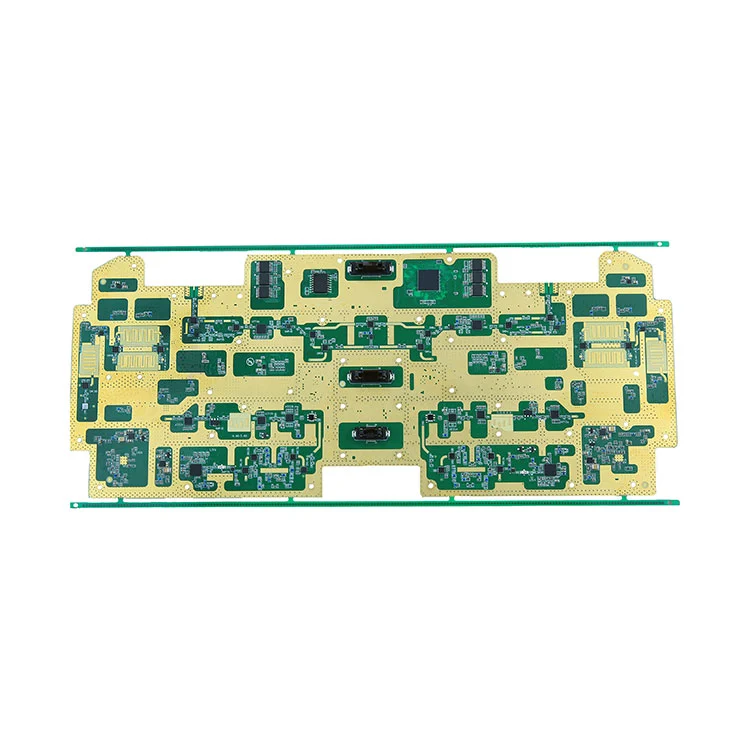

Apakah Perhimpunan PCB Pelekap Permukaan?

Pemasangan Surface Mount PCB merujuk kepada proses pemasangan elektronik di mana komponen dipasang terus ke permukaan papan litar bercetak (PCB) dan bukannya dimasukkan melalui lubang. Proses ini bergantung pada Surface Mount Technology (SMT) dan Surface Mount Devices (SMD), yang membolehkan kepadatan komponen yang lebih tinggi dan mengurangkan kos pembuatan. SMT telah menjadi terkenal dalam industri elektronik kerana kecekapan, kebolehskalaan dan faedah prestasinya.

Bagaimanakah Teknologi Lekapan Permukaan Berbeza daripada Lubang Melalui?

Perbezaan utama antara Surface Mount Technology (SMT) dan Through-Hole Technology (THT) terletak pada cara komponen elektrik dipasang pada PCB:

Mengapa Menggunakan Perhimpunan PCB Pelekap Permukaan?

• Ketumpatan Komponen Lebih Tinggi:SMT membenarkan lebih banyak bahagian pada papan yang lebih kecil.
• Kos Pengilangan Dikurangkan:Automasi mengurangkan kos buruh dan kesilapan kebolehulangan.
• Prestasi Elektrik yang Dipertingkatkan:SMT mengurangkan panjang plumbum, meningkatkan kualiti isyarat.
• Kitaran Pengeluaran Lebih Cepat:Proses pick-and-place dan reflow automatik mempercepatkan pengeluaran.
• Fleksibiliti Reka Bentuk:Kedua-dua permukaan papan boleh diisi.

Komponen manakah yang biasa digunakan dalam pemasangan PCB pemasangan permukaan?

SMT merangkumi banyak jenis komponen. Berikut adalah yang paling biasa:

Apakah Langkah Proses Utama dalam Perhimpunan Pelekap Permukaan?

1. Pencetakan Stensil:Tampal pateri digunakan pada pad PCB menggunakan stensil.
2. Pilih-dan-Tempat:Mesin meletakkan SMD dengan tepat pada pes pateri.
3. Aliran semula pematerian:PCB melalui ketuhar aliran semula untuk mencairkan pes pateri.
4. Pemeriksaan dan Kawalan Kualiti:Pemeriksaan AOI, X-ray dan optik mengesahkan ketepatan pemasangan.
5. Ujian Akhir:Ujian fungsional mengesahkan prestasi.

Bagaimana Menangani Cabaran Perhimpunan Bersama?

Pemasangan SMT boleh menghadapi beberapa cabaran, seperti batu nisan, penyambung pateri dan litar terbuka. Amalan terbaik termasuk:

• Optimumkan Susun Atur PCB:Reka bentuk dan jarak pad yang betul untuk mengurangkan masalah pateri.
• Profil Tune Reflow:Profil suhu yang disesuaikan untuk sambungan pateri yang konsisten.
• Gunakan Bahan Berkualiti Tinggi:Tampal pateri yang boleh dipercayai dan komponen meningkatkan konsistensi.
• Lakukan QA Teguh:Gunakan AOI, X-ray dan ICT untuk mengesan kecacatan lebih awal.

Apakah Bahan yang Diperlukan untuk SMT?

Bagaimana untuk Memastikan Kualiti dan Kebolehpercayaan Pemasangan Pemasangan Permukaan?

Pemasangan pelekap permukaan berkualiti tinggi memerlukan ujian dan pengesahan yang ketat. Kaedah utama termasuk:

• Pemeriksaan Optik Automatik (AOI):Mengesan komponen yang hilang, kekutuban dan isu pateri.
• Pemeriksaan X-Ray:Mendedahkan kecacatan sendi pateri yang tersembunyi.
• Ujian Dalam Litar (ICT):Menguji prestasi elektrik pada tahap komponen.
• Ujian Fungsian:Mengesahkan kelakuan litar penuh dalam keadaan sebenar.

QA gabungan memastikan PCB memenuhi piawaian prestasi dan kebolehpercayaan yang diharapkan dalam elektronik moden.

Apakah Trend Masa Depan dalam Perhimpunan PCB Pelekap Permukaan?

Beberapa trend utama membentuk masa depan SMT:

• Pengecilan:Faktor bentuk yang lebih kecil dan komponen mikro-SMD.
• Automasi Lanjutan:Maklum balas proses pilih dan tempat dipacu AI dan masa nyata.
• Elektronik Bercetak 3D:Pembuatan aditif berintegrasi dengan SMT.
• Pemeriksaan Pintar:Pembelajaran mesin meningkatkan pengesanan kecacatan.

Trend ini memastikan Perhimpunan PCB Pelekap Permukaan terus berkembang, meningkatkan prestasi dan mengurangkan kitaran pengeluaran.

Soalan Lazim

Apakah Perhimpunan PCB Pelekap Permukaan?

Perhimpunan PCB Pelekap Permukaan merujuk kepada proses pemasangan komponen elektronik terus ke permukaan PCB menggunakan proses SMT. Ia menggantikan pemasangan lubang telus tradisional dalam kebanyakan elektronik moden kerana kecekapan dan faedah pengecilannya.

Bagaimanakah Surface Mount Technology meningkatkan prestasi?

SMT meningkatkan prestasi dengan mengurangkan panjang plumbum, yang merendahkan kearuhan dan rintangan. Ini meningkatkan integriti isyarat dan membolehkan papan beroperasi pada frekuensi yang lebih tinggi dengan bunyi yang kurang.

Industri manakah yang paling mendapat manfaat daripada pemasangan pemasangan permukaan?

Industri seperti elektronik pengguna, automotif, peranti perubatan, aeroangkasa dan telekomunikasi sangat bergantung pada SMT kerana keperluan untuk pemasangan elektronik yang padat, boleh dipercayai dan berprestasi tinggi.

Apakah cabaran yang wujud dalam pemasangan pemasangan permukaan?

Cabaran termasuk menguruskan komponen yang sangat kecil, memastikan penggunaan tampal pateri yang tepat dan mengelakkan kecacatan seperti batu nisan atau jambatan pateri. Sistem kawalan dan pemeriksaan proses lanjutan diperlukan untuk mengurangkan isu ini.

Mengapakah kawalan kualiti penting dalam SMT?

Kawalan kualiti memastikan kebolehpercayaan dan kefungsian dalam produk siap. Dengan komponen berketumpatan tinggi dan pemasangan automatik, kecacatan dengan cepat boleh menyebabkan kegagalan di lapangan. Proses seperti AOI dan pemeriksaan X-ray menangkap isu sebelum ujian akhir.
