Apakah FR4 PCB dan Mengapa Ia Penting dalam Elektronik?

Artikel ini menerangkan maksud PCB FR4, sifatnya, proses pembuatan, kelebihan, batasan, aplikasi dunia sebenar dan perbandingan dengan bahan PCB alternatif. Ia memberikan pandangan praktikal untuk jurutera, penggemar, pembeli dan peminat teknologi. Anda juga akan menemui bahagian Soalan Lazim terperinci yang menjawab soalan lazim yang berkaitan dengan PCB FR4.

📑 Senarai Kandungan

• Apakah FR4 PCB?
• Bagaimana PCB FR4 Dibuat?
• Mengapa Memilih Bahan FR4 untuk PCB?
• Sifat FR4 yang manakah Paling Penting?
• Apakah Aplikasi PCB FR4 Biasa?
• Bagaimanakah FR4 Berbanding Dengan Bahan PCB Lain?
• Soalan Lazim

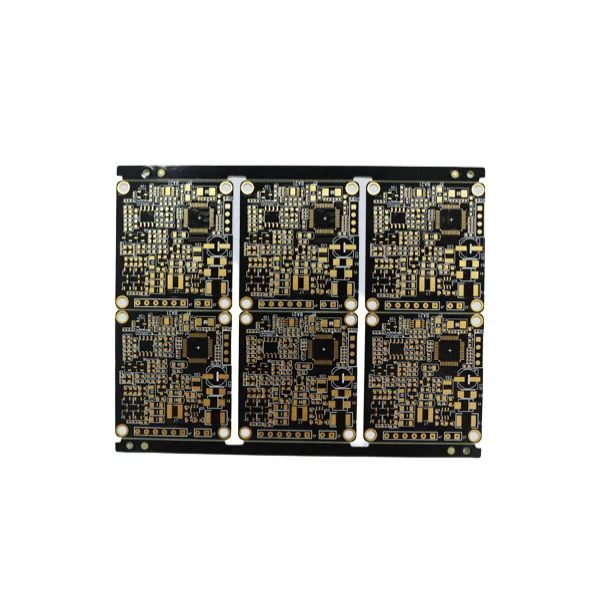

❓ Apakah FR4 PCB?

AnFR4 PCBmerujuk kepada Papan Litar Bercetak yang menggunakanFR4sebagai bahan asas. FR4 adalah singkatan untuk "Flame Retardant 4," yang merupakan sebutan gred yang diberikan kepada bahan lamina epoksi bertetulang gentian kaca. Ia adalah substrat standard de facto yang digunakan dalam kebanyakan elektronik kerana kekuatan mekanikal yang kuat, penebat elektrik yang sangat baik dan kapasiti untuk beroperasi dalam julat suhu yang luas.

Istilah "PCB" bermaksud platform yang menghubungkan komponen elektronik melalui litar tembaga terukir dan lubang bersalut. Apabila digabungkan dengan FR4, ia membentuk papan yang tahan lama dan boleh dipercayai sesuai untuk segala-galanya daripada elektronik pengguna kos rendah kepada sistem kawalan industri.

❓ Bagaimanakah PCB FR4 Dibuat?

Pengilangan PCB FR4 melibatkan beberapa langkah tepat untuk memastikan konsistensi dan kualiti. Elemen asas termasuk kerajang tembaga, kepingan lamina FR4, dan satu siri proses yang mengubah bahan mentah menjadi papan litar berfungsi.

📍 Proses Pengilangan Langkah demi Langkah

1. Penyediaan Bahan:Lembaran lamina FR4 dipotong mengikut saiz dan dibersihkan.
2. Laminasi Tembaga:Lapisan kuprum terikat pada teras FR4 di bawah haba dan tekanan.
3. Ukiran foto:Topeng fotosensitif digunakan dan terdedah kepada cahaya UV untuk menentukan kesan tembaga.
4. Goresan:Tembaga yang tidak diingini dikeluarkan menggunakan etsa kimia, meninggalkan corak litar yang tepat.
5. Penggerudian:Mesin CNC menggerudi lubang untuk vias dan petunjuk komponen.
6. penyaduran:Dinding lubang disalut dengan kuprum untuk menyambung lapisan secara elektrik.
7. Topeng Solder & Silkscreen:Salutan pelindung dan tanda pengenalan digunakan.
8. Ujian dan Pemeriksaan:Papan siap menjalani ujian elektrik untuk mengesan kerosakan dan memastikan prestasi.

❓ Mengapa Memilih Bahan FR4 untuk PCB?

Memilih bahan FR4 untuk fabrikasi PCB menawarkan pelbagai faedah yang menjadikannya sesuai untuk banyak aplikasi. Prestasi seimbang, keberkesanan kos, dan serba boleh menyumbang kepada penggunaannya yang meluas.

🤔 Kelebihan Utama FR4

• Kekuatan Tinggi:Kestabilan mekanikal yang sangat baik untuk beban statik dan dinamik.
• Penebat yang baik:Pemalar dielektrik rendah dan tangen kehilangan mengurangkan herotan isyarat.
• Kalis Api:Mematuhi piawaian keselamatan kerana sifat pemadam sendiri.
• Toleransi Suhu:Berprestasi baik merentasi julat suhu yang luas (biasanya sehingga ~130°C).
• Kecekapan Kos:Harga yang kompetitif berbanding dengan komposit termaju.

❓ Sifat FR4 manakah yang Paling Penting Apabila Merekabentuk PCB?

Apabila memilih bahan untuk reka bentuk PCB, jurutera menilai beberapa sifat utama yang mempengaruhi prestasi dan kebolehpercayaan. FR4 menunjukkan ciri yang menggalakkan merentasi banyak kriteria.

❓ Apakah Aplikasi PCB FR4 Biasa?

PCB FR4 ada di mana-mana kerana serba boleh dan boleh dipercayai. Di bawah ialah gambaran keseluruhan aplikasi yang FR4 berprestasi sangat baik.

🌍 Kes Penggunaan Biasa

• Elektronik Pengguna:Telefon pintar, tablet, peralatan rumah.
• Kawalan Perindustrian:PLC, pengawal gerakan, bekalan kuasa.
• Elektronik Automotif:Papan pemuka, penderia, sistem infotainment.
• Peranti Komunikasi:Penghala, modul RF, peralatan rangkaian.
• Peranti Perubatan:Mesin diagnostik, pengawal peralatan.

❓ Bagaimanakah FR4 Berbanding dengan Bahan PCB Lain?

Jurutera selalunya memilih antara FR4 dan bahan alternatif seperti polimida, Rogers atau substrat teras logam. Setiap bahan menawarkan faedah unik yang sesuai untuk keperluan tertentu.

❓ Soalan Lazim (Soalan Lazim)

S:Apakah maksud "FR4" dalam PCB?

A:FR4 adalah singkatan kepada "Flame Retardant 4," yang menunjukkan lamina epoksi bertetulang kaca yang tahan api dan memberikan kekuatan struktur untuk PCB.

S:Mengapakah FR4 digunakan secara meluas dalam industri PCB?

A:FR4 menggabungkan kekuatan mekanikal, penebat elektrik, rintangan haba dan keberkesanan kos, menjadikannya sesuai untuk pelbagai aplikasi elektronik.

S:Bolehkah FR4 digunakan dalam aplikasi RF frekuensi tinggi?

A:Walaupun FR4 digunakan dalam litar frekuensi rendah, litar RF frekuensi tinggi sering memerlukan bahan seperti Rogers yang mempunyai kehilangan dielektrik yang lebih rendah untuk integriti isyarat yang lebih baik.

S:Bagaimanakah kelembapan menjejaskan PCB FR4?

A:FR4 mempunyai rintangan lembapan yang baik, tetapi pendedahan jangka panjang kepada kelembapan yang tinggi masih boleh menjejaskan prestasi. Salutan pelindung dan lapisan konformal membantu mengurangkan perkara ini.

S:Adakah FR4 sesuai untuk elektronik automotif?

A:Ya, FR4 digunakan secara meluas dalam elektronik automotif kerana kestabilan terma dan ketahanannya, walaupun varian suhu tinggi tertentu boleh dipilih untuk persekitaran yang melampau.

📌 Fikiran Akhir

KefahamanFR4 PCBadalah penting bagi sesiapa yang bekerja atau belajar tentang reka bentuk dan pembuatan elektronik. Ciri-cirinya yang seimbang menjadikannya bahan tulang belakang untuk banyak peranti di seluruh dunia. Sama ada anda menilai bahan untuk projek baharu atau memilih pembekal, FR4 kekal sebagai pilihan yang boleh dipercayai.

Untuk fabrikasi PCB FR4 berkualiti tinggi yang disesuaikan dengan spesifikasi anda, pertimbangkan untuk bekerjasamaShenzhen Fanway Technology Co., Ltd— pembekal penyelesaian pembuatan PCB ketepatan yang dipercayai.Kenalankami.
