Di dunia pembuatan elektronik yang pantas, setiap perkara komponen. Dari perintang terkecil ke microchip yang paling kompleks, setiap bahagian memainkan peranan penting dalam fungsi dan kebolehpercayaan produk akhir. Di tengah -tengah hampir setiap peranti elektronik terletak papan litar bercetak (PCB), dan cara ia dipasang-Perhimpunan PCB-Boleh membuat atau memecahkan prestasi produk, ketahanan, dan kos - keberkesanan. Tetapi mengapa pemasangan PCB profesional begitu penting? Dalam panduan kedalaman ini, kami akan meneroka sebab -sebab di sebalik kepentingannya, aspek utama proses, bagaimana memilih rakan kongsi perhimpunan yang betul, dan banyak lagi. Sama ada anda permulaan yang melancarkan alat baru atau pengeluar pengeluaran yang ditubuhkan, memahami kepentingan pemasangan PCB profesional adalah penting untuk berjaya.
Memastikan ketepatan dan ketepatan
Peranti elektronik moden sering mempunyai komponen kecil, seperti bahagian -bahagian Teknologi Surface - Mount (SMT) dengan saiz yang diukur dalam milimeter atau mikrometer. Perhimpunan manual komponen ini bukan sahaja masa - memakan tetapi juga terdedah kepada kesilapan, seperti penempatan yang salah atau kerosakan kepada komponen. Perhimpunan PCB profesional menggunakan peralatan automatik yang boleh meletakkan komponen dengan tahap ketepatan yang tinggi, memastikan setiap bahagian diposisikan tepat di mana ia perlu. Ketepatan ini adalah penting untuk mengekalkan integriti sambungan elektrik dan memastikan fungsi peranti dengan betul.
Piawaian kualiti dan kebolehpercayaan mesyuarat
Peranti elektronik digunakan dalam pelbagai aplikasi, dari elektronik pengguna ke peralatan perubatan dan sistem aeroangkasa. Dalam banyak aplikasi ini, kebolehpercayaan adalah yang paling penting. PCB yang kurang dipasang boleh menyebabkan kegagalan peranti, yang boleh membawa kesan yang serius, seperti kerugian kewangan, kerosakan kepada reputasi, atau bahkan risiko keselamatan. Penyedia pemasangan PCB profesional mematuhi piawaian kawalan kualiti yang ketat, seperti ISO 9001, IPC - A - 610 (standard industri untuk penerimaan pemasangan PCB), dan ISO 13485 (untuk pembuatan peranti perubatan). Piawaian ini memastikan bahawa proses pemasangan adalah konsisten, dan produk akhir memenuhi keperluan kualiti dan kebolehpercayaan yang ketat.
Mengoptimumkan kos dan kecekapan
Walaupun sesetengah pengeluar boleh mempertimbangkan dalam pemasangan PCB rumah untuk menjimatkan kos, perkhidmatan profesional sering menawarkan kos yang lebih baik - keberkesanan dalam jangka masa panjang. Pemandu profesional mempunyai kepakaran, peralatan, dan ekonomi skala untuk menyelaraskan proses pemasangan, mengurangkan sisa dan meminimumkan risiko kesilapan yang boleh membawa kepada kerja semula yang mahal. Di samping itu, mereka boleh mendapatkan komponen sumber pada harga yang kompetitif, terima kasih kepada hubungan yang ditetapkan dengan pembekal. Ini membolehkan pengeluar memberi tumpuan kepada kecekapan teras mereka, seperti reka bentuk produk dan pemasaran, sambil meninggalkan tugas kompleks dan khusus pemasangan PCB kepada pakar.
Menyesuaikan diri dengan kemajuan teknologi
Permohonan tampal solder
Langkah pertama dalam pemasangan PCB adalah memohon tampal solder ke PCB. Paste solder adalah campuran zarah solder kecil dan fluks, yang membantu membersihkan permukaan logam dan menggalakkan pematerian. Paste digunakan menggunakan stensil yang sepadan dengan reka bentuk PCB, memastikan ia hanya didepositkan pada pad di mana komponen akan diletakkan. Pencetak tampal solder automatik menggunakan tekanan dan kelajuan yang tepat untuk memastikan aplikasi pes tampal, yang penting untuk memastikan sendi solder yang baik.

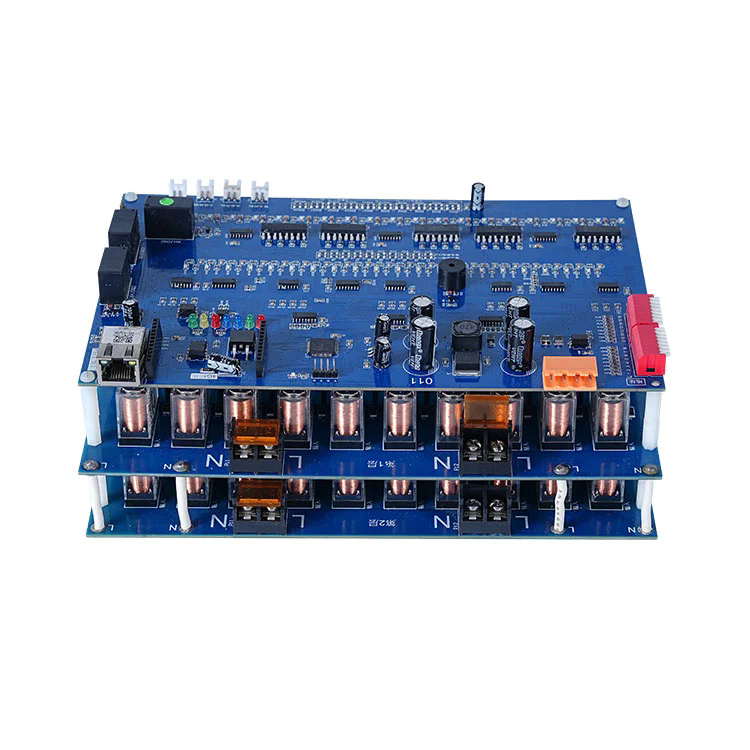

Penempatan Komponen
Selepas tampalan solder digunakan, komponen diletakkan ke PCB. Ini biasanya dilakukan menggunakan mesin pick - dan tempat automatik, yang boleh mengendalikan pelbagai saiz dan jenis komponen, dari komponen lubang besar ke bahagian SMT kecil. Mesin menggunakan sistem penglihatan untuk mengenal pasti komponen dan memastikan ia diletakkan di kedudukan yang betul dengan ketepatan yang tinggi. Untuk pengeluaran volum yang tinggi, pelbagai mesin boleh digunakan dalam talian untuk meningkatkan throughput.
Pematerian
Sebaik sahaja komponen diletakkan, PCB disolder untuk mengamankan komponen di tempatnya. Terdapat dua jenis pematerian utama yang digunakan dalam pemasangan PCB: pematerian reflow dan pematerian gelombang. Pematerian reflow biasanya digunakan untuk komponen SMT. PCB diluluskan melalui ketuhar reflow, di mana suhu secara beransur -ansur meningkat untuk mencairkan pes pateri, yang kemudiannya menguatkan sebagai PCB menyejukkan, membentuk sendi solder yang kuat. Pematerian gelombang biasanya digunakan untuk melalui komponen lubang. PCB diluluskan di atas gelombang solder cair, yang mengisi lubang dan membentuk sendi pateri di bahagian bawah papan.
Pemeriksaan dan ujian
|
Parameter
|
Perhimpunan SMT standard
|
Perhimpunan Teknologi Campuran (SMT + Melalui - Lubang)
|
Tinggi - perhimpunan ketepatan
|
|
Julat saiz komponen
|
01005 (0.4mm x 0.2mm) hingga 50mm x 50mm
|
01005 hingga besar - komponen lubang (panjang hingga 100mm)
|
008004 (0.2mm x 0.1mm) hingga 30mm x 30mm
|
|
Julat saiz PCB
|
50mm x 50mm hingga 500mm x 500mm
|
50mm x 50mm hingga 600mm x 600mm
|
30mm x 30mm hingga 400mm x 400mm
|
|
Ketumpatan komponen maksimum
|
Komponen 2000 setiap meter persegi
|
1500 komponen setiap meter persegi
|
3000 komponen setiap meter persegi
|
|
Teknologi pematerian
|
Pematerian reflow (8 - ketuhar zon)
|
Pematerian Reflow + Pematerian Gelombang
|
Pematerian reflow lanjutan dengan suasana nitrogen
|
|
Kaedah pemeriksaan
|
AOI, pemeriksaan visual manual
|
AOI, X - Pemeriksaan Ray (untuk BGA), Pemeriksaan Manual
|
AOI, 3D AOI, X - Pemeriksaan Ray, Pemeriksaan Salutan Conformal Automatik
|
|
Masa pemulihan
|
Standard: 5 - 7 hari; Ekspres: 2 - 3 hari
|
Standard: 7 - 10 hari; Ekspres: 3 - 5 hari
|
Standard: 10 - 14 hari; Ekspres: 5 - 7 hari
|
|
Pensijilan
|
ISO 9001, IPC - A - 610 Kelas 2
|
ISO 9001, IPC - A - 610 Kelas 2 dan 3, ISO 13485 (Pilihan)
|
ISO 9001, IPC - A - 610 Kelas 3, AS9100 (untuk Aeroangkasa)
|
|
Jumlah pengeluaran maksimum
|
100,000+ unit sebulan
|
50,000+ unit sebulan
|
30,000+ unit sebulan
|
S: Apakah perbezaan antara fabrikasi PCB dan pemasangan PCB?
A: Fabrikasi PCB adalah proses pembuatan papan litar bercetak telanjang, yang melibatkan mewujudkan substrat, mengetuk jejak konduktif, lubang penggerudian, dan memohon kemasan permukaan. Perhimpunan PCB, sebaliknya, adalah proses pemasangan komponen elektronik ke PCB yang direka untuk membuat litar berfungsi. Singkatnya, fabrikasi menghasilkan papan "kosong", sementara pemasangan menambah komponen untuk menjadikannya berfungsi.
S: Bagaimana saya memilih penyedia perkhidmatan pemasangan PCB yang betul?
