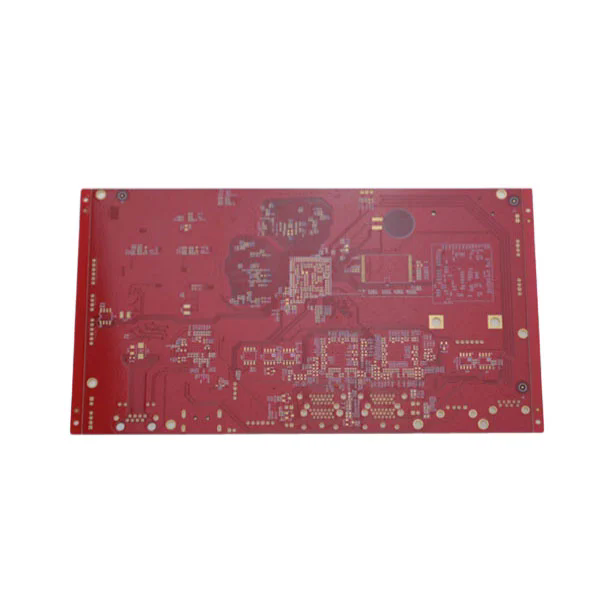

Dalam era digital hari ini, hampir setiap peranti moden -dari telefon pintar dan peralatan perubatan ke sistem kawalan automotif -jam di papan litar bercetak (PCB). Walaupun PCB lapisan tunggal dan dua lapisan telah digunakan secara meluas selama beberapa dekad, permintaan untuk peranti yang lebih kuat dan padat telah dibuatPCB multilayerStandard industri dalam elektronik berprestasi tinggi.
PCB multilayer terdiri daripada tiga atau lebih lapisan tembaga konduktif yang disusun bersama -sama, dipisahkan oleh bahan penebat yang dikenali sebagai dielektrik. Tidak seperti papan tunggal atau dua sisi, PCB multilayer membolehkan pereka untuk mencapai routing kompleks, fungsi yang lebih besar, dan kebolehpercayaan yang lebih baik. Senibina ini bukan sahaja mengoptimumkan aliran isyarat tetapi juga mengurangkan gangguan elektromagnet, yang merupakan kebimbangan utama dalam litar berkelajuan tinggi.
Kelebihan PCB multilayer jauh melebihi kerumitan struktur mereka. Mereka membolehkan pengeluar untuk membina peranti yang lebih kecil, lebih ringan, dan lebih tahan lama, tanpa mengorbankan kuasa atau kecekapan pemprosesan. Sama ada dalam bidang aeroangkasa, telekomunikasi, atau teknologi perubatan, kepelbagaian PCB multilayer telah menjadikan mereka asas inovasi.
Pada tahap asas, PCB multilayer menyelesaikan masalah ruang terhad dan kesesakan prestasi. Dengan menyusun pelbagai lapisan tembaga, pereka mendapat keupayaan untuk isyarat laluan lebih bijak dan mengelakkan masalah kesesakan yang berlaku dengan papan dua lapisan tradisional. Ini adalah salah satu sebab utama mengapa PCB multilayer menguasai industri di mana kedua -dua pengurangan dan prestasi adalah penting.
Prinsip kerja PCB multilayer terletak pada reka bentuk berlapisnya. Setiap lapisan yang diikat dengan corak litar, manakala vias (melalui lubang, vias buta, atau vias yang dikebumikan) menghubungkan lapisan ini untuk membolehkan komunikasi elektrik yang lancar. Lapisan dielektrik melindungi lapisan tembaga, memastikan isyarat elektrik bergerak dengan gangguan minimum dan kecekapan maksimum.
Untuk lebih menggambarkan parameter profesional PCB multilayer biasa, pertimbangkan jadual berikut:
| Parameter | Julat spesifikasi |
|---|---|
| Kiraan lapisan | 4 hingga 40+ lapisan |
| Bahan asas | FR4, TG FR4, Rogers, Polyimide |
| Ketebalan tembaga | 0.5 oz hingga 3 oz setiap lapisan |
| Ketebalan papan | 0.4 mm hingga 5.0 mm |
| Min. Saiz lubang | 0.1 mm |
| Kemasan permukaan | Hasl, Enig, OSP, perak rendaman |
| Kawalan impedans | ± 10% toleransi |
| Suhu operasi | -40 ° C hingga +150 ° C. |
| Warna topeng solder | Hijau, Hitam, Putih, Biru, Merah |
Parameter ini mencerminkan bukan sahaja keupayaan kejuruteraan tetapi juga pilihan penyesuaian yang dapat disediakan oleh pengeluar. Sebagai contoh, memilih bahan FR4 TG FR4 atau Rogers yang tinggi memastikan rintangan haba dan kestabilan dalam menuntut persekitaran seperti sistem radar automotif atau aeroangkasa avionik. Ketebalan tembaga adalah penting untuk mengendalikan beban semasa, sementara kawalan impedans secara langsung memberi kesan kepada penghantaran isyarat frekuensi tinggi.
Proses reka bentuk PCB multilayer melibatkan pelbagai langkah: penciptaan skematik, perancangan stack-up, penghalaan, dan ujian simulasi. Jurutera mesti mengimbangi keperluan elektrik, terma, dan mekanikal dengan teliti. Perancangan yang lemah boleh menyebabkan crosstalk, terlalu panas, atau kehilangan isyarat, oleh itu reka bentuk PCB multilayer dianggap sebagai sains dan seni.
Selain itu, kemajuan dalam teknologi fabrikasi PCB-seperti microvias yang digerakkan laser, kaedah HDI (kepadatan tinggi), dan komponen tertanam-telah mendorong papan multilayer ke ketinggian prestasi baru. Ciri-ciri ini membolehkan PCB moden menyokong 5G, IoT, peranti kecerdasan buatan, dan peralatan diagnostik perubatan generasi akan datang.
Sebab mengapa industri semakin memilih PCB multilayer adalah jelas: mereka memberikan prestasi dan kebolehpercayaan yang unggul berbanding dengan alternatif tunggal lapisan atau dua lapisan. Berikut adalah beberapa manfaat yang paling penting yang menjelaskan penggunaannya yang meluas:
Integriti isyarat tinggi: Dengan impedans terkawal dan pelbagai pesawat tanah, PCB multilayer meminimumkan gangguan isyarat. Ini penting untuk aplikasi berkelajuan tinggi seperti pelayan data dan stesen asas 5G.
Reka Bentuk Kompak: Menumpukan lapisan secara menegak mengurangkan keperluan untuk permukaan papan yang lebih besar, membolehkan pengeluar membuat produk lebih kecil dan lebih ringan tanpa kehilangan kuasa.
Ketahanan yang dipertingkatkan: PCB multilayer dibina dengan bahan berkualiti tinggi yang menahan tekanan alam sekitar, termasuk turun naik suhu, getaran, dan kejutan mekanikal.
Mengurangkan Gangguan Elektromagnet (EMI): Penggunaan pesawat tanah dan penghalaan strategik membantu melindungi litar sensitif dari bunyi bising, memastikan prestasi yang konsisten.
Fleksibiliti: Dari alat pengguna ke satelit, PCB multilayer boleh disesuaikan dengan pelbagai industri dan aplikasi.
Sebagai contoh, dalam industri automotif, Multilayer PCBS Power Advanced Driver-Assistance Systems (ADAS), infotainment dalam kenderaan, dan sistem pengurusan bateri dalam kenderaan elektrik. Dalam peralatan perubatan, mereka adalah penting untuk pengimbas MRI, alat pacu jantung, dan sistem pengimejan, di mana kebolehpercayaan boleh bermakna kehidupan atau kematian. Dalam sektor telekomunikasi, PCB multilayer membolehkan penghantaran data frekuensi tinggi merentasi peranti padat yang memerlukan sambungan yang stabil.
Keupayaan PCB multilayer untuk mengimbangi pengurangan saiz, peningkatan prestasi, dan kebolehpercayaan menjadikan mereka pilihan yang tidak boleh dirunding dalam ekosistem elektronik moden.
S1: Apakah perbezaan utama antara PCB multilayer dan PCB dua lapisan?
PCB dua lapisan mempunyai hanya dua lapisan konduktif, mengehadkan kerumitan routing litar. PCB multilayer, bagaimanapun, menyusun tiga atau lebih lapisan konduktif, membolehkan lebih banyak reka bentuk padat, integriti isyarat yang lebih baik, dan prestasi yang lebih tinggi. Ini menjadikan PCB multilayer pilihan pilihan untuk aplikasi berkelajuan tinggi, berkepadatan tinggi, dan kebolehpercayaan tinggi.
S2: Berapa lama PCB multilayer biasanya bertahan dalam menuntut aplikasi?
Jangka hayat PCB multilayer bergantung kepada pemilihan bahan, persekitaran operasi, dan kualiti pembuatan. Dengan High-TG FR4 atau bahan khusus seperti Polyimide, PCB multilayer boleh bertahan 10-20 tahun atau lebih dalam aplikasi perindustrian atau aeroangkasa. Pengurusan haba yang betul dan penamat permukaan melanjutkan ketahanan.
Memandangkan permintaan untuk elektronik maju berkembang, perniagaan memerlukan rakan kongsi PCB yang boleh menyampaikan bukan hanya produk, tetapi kebolehpercayaan jangka panjang.Fanwaytelah menubuhkan dirinya sebagai pengeluar PCB multilayer yang dipercayai dengan menggabungkan proses fabrikasi terkini dengan kawalan kualiti yang ketat. Dari prototaip kecil untuk pengeluaran berskala besar, Fanway memastikan setiap lembaga memenuhi piawaian antarabangsa untuk prestasi dan keselamatan.
Sekiranya anda mencari PCB multilayer yang tahan lama dan berprestasi tinggi yang disesuaikan dengan aplikasi khusus anda, sekarang adalah masa untuk berhubung dengan pasukan kami.Hubungi kamiHari ini untuk mengetahui bagaimana Fanway dapat menyokong inovasi seterusnya dengan penyelesaian PCB bertaraf dunia.
-
