Apa yang menjadikan PCB tembaga berat sebagai pilihan terbaik untuk aplikasi kuasa tinggi?
2025-09-09
Dalam industri elektronik hari ini, permintaan untuk papan litar bercetak berprestasi tinggi dan tahan lama (PCB) berkembang pesat.PCB tembaga beratS, juga dikenali sebagai PCB tembaga tebal, telah menjadi penyelesaian pilihan untuk industri yang memerlukan kapasiti semasa yang tinggi, pengurusan terma unggul, dan kebolehpercayaan yang dipertingkatkan di bawah keadaan yang melampau. Dari sistem kuasa automotif ke peralatan tenaga boleh diperbaharui, papan ini memainkan peranan penting dalam elektronik moden.
Apakah PCB tembaga berat dan mengapa ia penting?

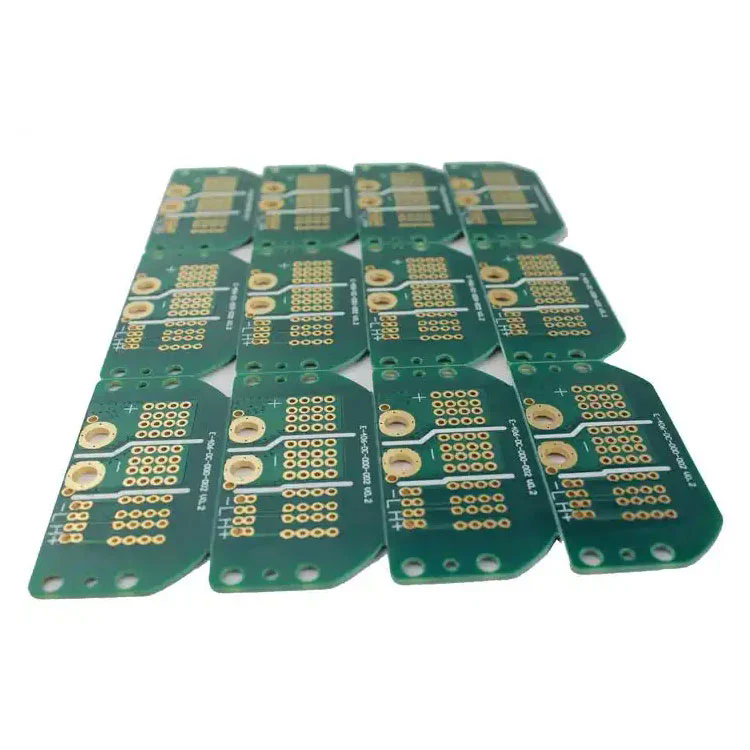

PCB tembaga berat adalah sejenis papan litar bercetak yang mengandungi konduktor tembaga dengan ketebalan dari 3 oz/ft² hingga 20 oz/ft² atau lebih. Tidak seperti PCB standard, yang biasanya menggunakan lapisan tembaga 1 oz/ft² atau kurang, PCB tembaga berat direka untuk mengendalikan beban semasa yang lebih tinggi dan menahan tekanan terma yang melampau.
Faedah utama PCB tembaga berat
Kapasiti Pembawa Semasa Tinggi - Lapisan tembaga yang lebih tebal membolehkan PCB mengendalikan arus yang lebih tinggi tanpa terlalu panas atau merosakkan litar.
Pengurusan terma yang lebih baik - PCB tembaga berat menghilangkan haba dengan lebih berkesan, menjadikannya sesuai untuk aplikasi di mana ketumpatan kuasa tinggi.
Kekuatan mekanikal yang dipertingkatkan - Penyaduran tembaga tebal menambah ketegaran dan ketahanan, yang membolehkan lembaga menahan persekitaran operasi yang keras.
Kemungkinan reka bentuk padat-Pereka boleh mengintegrasikan litar semasa dan rendah semasa ke papan yang sama, mengurangkan saiz dan berat keseluruhan.
Kebolehpercayaan yang lebih baik-Dengan mengurangkan risiko kegagalan litar di bawah beban tinggi, papan ini sesuai untuk aplikasi misi kritikal.
PCB tembaga berat amat penting dalam elektronik kuasa, sistem automotif, peralatan perindustrian, penyelesaian tenaga boleh diperbaharui, dan teknologi aeroangkasa. Dengan meningkatkan ketebalan tembaga, jurutera dapat memastikan aliran arus yang cekap dan mengurangkan peluang kegagalan yang berkaitan dengan haba, menjadikan papan ini sebagai keperluan untuk elektronik moden.
Spesifikasi teknikal PCB tembaga berat
Apabila memilih PCB tembaga berat, spesifikasi teknikal memainkan peranan penting dalam menentukan prestasi dan kesesuaian untuk aplikasi anda. Berikut adalah jadual komprehensif yang meringkaskan spesifikasi tipikal PCB tembaga berat kami:
Spesifikasi
Perincian
Ketebalan tembaga
3 oz/ft² hingga 20 oz/ft² (disesuaikan)
Kiraan lapisan
1 hingga 32 lapisan
Bahan asas
FR4, Rogers, Polyimide, Teras Logam
Ketebalan papan
0.8 mm hingga 6.0 mm
Kemasan permukaan
Hasl, sebulat suara, OSP, perak rendaman, enepig
Topeng solder
Hijau, Biru, Merah, Hitam, Putih
Lebar jejak minimum
3 batu
Jarak minimum
3 batu
Kekonduksian terma
Tinggi, dioptimumkan untuk pelesapan haba
Suhu operasi
-55 ° C hingga +150 ° C.
Aplikasi
Kuasa elektronik, automotif, aeroangkasa, jentera perindustrian, inverter solar
Dengan memilih spesifikasi yang betul, jurutera dapat mengoptimumkan PCB untuk persekitaran tinggi, suhu tinggi, atau kebolehpercayaan tinggi. Sebagai contoh, penukar kuasa dan pengawal kenderaan elektrik memerlukan papan dengan ketebalan tembaga di atas 8 oz, manakala pemandu motor perindustrian mungkin memerlukan kapasiti yang lebih tinggi.
Bagaimana PCB tembaga berat dibuat?
Proses pembuatan PCB tembaga berat berbeza jauh dari PCB standard disebabkan oleh ketebalan tembaga yang meningkat. Teknik khusus digunakan untuk memastikan ketahanan dan ketepatan.
Pemilihan bahan
Proses ini bermula dengan memilih laminates berkualiti tinggi seperti FR4 atau substrat teras logam. Bahan yang dipilih mesti menahan haba yang melampau dan tekanan mekanikal.
Etching lanjutan
PCB standard menggunakan proses etsa mudah, tetapi PCB tembaga berat memerlukan etsa perbezaan untuk memastikan bentuk konduktor yang tepat tanpa pemotongan. Ini adalah penting untuk mengekalkan integriti jejak tembaga tebal.
Penyaduran dan melalui pengisian
Teknologi penyaduran digunakan untuk membina ketebalan tembaga di permukaan dan dalam vias. Penyaduran melalui lubang meningkatkan aliran semasa antara lapisan dan menghalang terlalu panas.
Proses Laminasi
Lapisan tembaga berganda dilaminasi di bawah suhu dan tekanan tinggi. Sistem resin khusus digunakan untuk mencegah penyahkawalan dan mengekalkan integriti struktur.
Topeng solder dan kemasan permukaan
Topeng solder suhu tinggi digunakan untuk melindungi jejak tembaga. Kemasan permukaan seperti Enig atau Hasl ditambah untuk meningkatkan rintangan dan rintangan kakisan.
Ujian yang ketat
Setiap Lembaga menjalani ujian elektrik, ujian berbasikal haba, dan pemeriksaan kebolehpercayaan untuk memastikan ia memenuhi piawaian industri yang ketat.
Proses yang sangat terkawal ini memastikan bahawa PCB tembaga berat memberikan prestasi yang luar biasa, ketahanan, dan keselamatan, menjadikannya sesuai untuk aplikasi misi-kritikal.
Aplikasi dan kelebihan di seluruh industri
PCB tembaga berat digunakan secara meluas di seluruh industri di mana kuasa tinggi, suhu melampau, dan kebolehpercayaan adalah penting.
Elektronik kuasa
Digunakan dalam penyongsang, penerus, dan penukar kuasa, papan ini mengendalikan arus tinggi tanpa menjejaskan prestasi.
Sistem automotif
Pengawal kenderaan elektrik, sistem pengurusan bateri, dan lampu LED bergantung kepada PCB tembaga berat untuk kecekapan haba dan ketahanan jangka panjang.
Peralatan perindustrian
Motor tugas berat, sistem robot, dan jentera automasi kilang memerlukan PCB yang menahan arus dan suhu yang tinggi.
Tenaga boleh diperbaharui
Inverter solar, turbin angin, dan sistem penyimpanan tenaga bergantung kepada PCB tembaga berat untuk menguruskan beban yang berubah -ubah dengan cekap.
Aeroangkasa & Pertahanan
Dalam persekitaran misi kritikal, kebolehpercayaan tidak boleh dirunding. PCB tembaga berat memberikan prestasi yang stabil di bawah keadaan tekanan yang melampau.
Soalan Lazim Mengenai PCB Tembaga Berat
S1: Apakah perbezaan antara PCB standard dan PCB tembaga berat?
A: PCB standard biasanya menggunakan ketebalan tembaga sehingga 1 oz/ft², manakala tembaga berat PCB berkisar dari 3 oz/ft² hingga 20 oz/ft² atau lebih. Tembaga tebal membolehkan PCB tembaga berat untuk membawa arus yang lebih tinggi, meningkatkan pelesapan haba, dan mengendalikan tekanan mekanikal yang melampau, menjadikannya ideal untuk aplikasi kuasa tinggi.
S2: Bagaimana saya memilih ketebalan tembaga yang betul untuk PCB saya?
A: Ketebalan tembaga bergantung pada beban semasa, suhu operasi, dan kekangan reka bentuk anda. Contohnya:
Aplikasi di bawah 3a boleh menggunakan tembaga 1 oz.
Aplikasi antara 3A -10A umumnya memerlukan 2 oz hingga 4 oz tembaga.
Sistem kuasa tinggi di atas 10A sering menuntut tembaga 8 oz atau tebal. Perundingan dengan pengeluar PCB yang berpengalaman memastikan ketebalan tembaga yang optimum untuk keperluan projek anda.
Dalam era di mana elektronik mesti lebih kuat, boleh dipercayai, dan cekap, PCB tembaga berat memberikan kelebihan yang tidak dapat ditandingi. Mereka memberikan kapasiti pembawa semasa yang unggul, pengurusan terma yang luar biasa, dan ketahanan yang tahan lama di seluruh industri seperti automotif, tenaga boleh diperbaharui, automasi industri, dan aeroangkasa.
PadaFanway, kami pakar dalam pembuatan PCB tembaga berat berkualiti tinggi yang disesuaikan dengan spesifikasi tepat projek anda. Dengan keupayaan pengeluaran lanjutan dan kawalan kualiti yang ketat, kami memastikan prestasi optimum untuk aplikasi kuasa tinggi anda.
Jika anda mencari rakan kongsi yang dipercayai untuk menyampaikan penyelesaian PCB tembaga berat yang tahan lama, cekap, dan kos efektif,Hubungi kamiuntuk membincangkan keperluan anda.
