Papan litar bercetak(PCB) adalah tulang belakang senyap elektronik hari ini. Sama ada dalam telefon pintar, sistem kawalan automotif, pengimbas perubatan, atau modul navigasi aeroangkasa, PCB menyediakan asas fizikal dan elektrik yang menghubungkan semua komponen. Memahami bagaimana mereka bekerja bermula dengan mengiktiraf peralihan yang mereka bawa ke teknologi. Sebelum PCB, pendawaian dilakukan secara manual dengan sambungan point-to-point. Kaedah ini bukan sahaja terdedah kepada kesilapan tetapi juga skalabiliti terhad. PCB menyelesaikan isu -isu ini dengan menawarkan struktur standard dan berlapis yang memastikan reka bentuk, kebolehpercayaan, dan kecekapan pengeluaran besar -besaran.
Jadi, bagaimana sebenarnya mereka bekerja? Pada teras mereka, PCB melayani tiga tujuan utama:
Sokongan Mekanikal- Mengamankan komponen di tempat.
Sambungan elektrik- Menyediakan laluan konduktif untuk aliran semasa.
Integriti isyarat- Memastikan isyarat elektronik bergerak dengan kehilangan atau gangguan yang minimum.

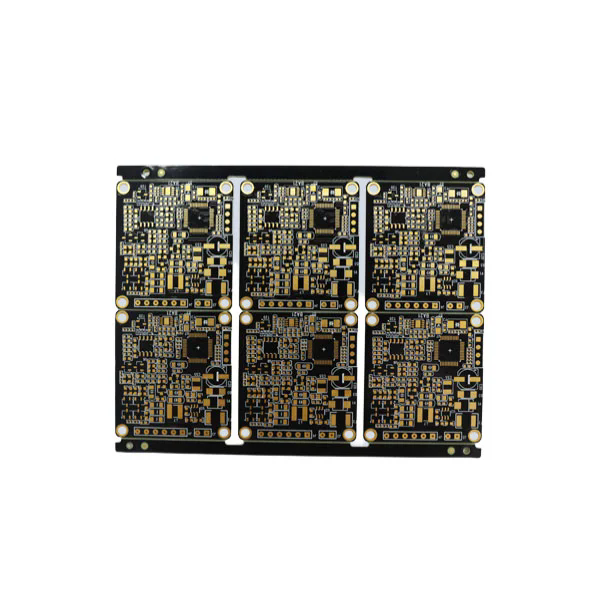

Pembinaan melibatkansubstrat, biasanya FR4 fiberglass atau bahan lain, yang bertindak sebagai lapisan penebat. Di samping itu, foil tembaga dilaminasi, terukir ke dalam laluan, dan dilapisi dengan kemasan pelindung. Hasil akhirnya adalah papan yang direka dengan teliti di mana perintang, kapasitor, microchips, dan penyambung boleh dipasang.
PCB boleh menjadi satu sisi, dua sisi, atau multilayered bergantung kepada kerumitan reka bentuk. PCB multilayer -kadang -kadang mencapai lebih daripada 40 lapisan -penting untuk peralatan pengkomputeran dan telekomunikasi lanjutan, di mana ketumpatan penghalaan isyarat adalah kritikal. Mereka menggabungkanVias(interkoneksi menegak) yang membolehkan isyarat melewati lapisan yang berlainan sambil mengekalkan integriti prestasi.
Pengurusan haba adalah satu lagi peranan penting PCB. Dengan merancang vias haba, tenggelam haba, atau menuangkan tembaga khas, pengeluar memastikan bahawa komponen sensitif kekal dalam suhu operasi yang selamat. Tanpa pertimbangan reka bentuk sedemikian, risiko kegagalan sistem meningkat dengan ketara.
Industri bergantung kepada pelbagai jenis PCB yang disesuaikan dengan aplikasi tertentu. Memahami bagaimana fungsi variasi ini memberikan gambaran tentang mengapa PCB kekal sangat diperlukan dalam pembuatan elektronik global.
PCB tunggal: Ini adalah jenis yang paling mudah, dengan trek tembaga hanya pada satu sisi papan. Mereka kos efektif dan digunakan secara meluas dalam kalkulator, radio, dan elektronik pengguna yang mudah.
PCB dua sisi: Menampilkan trek tembaga di kedua -dua belah pihak, mereka membolehkan reka bentuk litar yang lebih kompleks. Komponen boleh dipasang di kedua -dua belah pihak, meningkatkan ketumpatan.
PCB multilayer: Terdiri daripada tiga atau lebih lapisan tembaga konduktif, papan ini mengendalikan aplikasi yang sangat kompleks. Telefon pintar, peranti perubatan maju, dan elektronik aeroangkasa sering bergantung pada ini.
PCB yang tegar: Dibina di atas substrat pepejal, mereka menawarkan kestabilan dan ketahanan, menjadikannya biasa di kebanyakan peranti elektronik.
PCB yang fleksibel: Dibina menggunakan bahan -bahan bendable seperti polyimide, mereka boleh memutar dan melipat, sesuai untuk wearables dan elektronik padat.
PCB yang tegar: Hibrid yang menggabungkan kawasan tegar dan fleksibel, menawarkan kestabilan struktur dan fleksibiliti reka bentuk serentak.
PCB frekuensi tinggi: Dibuat dengan bahan khusus, mereka memastikan ketepatan isyarat untuk aplikasi seperti telekomunikasi dan sistem radar.
Untuk menyerlahkan parameter produk profesional dengan jelas, inilah jadual ringkasan:
| Parameter | Julat/spesifikasi biasa | Contoh permohonan |
|---|---|---|
| Bahan asas | FR4, Polyimide, CEM-1, Rogers | Elektronik Pengguna, Automotif, Peralatan RF |
| Ketebalan tembaga | 0.5 oz - 6 oz | Papan kuasa, kawalan perindustrian |
| Kiraan lapisan | 1 - 40+ | Dari Mainan ke Superkomputer |
| Kemasan permukaan | Hasl, Enig, OSP, perak rendaman, timah rendaman | Meningkatkan kebolehgunaan, rintangan kakisan |
| Lebar jejak minimum/jarak | 2 - 4 batu (reka bentuk lanjutan di bawah 2 mil mungkin) | Peranti interkoneksi berkepadatan tinggi (HDI) |
| Suhu operasi | -55 ° C hingga +150 ° C (reka bentuk khas sehingga 200 ° C +) | Aeroangkasa, ketenteraan, kawalan perindustrian |
| Pemalar dielektrik (DK) | 2.2 - 4.5 bergantung pada bahan | Penghantaran isyarat frekuensi tinggi |
| Kekonduksian terma | 0.25 - 2.0 w/mk (bergantung kepada substrat) | Litar sensitif haba |
Parameter ini menentukan prestasi, ketahanan, dan kebolehpercayaan setiap PCB. Pengilang dengan teliti memilih spesifikasi berdasarkan keperluan penggunaan akhir. Sebagai contoh, ECB PCB automotif menuntut rintangan haba yang lebih tinggi dan toleransi getaran berbanding dengan papan lampu LED yang mudah.
Kebolehpercayaan papan litar bercetak tidak hanya bergantung kepada reka bentuk tetapi juga pada proses pembuatan yang tepat. PCB berkualiti tinggi memerlukan pematuhan yang ketat terhadap piawaian antarabangsa seperti IPC-A-600 (penerimaan papan bercetak). Proses biasanya merangkumi langkah -langkah berikut:
Reka bentuk & susun atur- Jurutera membuat skema dan menterjemahkannya ke dalam fail Gerber, yang menentukan corak tembaga, lubang gerudi, dan topeng pateri.
Penyediaan substrat- FR4 atau bahan yang dipilih dipotong dan dilaminasi dengan kerajang tembaga.
Pemindahan imej & etsa- Corak litar dicetak dan tembaga yang tidak diingini terukir, meninggalkan laluan konduktif.
Penggerudian & penyaduran- Lubang digerudi untuk vias dan petunjuk komponen, kemudian dilapisi untuk memastikan kekonduksian.
Permohonan Masker Solder- Lapisan polimer pelindung digunakan, menebat jejak dan mencegah penyambungan solder.
Kemasan permukaan- Hasl (penyamaran solder udara panas), Enig (emas rendaman nikel), atau kemasan lain digunakan untuk meningkatkan kebolehpasaran.
Percetakan silkscreen- Tanda rujukan, logo, dan label ditambah.
Ujian elektrik-Probe terbang atau ujian berasaskan perlawanan memastikan bahawa semua sambungan sah dan tidak ada seluar pendek atau litar terbuka.
Pemeriksaan & Pembungkusan Akhir- Lembaga diperiksa secara visual, diukur, dan dibungkus mengikut keperluan pelanggan.
Kebolehpercayaan terus diperkuat dengan teknik seperti:
Kawalan impedansuntuk litar digital berkelajuan tinggi.
Pad pelepasan habauntuk mengoptimumkan pematerian.
Teknologi MicroviaUntuk PCB HDI padat.
Salutan conformalUntuk kelembapan dan rintangan habuk.
Pengilang global juga melaksanakanSistem Pengurusan Kualitiseperti ISO 9001, ISO/TS 16949 (Automotif), dan AS9100 (Aeroangkasa). Ini memastikan prestasi yang konsisten dan pematuhan terhadap industri yang menuntut.
Masa depan PCB terus berkembang dengan trend teknologi yang pesat. Aplikasi yang muncul di5G, peranti yang didorong oleh AI, kenderaan elektrik, dan IoTPapan permintaan yang lebih kurus, lebih cepat, dan lebih tahan lama. Inovasi termasuk:
HDI (interkoneksi berkepadatan tinggi) PCB: Membolehkan lebih banyak komponen di ruang yang lebih kecil, membolehkan telefon pintar dan teknologi yang boleh dipakai.
Komponen tertanam: Mengintegrasikan komponen pasif dan aktif secara langsung dalam lapisan PCB untuk penjimatan ruang.
PCB teras logam: Menggunakan pangkalan aluminium atau tembaga untuk pelesapan haba yang dipertingkatkan dalam pencahayaan LED dan elektronik kuasa.
Substrat biodegradable: Menjawab kebimbangan kemampanan, PCB mesra alam semakin mendapat perhatian.
PCB yang dicetak 3D: Menawarkan prototaip fleksibel dan geometri tersuai.
Memandangkan industri menuntut frekuensi yang lebih tinggi, kelajuan lebih cepat, dan kecekapan tenaga yang lebih baik, teknologi PCB terus menyesuaikan diri. Elektronik automotif, sebagai contoh, semakin memerlukan papan yang mampu menahan getaran tinggi, julat suhu yang luas, dan kawalan gangguan elektromagnet. Peranti perubatan bergantung kepada PCB miniatur yang mengekalkan kebolehpercayaan yang tinggi di dalam peralatan penjimatan nyawa. Syarikat-syarikat telekomunikasi melabur dalam PCB frekuensi tinggi untuk memastikan kehilangan isyarat minimum di stesen asas 5G.
Kesan inovasi ini adalah mendalam: sambungan yang lebih baik, pengangkutan yang lebih selamat, penjagaan kesihatan maju, dan penggunaan tenaga yang lebih cekap. Pada dasarnya, evolusi papan litar bercetak secara langsung mempengaruhi masa depan infrastruktur teknologi global.
S1: Berapa lama papan litar bercetak bertahan?
PCB berkualiti tinggi boleh berlangsung di mana saja dari 10 hingga 20 tahun bergantung kepada keadaan penggunaan, pemilihan bahan, dan pengurusan terma. PCB industri dan aeroangkasa, yang direka dengan spesifikasi yang lebih ketat, mungkin bertahan lebih lama dengan penyelenggaraan yang betul.
S2: Bagaimana saya memilih PCB yang sesuai untuk permohonan saya?
Memilih PCB yang betul melibatkan menilai persekitaran operasi, keperluan kuasa, kelajuan isyarat, dan kekangan reka bentuk fizikal. Sebagai contoh, PCB yang fleksibel sesuai untuk peranti yang boleh dipakai, manakala papan tegar multilayer lebih baik untuk sistem pemprosesan data berkelajuan tinggi. Berunding dengan pengeluar yang berpengalaman memastikan pilihan bahan dan reka bentuk yang optimum.
Papan litar bercetak adalah daya tersembunyi di sebalik teknologi moden, memastikan peranti tetap berfungsi, boleh dipercayai, dan cekap. Dari reka bentuk asas asas alat pengguna ke struktur multilayered yang canggih dalam peralatan aeroangkasa dan perubatan, PCB terus berkembang dan menyesuaikan diri dengan cabaran baru.
PadaFanway, Kami menggabungkan teknologi canggih, piawaian kualiti yang ketat, dan kepakaran industri untuk menyampaikan PCB yang memenuhi permintaan global yang pelbagai. Sekiranya anda mencari rakan kongsi yang dipercayai untuk menyokong keperluan pembuatan elektronik anda,Hubungi kamiHari ini dan temui bagaimana kita dapat menguasai inovasi anda.
-
