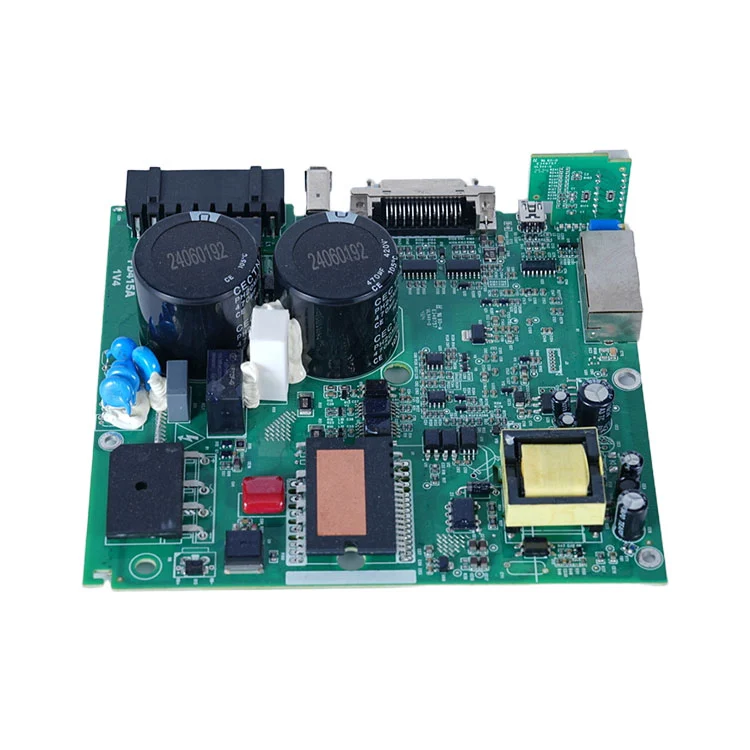

Prototaip pemasangan PCBmemainkan peranan penting dalam pembuatan elektronik moden. Ia membolehkan jurutera dan pereka untuk menguji, mengesahkan, dan mengoptimumkan reka bentuk litar sebelum melakukan pengeluaran berskala penuh. Dengan memasang PCB prototaip, kelemahan reka bentuk yang berpotensi dapat dikenalpasti lebih awal, memastikan kebolehpercayaan yang lebih tinggi dan kos pengeluaran yang lebih rendah. Di Shenzhen Fanway Technology Co., Ltd, kami pakar dalam menyampaikan perkhidmatan pemasangan PCB berkualiti tinggi yang disesuaikan untuk memenuhi tuntutan kedua-dua permulaan dan syarikat yang ditubuhkan.
Perhimpunan PCB prototaip biasanya melibatkan pematerian komponen elektronik ke papan litar bercetak untuk membuat prototaip kerja. Proses ini bukan sahaja mengesahkan prestasi elektrik reka bentuk tetapi juga menyediakan model ketara untuk demonstrasi produk, ujian, dan pembangunan selanjutnya.
Perhimpunan PCB prototaip melibatkan beberapa langkah utama yang memastikan produk akhir memenuhi spesifikasi reka bentuk:
Fabrikasi PCB:Selepas pemasangan, ujian fungsional memastikan bahawa prototaip beroperasi dengan betul. Langkah ini boleh termasuk pemeriksaan visual, pemeriksaan optik automatik (AOI), dan ujian elektrik.
Sumber Komponen:Semua komponen elektronik, termasuk perintang, kapasitor, IC, dan penyambung, diperolehi mengikut bil bahan (BOM).
Proses pemasangan:Komponen dipasang pada PCB menggunakan teknologi Mount Surface (SMT) atau teknologi melalui lubang (THT). Mesin automatik atau teknik pemasangan tangan boleh digunakan bergantung kepada kerumitan.
Soldering:Pematerian menjamin komponen elektrik dan mekanikal. Pematerian reflow adalah perkara biasa untuk SMT, manakala pematerian gelombang atau tangan digunakan untuk komponen THT.
Pemeriksaan & Ujian:Selepas pemasangan, ujian fungsional memastikan bahawa prototaip beroperasi dengan betul. Langkah ini boleh termasuk pemeriksaan visual, pemeriksaan optik automatik (AOI), dan ujian elektrik.
Proses ini memastikan bahawa pemasangan PCB prototaip bukan sahaja berfungsi seperti yang dimaksudkan tetapi juga berfungsi sebagai rujukan yang boleh dipercayai untuk pengeluaran besar -besaran.
Prototaip Profesional PCB Perhimpunan memerlukan pematuhan yang ketat terhadap spesifikasi teknikal. Berikut adalah jadual yang meringkaskan parameter biasa:
| Parameter | Penerangan |
|---|---|
| Saiz papan | Minimum: 10mm x 10mm, maksimum: 500mm x 500mm |
| Kiraan lapisan | 1-12 lapisan, bergantung kepada kerumitan reka bentuk |
| Jenis komponen | SMT, THT, pemasangan campuran |
| Topeng solder | Hijau, merah, biru, atau disesuaikan |
| Kemasan permukaan | Hasl, Enig, OSP, atau perak rendaman |
| Ketepatan penempatan komponen | ± 0.05mm untuk komponen SMT |
| Ujian & Pemeriksaan | AOI, X-ray, Ujian Fungsional |
Shenzhen Fanway Technology Co., Ltdmemastikan bahawa setiap prototaip pemasangan PCB memenuhi piawaian ini, memberikan kebolehpercayaan dan kebolehulangan yang tinggi.
Banyak syarikat mungkin tertanya-tanya mengapa perhimpunan prototaip diperlukan sebelum pembuatan berskala penuh. Berikut adalah kelebihan utama:
Pengesanan ralat:Pengenalpastian awal kelemahan reka bentuk menghalang kesilapan yang mahal dalam pengeluaran besar -besaran.
Pengesahan Reka Bentuk:Jurutera boleh menguji prestasi di bawah keadaan dunia sebenar.
Kecekapan masa:Prototaip Rapid mempercepat kitaran pembangunan produk.
Kos efektif:Mengesan dan membetulkan isu-isu dalam fasa prototaip jauh lebih murah daripada mengolah semula papan yang dihasilkan secara massal.
Pada dasarnya, pemasangan PCB prototaip mengurangkan risiko, menjimatkan masa, dan memastikan kualiti produk yang lebih baik.
Perhimpunan PCB berkualiti tinggi bergantung kepada gabungan kejuruteraan mahir, peralatan canggih, dan kawalan kualiti yang ketat:
Pengesahan Komponen:Mengesahkan semua bahagian memenuhi spesifikasi sebelum pemasangan.
ডায়াগনস্টিক এবং পর্যবেক্ষণ সরঞ্জামের নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করা।Menggunakan mesin pick-and-place automatik untuk penempatan komponen SMT yang tepat.
Pematerian terkawal:Parameter pematerian reflow dan gelombang dipantau dengan teliti untuk mencegah kecacatan.
Ujian menyeluruh:Ujian fungsional memastikan lembaga yang dipasang memenuhi keperluan elektrik dan mekanikal.
Shenzhen Fanway Technology Co., Ltdmenggunakan amalan terbaik ini, menjamin PCB prototaip yang siap untuk penilaian yang boleh dipercayai dan pembangunan selanjutnya.
S1: Apakah perbezaan antara pemasangan PCB prototaip dan pemasangan PCB pengeluaran?
A1:Perhimpunan PCB prototaip direka untuk ujian dan pengesahan. Ia biasanya melibatkan kuantiti yang kecil dan mungkin memerlukan pemasangan tangan untuk komponen kompleks. Perhimpunan PCB pengeluaran memberi tumpuan kepada pembuatan berskala besar dengan proses yang dioptimumkan untuk kelajuan dan kecekapan kos.
S2: Berapa lama masa yang diperlukan untuk melengkapkan pemasangan PCB prototaip?
A2:Masa pemulihan bergantung kepada kerumitan papan dan ketersediaan komponen. Biasanya, ia berkisar antara 5 hingga 15 hari bekerja. Shenzhen Fanway Technology Co., Ltd menyediakan perkhidmatan dipercepatkan untuk projek -projek yang mendesak.
S3: Bolehkah saya menguji reka bentuk saya semasa peringkat pemasangan PCB prototaip?
A3:Ya, ujian fungsional adalah bahagian standard pemasangan prototaip. Ini membolehkan pereka untuk mengesahkan litar, menguji integrasi perisian, dan mengoptimumkan prestasi reka bentuk sebelum berpindah ke pengeluaran besar -besaran.
Perhimpunan PCB prototaip adalah penting dalam pelbagai sektor:
Elektronik Pengguna:Lelaran cepat untuk telefon pintar, wearables, dan peranti rumah pintar.
Elektronik Automotif:Modul kawalan, sensor, dan unit paparan.
Peranti Perubatan:Memastikan keselamatan dan kebolehpercayaan peralatan diagnostik dan pemantauan.
Automasi Perindustrian:Mengesahkan litar kawalan dan peranti IoT.
Shenzhen Fanway Technology Co., Ltdmelayani pelanggan di seluruh industri ini, menyediakan penyelesaian tersuai untuk memenuhi keperluan projek tertentu.
Perhimpunan PCB prototaip adalah langkah penting dalam mengubah idea inovatif ke dalam produk elektronik berfungsi. Dengan memanfaatkan perkhidmatan pemasangan profesional, syarikat dapat meminimumkan kesilapan, mengoptimumkan prestasi, dan mempercepat kitaran pembangunan produk mereka.Shenzhen Fanway Technology Co., LtdMenawarkan perkhidmatan pemasangan PCB prototaip pakar dengan tumpuan kepada kualiti, ketepatan, dan kebolehpercayaan. Untuk perniagaan yang bertujuan untuk mengubah reka bentuk elektronik mereka menjadi prototaip berfungsi sepenuhnya,menghubungiShenzhen Fanway Technology Co., Ltdadalah langkah pertama ke arah kejayaan.
