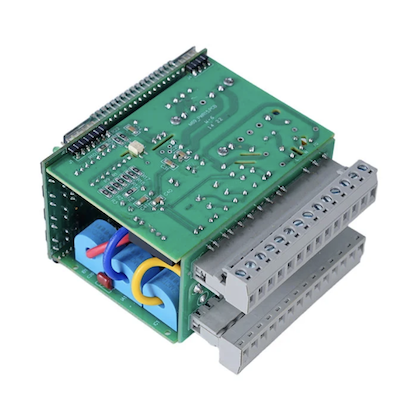

Pemasangan Papan Litar PCB Berketumpatan Tinggi dengan Pakej BGA

Pemasangan Papan Litar PCB Berketumpatan Tinggi dengan perkhidmatan Pakej BGA daripada Fanway sesuai untuk pemproses AI, peralatan telekomunikasi, peranti perubatan dan kawalan industri. Pakej BGA dibina dengan acuan silikon untuk pemprosesan, lapisan saling menyambung yang menyambungkan dadu ke substrat, dan susunan bola pateri di bahagian bawah yang melekat pada PCB. Reka bentuk ini menyediakan ketumpatan sambungan yang tinggi, laluan isyarat pendek untuk prestasi elektrik yang lebih baik, pemindahan haba yang cekap ke papan dan ciri penjajaran diri semasa pematerian yang membetulkan offset peletakan kecil. Perkhidmatan kami menguruskan aliran kerja penuh daripada sokongan susun atur PCB melalui pemasangan dan pemeriksaan akhir.

Bagaimana BGA Berfungsi?

Pakej BGA bersambung ke PCB melalui susunan bola pateri di bahagian bawah komponen. Semasa proses pengaliran semula, semua bebola pateri dipanaskan secara serentak hingga ke takat lebur. Ketegangan permukaan pateri cair menarik komponen ke dalam penjajaran tepat dengan pad PCB, membentuk sambungan elektrik, mekanikal dan haba secara serentak. Kesan penjajaran diri ini mengimbangi ralat peletakan kecil dan merupakan sebab pemasangan BGA boleh mencapai hasil yang tinggi walaupun saiz pic yang kecil.

Apakah Kelebihan Pembungkusan BGA?

Pembungkusan BGA ialah pilihan arus perdana untuk cip mewah kerana kelebihan berikut.

Ketumpatan tinggi

Ia menyokong ratusan atau beribu-ribu sambungan dalam jejak yang padat, membolehkan reka bentuk yang kompleks.

Prestasi elektrik yang unggul

Ia datang daripada laluan sambung pendek yang mengurangkan kearuhan dan rintangan, dengan berkesan meminimumkan herotan isyarat frekuensi tinggi untuk aplikasi RF dan berkelajuan tinggi.

Pengurusan haba yang lebih baik

Ia berlaku kerana bola pateri mengalirkan haba ke PCB dengan lebih cekap daripada petunjuk tradisional.

Kesan penjajaran diri

BGA Circuit Boards Surface Mount Assembly of PCB bermakna semasa pengaliran semula, tegangan permukaan pateri cair secara automatik membetulkan sisihan peletakan kecil, meningkatkan hasil pemasangan.

Proses Perhimpunan BGA

Pemasangan Papan Litar PCB Berketumpatan Tinggi dengan Pakej BGA ialah segmen pemasangan SMT yang paling mencabar. Setiap langkah memerlukan kawalan yang tepat untuk mencapai sambungan yang boleh dipercayai.

1. Reka Bentuk Pad PCB

Dua pilihan wujud. Pad NSMD tidak mempunyai topeng pateri di atas tepi pad, memberikan dimensi yang konsisten dan sambungan mekanikal yang lebih kuat. Pad SMD mempunyai topeng pateri yang menutupi tepi pad, menumpukan tegasan haba dan menghasilkan kawasan pateri berkesan yang lebih kecil. Untuk litar digital berkelajuan tinggi, NSMD lebih disukai. Apabila padang BGA berkurangan kepada 0.5mm atau ke bawah, melalui pad menjadi perlu kerana kipas tulang anjing tradisional tidak boleh muat. Melalui pengisian dan penyaduran kerataan adalah kritikal. Permukaan yang tidak rata mewujudkan lompang semasa pengaliran semula.

2. Reka Bentuk Stensil

Reka bentuk stensil menentukan jumlah tampal pateri. Untuk pemasangan BGA nada halus, stensil potong laser dan elektro digilap dengan pampasan saiz apertur diperlukan. Untuk BGA pic 0.4mm, ketebalan stensil biasanya 0.1mm. Saiz dan bentuk apertur dilaraskan untuk mencapai kelantangan tampal yang betul bagi setiap saiz bola BGA.

3. Penempatan

Komponen BGA diletakkan menggunakan peralatan pick-and-place automatik dengan penjajaran penglihatan. Ketepatan peletakan +/- 0.03mm memastikan setiap bola pateri sejajar dengan pad yang sepadan.

4. Aliran Semula Pateri

Profil aliran semula ialah parameter paling kritikal dalam pemasangan BGA. Profil terdiri daripada empat peringkat. Prapanas menggunakan kadar tanjakan 1 hingga 3°C sesaat, mengurangkan pembezaan suhu antara BGA dan PCB untuk mengelakkan letupan. Rendam tahan pada 150 hingga 200°C selama 60 hingga 90 saat, mengaktifkan fluks dan mengeluarkan oksida. Reflow mencapai suhu puncak 235 hingga 245°C untuk SAC305 tanpa plumbum, dengan masa melebihi cecair 60 hingga 90 saat. Penyejukan menggunakan kadar penyejukan 2 hingga 4°C sesaat, menapis struktur bijian untuk kehidupan keletihan yang lebih baik. Suhu di bawah minimum menyebabkan sendi sejuk. Suhu melebihi maksimum merosakkan struktur dalaman komponen BGA.

Keupayaan Teknikal Fanway

Pemasangan Papan Litar PCB Berketumpatan Tinggi dengan perkhidmatan Pakej BGA daripada Fanway termasuk keupayaan teknikal berikut.

Julat Saiz BGA: Memasang komponen BGA daripada 1x1mm hingga 50x50mm, meliputi BGA mikro untuk peranti mudah alih dan FCBGA badan besar untuk pemproses berprestasi tinggi.

Saiz Padang: Pic minimum 0.4mm dengan ketepatan peletakan +/- 0.03mm. Pitch di bawah 0.4mm dinilai kes demi kes.

Kiraan Lapisan Papan: Sokongan pemasangan untuk papan daripada 1 hingga 108 lapisan, meliputi papan dua sisi ringkas melalui satah belakang kiraan lapisan tinggi yang kompleks.

Ketebalan Papan: Menyokong ketebalan papan daripada 0.2mm hingga 10.0mm, meliputi litar lentur melalui satah belakang tegar.

Sokongan Komponen Pasif: Memasang komponen pasif hingga 01005 dan 0201 bersama pakej BGA pada papan yang sama.

Bola pateri: Menyokong kedua-dua aloi pateri plumbum dan bebas plumbum.

Pensijilan: ISO9001, ISO14001, ISO13485, RoHS, IPC.

Aplikasi

Pemasangan BGA PCB adalah penting untuk aplikasi yang memerlukan ketumpatan I/O tinggi, integriti isyarat dan prestasi terma. Perhimpunan Papan Litar PCB Berketumpatan Tinggi dengan Pakej BGA berfungsi untuk sektor utama ini.

AI dan Pengkomputeran Berprestasi Tinggi: GPU, pemecut AI dan pemproses pelayan menggunakan pakej FCBGA yang besar dengan beribu-ribu sambungan.

Telekomunikasi: Cip jalur asas 5G, pemproses rangkaian dan ASIC pensuisan memerlukan BGA nada halus untuk penghantaran data berkelajuan tinggi.

Peranti Perubatan: Peralatan pengimejan diagnostik, monitor pesakit dan instrumen perubatan mudah alih menggunakan BGA untuk elektronik yang padat dan boleh dipercayai.

Kawalan Perindustrian: PLC, pemacu motor dan pengawal automasi menggunakan BGA untuk pemprosesan dan fungsi komunikasi.

Elektronik Pengguna: Telefon pintar, tablet dan boleh pakai menggunakan BGA mikro untuk reka bentuk terhad ruang.

Mengapa Bekerja dengan Fanway untuk Perhimpunan BGA PCB anda?

Peralatan Penempatan Ketepatan

Ketepatan peletakan +/- 0.03mm menyokong BGA nada halus hingga 0.4mm.

Pemprofilan Aliran Semula Terkawal

Ketuhar aliran semula berbilang zon membolehkan profil terma yang tepat untuk jenis pakej BGA yang berbeza dan aloi pateri.

Pemeriksaan X-ray

Sistem X-ray 2D dan 3D mengesahkan kualiti bersama untuk setiap BGA pada setiap papan.

BGA Rework dan Reballing

Stesen kerja semula khusus dengan profil terma terkawal melakukan penyingkiran BGA, pembersihan pad, bebola semula dan penggantian kepada piawaian IPC-7711/7721.

Sokongan Reka Bentuk

Perundingan susun atur PCB untuk pengoptimuman penghalaan BGA, termasuk cadangan reka bentuk pad dan strategi melalui dalam pad.

Perkhidmatan Lengkap

Daripada pengoptimuman susun atur PCB melalui penyumberan komponen, pemasangan, pemeriksaan dan kerja semula, semuanya melalui satu titik hubungan.

Pensijilan

ISO9001, ISO14001, ISO13485, RoHS, IPC, dengan proses pemasangan yang mematuhi piawaian IPC-A-610 dan IPC-7095.

Perkhidmatan Pemasangan BGA Tersuai

Fanway menyediakan Pemasangan Papan Litar PCB Berketumpatan Tinggi tersuai dengan perkhidmatan Pakej BGA yang disesuaikan dengan keperluan reka bentuk dan pengeluaran khusus.

Sokongan Reka BentukPasukan kejuruteraan kami bekerjasama dengan anda semasa fasa susun atur PCB untuk mengoptimumkan reka bentuk pad, melalui peletakan, dan penghalaan kipas untuk pakej BGA, mengurangkan risiko isu pemasangan sebelum pengeluaran bermula.

Penyumberan KomponenKami mengendalikan perolehan komponen BGA melalui rantaian bekalan yang dibenarkan, memastikan ketulenan dan kebolehkesanan. Untuk komponen yang mempunyai masa pendahuluan yang panjang atau status akhir hayat, kami menyediakan cadangan alternatif.

Pilihan PerhimpunanPerkhidmatan termasuk pemasangan prototaip, pengeluaran volum, kerja semula, bebola semula dan penggantian komponen. Kami menyesuaikan diri dengan peringkat projek dan keperluan jadual anda.

Ujian TersuaiProtokol ujian ditakrifkan setiap projek, tidak digunakan secara seragam. Kami menyesuaikan pemeriksaan dan ujian kepada jenis pakej BGA tertentu, kerumitan papan dan keperluan aplikasi.

Pembungkusan dan PenghantaranPapan dibersihkan, disalut jika dinyatakan, dibungkus mengikut piawaian ESD dan dihantar dengan dokumentasi kebolehkesanan penuh ke lokasi ditetapkan anda.

Soalan Lazim

S: Berapakah minimum padang BGA yang boleh dipasang oleh Fanway?
A: Fanway menyokong pemasangan BGA ke padang 0.4mm sebagai standard. Pitch di bawah 0.4mm dinilai kes demi kes.

S: Adakah Fanway menyediakan sokongan reka bentuk untuk pemasangan BGA?
A: Ya. Fanway menyediakan perundingan susun atur PCB untuk pengoptimuman penghalaan BGA, termasuk cadangan mengenai reka bentuk pad, pengisian melalui dalam pad dan strategi kipas.

S: Apakah masa pemulihan biasa untuk pemasangan BGA?
J: Prototaip pemasangan BGA biasanya dihantar dalam masa 5 hingga 7 hari bekerja. Pesanan volum dijadualkan berdasarkan ketersediaan komponen dan kerumitan papan. Perkhidmatan terpantas disediakan.

S: Bolehkah Fanway mengolah semula BGA yang telah gagal?
A: Ya. Fanway menyediakan penyingkiran BGA, pembersihan pad, bebola semula dan penggantian menggunakan stesen kerja semula khusus dengan profil terma terkawal. Kerja semula dilakukan mengikut piawaian IPC-7711/7721.

S: Apakah jenis pakej BGA yang Fanway menyokong?
A: Fanway menyokong pakej PBGA, CBGA, FCBGA, Micro BGA dan LGA, serta µBGA, CTBGA, CABGA, CVBGA dan VFBGA.
