Dalam produk elektronik moden, papan litar bercetak (PCB) adalah komponen teras yang sangat diperlukan. Ia bukan sahaja pembawa pelbagai komponen elektronik, tetapi juga menentukan kualiti sambungan elektrik dan kestabilan operasi seluruh mesin. Dengan perkembangan pesat teknologi elektronik, pelbagai jenisPCBjuga muncul untuk memenuhi keperluan pelbagai aplikasi yang kompleks. Artikel ini akan memberi anda pengenalan terperinci kepada jenis papan litar bercetak biasa dan senario yang berkenaan.
Papan tunggal adalah struktur PCB yang paling asas. Corak konduktif hanya diedarkan di satu sisi substrat, dan sisi lain digunakan untuk memasang komponen elektronik. Papan litar jenis ini mempunyai proses pembuatan mudah dan kos rendah, dan digunakan secara meluas dalam produk kos rendah dan rendah seperti mainan elektronik, peralatan rumah tangga, pencahayaan LED, dan radio.
Ciri -ciri:
Kos rendah
Struktur mudah
Mudah untuk menghasilkan massa
Tidak seperti papan satu sisi, dua sisiPCBMempunyai corak konduktif di kedua -dua belah substrat, dan sambungan elektrik di kedua -dua belah pihak dicapai melalui vias. Struktur ini sangat meningkatkan ketumpatan pendawaian dan kerumitan litar, dan sesuai untuk peranti elektronik dengan lebih banyak fungsi dan lebih banyak struktur padat.
Aplikasi biasa: Panel kawalan industri, instrumentasi, peralatan bekalan kuasa, peralatan rumah pintar, dll.

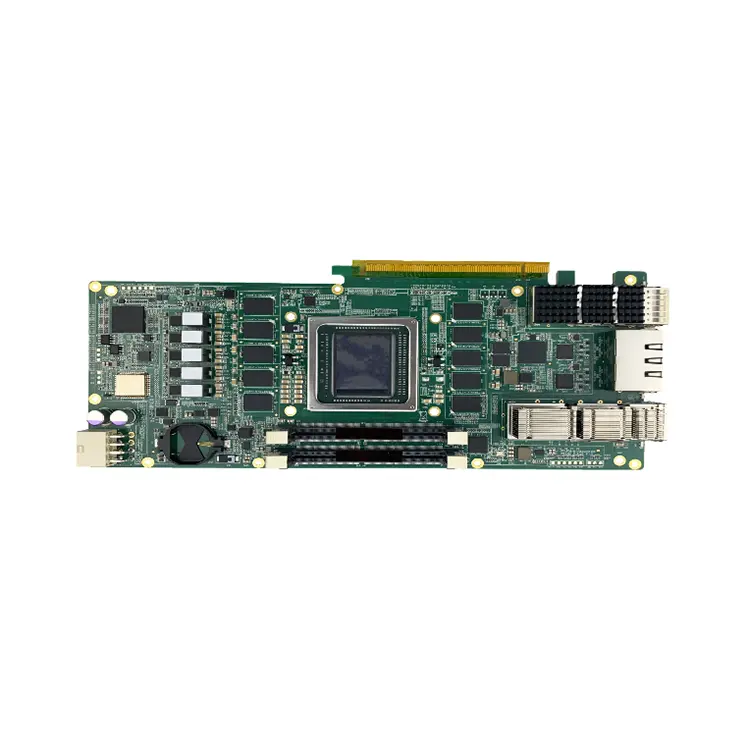

PCB multilayer terdiri daripada lebih daripada tiga lapisan lapisan konduktif (biasanya 4, 6, 8, atau bahkan berpuluh -puluh lapisan), dipisahkan oleh bahan penebat di tengah dan dihubungkan dengan lubang buta atau terkubur. Papan litar jenis ini boleh mencapai ketumpatan pendawaian yang lebih tinggi dan keserasian elektromagnet yang lebih kuat, sesuai untuk peranti elektronik mewah.
Digunakan secara meluas dalam:
Peralatan komunikasi
Peralatan perubatan
Motherboard komputer berprestasi tinggi
Produk elektronik aeroangkasa dan ketenteraan
Kelebihan:
Penggunaan ruang yang tinggi
Prestasi elektrik yang baik
Keupayaan anti-interferensi yang kuat
Papan litar yang fleksibel diperbuat daripada substrat plastik fleksibel (seperti filem polyimide atau poliester), mempunyai fleksibiliti yang baik, dan boleh dibengkokkan, dilipat atau dipintal. FPC digunakan secara meluas dalam produk elektronik nipis dan ringan seperti telefon pintar, komputer riba, kamera, peranti yang boleh dipakai, dll.
Ciri -ciri utama:
Bendable dan dilipat
Saiz ringan dan kecil
Pemasangan fleksibel
Papan tegar-fleksibel menggabungkan kelebihan PCB yang tegar dan PCB yang fleksibel, dan mempunyai kedua-dua kawasan tegar dan fleksibel di papan litar yang sama. Struktur ini sangat sesuai untuk peranti elektronik dengan ruang terhad dan pelbagai lipatan, seperti peralatan pemantauan perubatan, modul kamera, dan sistem komunikasi ketenteraan.
Kelebihan:
Dapat menjimatkan penyambung dan pendawaian
Meningkatkan kestabilan penghantaran isyarat
Struktur padat dan kebolehpercayaan yang tinggi
PCB frekuensi tinggi menggunakan bahan frekuensi tinggi khas, seperti PTFE (polytetrafluoroethylene), dan lain-lain, yang boleh menyokong penghantaran isyarat frekuensi tinggi yang stabil. Jenis PCB ini digunakan terutamanya dalam sistem radar, peralatan komunikasi frekuensi radio, antena 5G, radar automotif, dan majlis -majlis lain dengan keperluan integriti isyarat yang sangat tinggi.
Ciri -ciri:
Pemalar dielektrik rendah
Prestasi frekuensi tinggi yang stabil
Sesuai untuk aplikasi komunikasi berkelajuan tinggi
PCB berasaskan logam (seperti substrat aluminium, substrat tembaga) menggunakan bahan logam sebagai lapisan konduktif haba, mempunyai prestasi pelesapan haba yang baik, dan sering digunakan dalam kuasa LED, elektronik automotif, modul kuasa dan produk lain dengan keperluan yang ketat pada pelesapan haba.
Kelebihan:
Kekonduksian terma yang kuat
Kekuatan mekanikal yang tinggi
Memanjangkan hayat komponen elektronik
Sebagai "sistem saraf pusat" produk elektronik, jenis papan litar bercetak secara langsung mempengaruhi prestasi, jumlah, kos dan juga kestabilan produk. Memahami ciri -ciri struktur dan senario aplikasi pelbagai PCB akan membantu syarikat memilih lebih tepat dan meningkatkan daya saing produk.
