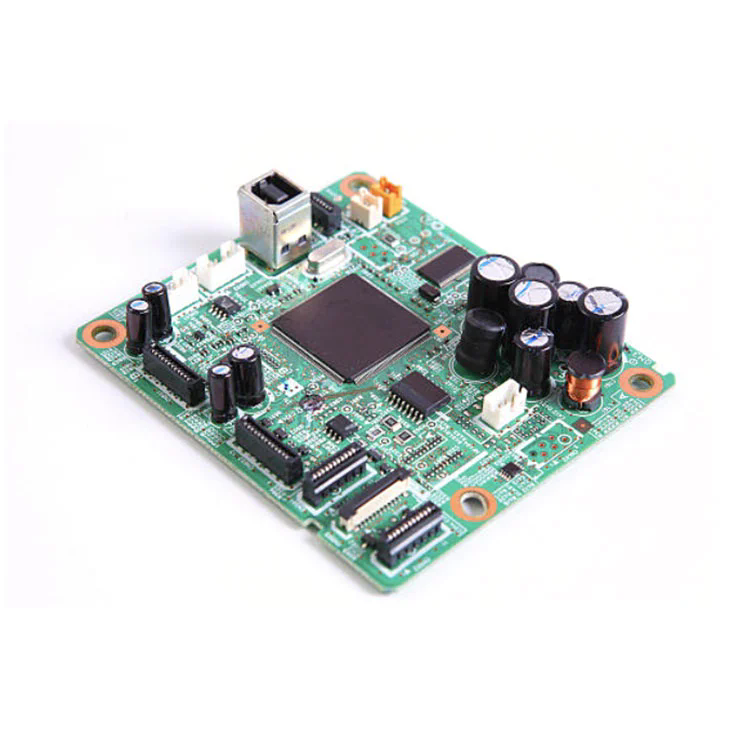

Dalam dunia elektronik yang berkembang pesat hari ini, keupayaan untuk menggabungkan pelbagai teknologi PCB-rigid, flex, tegar-flex-ke dalam satu penyelesaian bersepadu telah menjadi kritikal.Perhimpunan PCB bercampursemakin terkenal kerana ia membolehkan:
Reka bentuk yang padat, ringan: menggabungkan substrat tegar dan fleksibel untuk faktor bentuk penjimatan ruang.
Ketahanan dan kebolehpercayaan yang lebih baik: Lapisan flex menyerap tekanan mekanikal, mengurangkan kegagalan.
Kecekapan Kos: Menggabungkan proses untuk mengurangkan langkah -langkah pemasangan, sumber, dan inventori.
Trend carian Google semasa mendedahkan permintaan yang tinggi untuk terma seperti "Perkhidmatan Perhimpunan PCB Campuran," "Perhimpunan PCB yang tegar," dan "Flex to Rigid PCB Integration." Dengan menstrukturkan artikel ini di sekitar pusat pertanyaan apa - "Apa yang membuat perhimpunan PCB bercampur -campur yang sangat diperlukan untuk elektronik hari ini?" - kita menyelaraskan rapat dengan topik carian dan trend pengguna.
Berikut adalah gambaran keseluruhan yang disatukan (dalam bentuk jadual) yang menawarkan gambaran terperinci spesifikasi pemasangan PCB campuran. Ini menunjukkan profesionalisme dan kejelasan kita.
| Ciri | Spesifikasi / penerangan |
|---|---|
| Jenis Substrat | Lapisan FR-4 tegar, lapisan flex polyimide, konfigurasi tegar-flex |
| Kiraan lapisan | Sehingga 20 lapisan (campuran tegar + flex); Tumpukan biasa: tegar 6-8 + flex 2-4 |
| Jejak minimum/ruang | Tegar: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Melalui jenis | Vias melalui lubang (THV), microvias (diameter ≥ 50 μm), dikebumikan dan buta vias |
| Ketebalan tembaga | 1 oz (tipikal); sehingga 3 oz tembaga yang lebih berat untuk segmen flex semasa semasa |
| Flex Bend Radius | ≥ 10 × Ketebalan, standard: ≥ 0.5 mm jejari lekuk untuk ketebalan flex 0.05 mm |
| Topeng solder | Topeng solder fleksibel untuk kawasan flex, topeng tegar untuk FR-4; Peralihan lancar |
| Komponen pemasangan | Permukaan-permukaan, lubang melalui, campuran SMT/THT komponen; Zon Flex mungkin termasuk pengukuh |
| Pengurusan Thermal | Pesawat tembaga tertanam dan vias haba untuk menguruskan kawasan hotspot |
| Piawaian kualiti | IPC-6013 (Flex), IPC-6012 (tegar), IPC-6018 (tegar-Flex), kelas IPC-A-600; Pematuhan ROHS / Jangkauan |
Apakah reka bentuk yang paling kritikal dan pertimbangan proses ketika merancang pemasangan PCB campuran?
Keserasian Bahan & Perancangan Stack-Up
Interaksi antara FR-4 tegar dan lapisan polyimide fleksibel mesti direka dengan teliti untuk mengelakkan penyingkiran semasa flex. Mengawal pekali pengembangan haba (CTE) merentasi lapisan memastikan kebolehpercayaan jangka panjang melalui kitaran haba.
Jejak dan melalui integriti di zon flex
Zon Flex menuntut toleransi yang lebih ketat: Lapisan tembaga yang lebih nipis, jejak/ruang terkawal, dan dioptimumkan melalui reka bentuk (mis. Microvias yang diisi dan bersalut) untuk menahan keletihan dari lenturan.
Bend Radius, Flex Life, dan Tekanan Mekanikal
Menentukan jejari bengkok yang betul (≥ 10 × ketebalan) dan menjalankan ujian flex-life di bawah keadaan dinamik yang dimaksudkan memastikan bahagian flex menahan pergerakan operasi.
Integrasi Stiffener untuk Perhimpunan Komponen
Pengukuhan sementara atau kekal (mis., Lembaran FR-4 atau polyimide yang disokong pelekat) sering digunakan untuk mensimulasikan sokongan tegar semasa pemasangan SMT/THT di zon flex, memastikan penempatan dan pematerian yang tepat, kemudian dikeluarkan jika diperlukan.
Penghalaan termal & isyarat
PCB campuran sering menggabungkan litar kuasa tinggi atau RF. Thermal yang betul melalui tatasusunan dan pesawat tanah, dipasangkan dengan tugasan lapisan yang teliti, mengekalkan integriti isyarat dan pelesapan haba.
Pengilang & kos perdagangan
Mengimbangi kerumitan vs kos: Peningkatan jumlah lapisan, mikrovia, atau tembaga berat menaikkan harga. Kajian awal DFM (Reka Bentuk untuk Pembuatan) adalah penting untuk mengesahkan kebolehlaksanaan dan keberkesanan kos.
Keupayaan Ujian & Pemeriksaan
Reka bentuk campuran boleh mengehadkan standard AOI atau X-ray; Lekapan tersuai, jig ujian mesra flex, atau ujian probe terbang mungkin diperlukan untuk mengesahkan sambungan dan penempatan komponen.
S1: Apakah pemasangan PCB bercampur digunakan?
A1: Ia digunakan di mana penyelesaian tegar sahaja jatuh seperti yang dipakai seperti, peranti dilipat, implan perubatan, array sensor aeroangkasa-sebarang aplikasi yang menuntut fleksibiliti, kompak, dan kebolehpercayaan.
S2: Bagaimanakah anda dapat memastikan kebolehpercayaan merentasi peralihan yang tegar?
A2: Melalui reka bentuk stack-up yang berhati-hati (CTE yang sepadan), bendung terkawal, epoksi atau ikatan pelekat di zon peralihan, betul melalui penyaduran, dan ujian di bawah kitaran mekanikal simulasi.
Perhimpunan PCB bercampur berdiri di barisan hadapan reka bentuk elektronik moden -menyatukan integrasi teknologi yang tegar dan fleksibel. Kuncinya terletak pada perancangan stack-up yang teliti, jejak/melalui ketepatan, ujian flex mekanikal, analisis DFM, dan QA yang ketat untuk memastikan prestasi dan daya maju kos.
Apabila dilakukan dengan betul -peraturan reka bentuk pakar, bahan -bahan yang mantap, dan perhimpunan PCB yang dipadankan dengan pembuatan yang tepat membuka peluang produk baru dalam peranti wearables, perubatan, aeroangkasa, automotif, dan pengguna yang canggih.
PadaFanway, kami membawa lebih dari dua dekad kepakaran dalam fabrikasi PCB dan tegar-flex yang maju. Perkhidmatan pemasangan PCB campuran kami menggabungkan bahan berkualiti tinggi, piawaian utama industri (pematuhan IPC, ROHS/Reach), dan sokongan DFM yang disesuaikan untuk mencapai penyelesaian yang tahan lama, berprestasi tinggi pada skala.
Sama ada anda prototaip atau ramping kepada pengeluaran volum tinggi, pasukan kami memastikan kecemerlangan reka bentuk-ke-penghantaran.Hubungi kamiHari ini untuk meningkatkan reka bentuk produk anda dengan penyelesaian pemasangan PCB yang berturut-turut.
