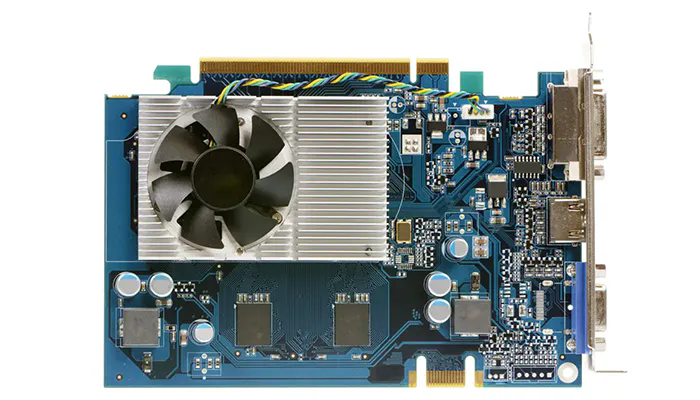

Ketika datang ke pemasangan PCB, banyak pengeluar dan jurutera sering bertanya, "Bagaimana saya dapat memastikan berkualiti tinggiPerhimpunan PCBUntuk projek saya? "Jawapannya terletak pada pemahaman proses, bahan, dan teknologi yang rumit. Perhimpunan PCB adalah langkah kritikal dalam pembuatan elektronik, di mana komponen dipasang ke papan litar bercetak untuk mewujudkan unit berfungsi. Kualiti pemasangan secara langsung memberi kesan kepada prestasi, ketahanan, dan kebolehpercayaan.
Salah satu faktor utama dalam pemasangan PCB berkualiti tinggi ialah pemilihan bahan. Substrat gred tinggi, seperti FR-4 atau polyimide, memastikan kestabilan haba dan penebat elektrik. Pilihan solder-lead-free atau dipimpin-juga memainkan peranan penting dalam pematuhan dan prestasi. Di samping itu, kemasan permukaan seperti HASL, Enig, atau OSP melindungi jejak tembaga dari pengoksidaan dan meningkatkan kebolehpasaran.
Satu lagi aspek penting ialah kaedah pemasangan. Teknologi Mount Surface (SMT) digunakan secara meluas untuk ketepatan dan kecekapannya dalam meletakkan komponen kecil, manakala teknologi melalui lubang (THT) lebih disukai untuk komponen yang lebih besar dan lebih tahan lama. Pengilang lanjutan juga menggunakan perhimpunan teknologi campuran untuk menggabungkan manfaat kedua-dua kaedah. Pemeriksaan optik automatik (AOI) dan pemeriksaan X-ray menjamin lebih lanjut bahawa setiap lembaga memenuhi piawaian kualiti yang ketat.
Untuk lebih memahami spesifikasi teknikal perhimpunan PCB berkualiti tinggi, inilah pecahan parameter utama:
| Parameter | Penerangan |
|---|---|
| Kiraan lapisan | Single-sided, double-sided, atau multilayer (4L, 6L, 8L, dll.) |
| Bahan | FR-4, Rogers, Polyimide, Teras Logam |
| Berat tembaga | 1oz, 2oz (mempengaruhi kapasiti bawaan semasa) |
| Kemasan permukaan | Hasl, Enig, OSP, perak rendaman |
| Topeng solder | Hijau, merah, biru, hitam, putih (untuk penebat dan estetika) |
| Lebar jejak minimum | 3mil, 4mil (menentukan integriti isyarat dan pembuatan) |
| Ketumpatan komponen | Interconnect berkepadatan tinggi (HDI) untuk reka bentuk padat |
S: Apakah kecacatan yang paling biasa dalam pemasangan PCB, dan bagaimanakah ia dapat dicegah?
A: Kecacatan biasa termasuk jambatan pateri (solder berlebihan menyebabkan litar pintas), Tombstoning (satu hujung komponen mengangkat akibat pemanasan yang tidak sekata), dan sendi sejuk (lekatan solder yang lemah). Ini boleh dicegah dengan mengoptimumkan profil reflow, memastikan reka bentuk stensil yang betul, dan menggunakan tampal solder berkualiti tinggi. Sistem pemeriksaan automatik juga membantu mengesan kecacatan pada awal proses.
S: Bagaimanakah pemasangan PCB berbeza untuk prototaip vs pengeluaran besar -besaran?
A: Perhimpunan prototaip memberi tumpuan kepada fleksibiliti dan pemulihan cepat, sering melibatkan pelarasan manual dan kelompok yang lebih kecil. Walau bagaimanapun, pengeluaran besar -besaran memerlukan proses automatik sepenuhnya, ujian yang ketat, dan kawalan kualiti yang ketat untuk mengekalkan konsistensi di ribuan unit. Reka bentuk untuk pemeriksaan pembuatan (DFM) adalah penting sebelum meningkatkan.
Sebagai nama yang dipercayai dalam industri,FanwayMengkhususkan diri dalam pemasangan PCB ketepatan tinggi, memenuhi keperluan pengeluaran prototaip dan berskala besar. Kemudahan canggih dan protokol kualiti yang ketat kami memastikan prestasi yang boleh dipercayai untuk industri dari elektronik pengguna ke aeroangkasa.
Untuk maklumat lanjut mengenai bagaimana kami dapat menyokong projek anda yang seterusnya,Hubungi kami untuk membincangkan keperluan anda dan menerima penyelesaian yang disesuaikan.
