Ujian PCB adalah fasa kritikal dalam pembuatan elektronik yang memastikan kualiti, fungsi, dan kebolehpercayaanPapan litar bercetak(PCB). Ujian dapat mencari masalah dengan segera dan membantu pereka menyelesaikan masalah dengan cepat.PCBUjian melibatkan ujian papan kosong dan ujian lembaga yang dipasang.
Ujian PCB Bare
Tujuan ujian PCB untuk mengesahkan sambungan elektrik, pengasingan, dan kecacatan pembuatan.
Kaedah ujian PCB termasuk:
Ujian Kesinambungan (ujian pendek): Pemeriksaan untuk seluar pendek yang tidak diingini (mis., Jejak tembaga menyentuh).
Ujian Pengasingan (Ujian Terbuka): Memastikan tiada litar terbuka (pecah) dalam jejak.
Pemeriksaan Optik Automatik (AOI): Menggunakan kamera untuk mengesan calar, misalignments, atau kecacatan etsa.
Ujian Impedans: Kritikal untuk reka bentuk berkelajuan tinggi (mis., RF, DDR) untuk memastikan jejak impedans sepadan dengan spesifikasi.
Ujian Lembaga yang dipasang
1. Ujian litar (ICT): ICT adalah ujian dalam talian automatik untuk mengesahkan komponen, seluar pendek, terbuka, dan nilai. Ujian ini dapat mencari lokasi kesalahan dengan tepat, membolehkan pekerja untuk mengendalikan masalah PCBA dengan mudah.
2.Flying Probe Testing: Ini adalah kaedah kos efektif, ujian probe bergerak pada litar tanpa lekapan tersuai. Ia sesuai untuk keperluan ujian yang berbeza melalui pengubahsuaian perisian.

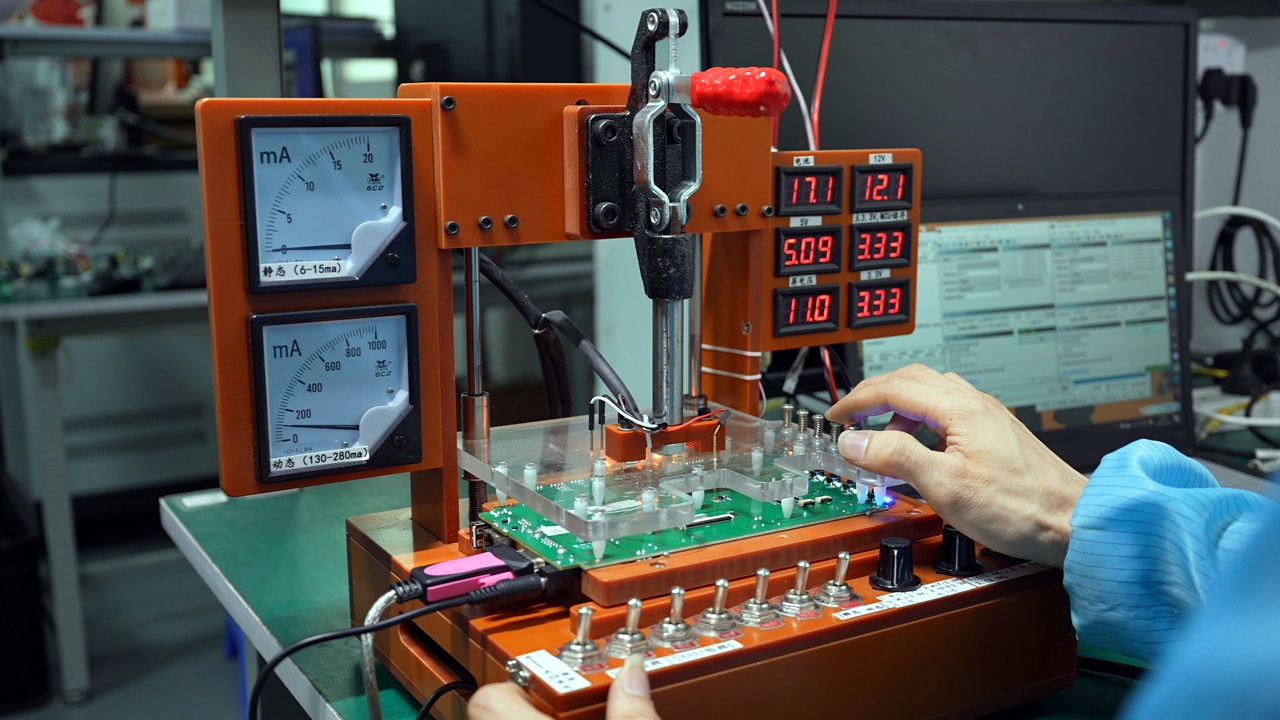

3. Ujian Fungsional: Ia memerlukan peralatan khusus dan prosedur ujian yang disesuaikan untuk mengesahkan fungsi PCB.
4. Pemeriksaan Optik Automatik (AOI): Pemeriksaan AOI menggunakan kamera untuk mengimbas kecacatan sendi dan komponen solder seperti jambatan, misalignment, dan bahagian yang hilang.
5.x-ray Ujian: Menggunakan X-ray untuk memeriksa sendi tersembunyi (BGA, QFN), lompang, atau kecacatan solder.
Tidak kira apa jenis ujian elektronik yang anda gunakan, ia membawa manfaat kepada Lembaga Litar Bercetak (PCB). Ujian semasa peringkat reka bentuk membantu pereka mengelakkan kesalahan dalam pengeluaran besar -besaran, mengurangkan kos, memendekkan kitaran pembangunan, dan mempercepatkan pengeluaran. Ujian komprehensif memastikan PCB memenuhi semua keperluan reka bentuk elektrik, mekanikal, dan struktur sambil meningkatkan kebolehpercayaan produk.
Ujian PCB adalah penting untuk kualiti produk. Di Fanway, kami menawarkan pelbagai penyelesaian ujian, termasuk pemeriksaan komponen, ujian tersuai. Hubungi kami hari ini dapatkan maklumat lanjut.
-
