Fanway mengkhususkan diri dalam menyampaikan perkhidmatan pemasangan PCB end-to-end yang cekap dan boleh dipercayai, dengan tepat disesuaikan dengan keperluan unik anda untuk mempercepatkan kejayaan produk anda.

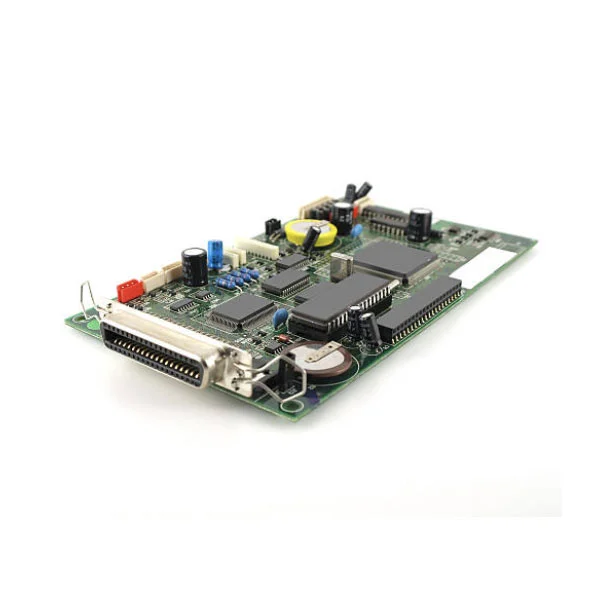

Perkhidmatan Pemasangan PCB Teknologi SMT THT Hibrid Fanway menangani cabaran kejuruteraan asas: papan yang memerlukan kedua-dua peranti pelekap permukaan nada halus untuk pemprosesan isyarat berkelajuan tinggi dan komponen lubang melalui untuk pengendalian kuasa dan ketahanan mekanikal. Perkhidmatan ini bukan gabungan mudah dua proses berasingan; ia adalah aliran kerja yang disusun dengan teliti yang melindungi sambungan SMT semasa pematerian THT, menggunakan pematerian terpilih atau gelombang hanya selepas perlindungan terma, dan menyampaikan pemasangan yang memenuhi piawaian Kelas 2 IPC-A-610. Dengan pengalaman teknologi campuran selama 12 tahun, Fanway menguruskan interaksi kritikal antara zon SMT dan THT, memastikan peletakan cip padat wujud bersama dengan penyambung besar dan peranti kuasa tanpa menjejaskan hasil atau kebolehpercayaan.
Pemasangan campuran menyelesaikan kekangan reka bentuk asas: tiada teknologi tunggal mengendalikan setiap jenis komponen secara optimum.
Untuk integriti dan ketumpatan isyarat, SMT menyokong pasif 01005, BGA nada 0.3mm dan antara muka berkelajuan tinggi. Komponen ini memerlukan cetakan tampal pateri yang tepat dan profil aliran semula.
Untuk daya tahan dan mekanikal, THT mengendalikan penyambung, geganti, transformer dan kapasitor besar yang mesti bertahan daripada getaran, kitaran sisipan dan arus tinggi. Sambungan lubang melalui memberikan kekuatan tarikan melebihi 50N, sesuatu yang tidak dapat dipadankan oleh SMT.
Apabila PCB anda memerlukan kedua-dua kategori, Perkhidmatan Pemasangan PCB Teknologi SMT THT Hibrid menjadi satu-satunya laluan pembuatan praktikal. Percubaan untuk memaksa semua komponen menjadi satu teknologi sama ada mengorbankan kebolehpercayaan (menggunakan SMT untuk peranti kuasa) atau membazir ruang (menggunakan THT untuk IC nada halus).
Semak bil bahan anda. Jika ia mengandungi kedua-dua kumpulan berikut, pemasangan bercampur diperlukan.
Kumpulan SMT: BGA, QFP, QFN, LGA, perintang/kapasitor cip (0402, 0603), atau mana-mana komponen tanpa petunjuk yang melalui papan.
Kumpulan THT: IC DIP, pengepala pin, blok terminal, kapasitor elektrolitik besar, MOSFET kuasa dengan tab lubang telus, transformer atau mana-mana komponen yang memerlukan penetapan mekanikal melalui papan.
Papan dengan kedua-dua kumpulan tidak boleh dipasang dengan cekap menggunakan SMT sahaja (komponen THT tidak boleh diletakkan mengikut pick-and-place) atau THT sahaja (komponen SMT nada halus tidak boleh dipateri gelombang tanpa penjembatan). Perkhidmatan Pemasangan PCB Teknologi SMT THT Hibrid ialah penyelesaian yang direka untuk senario tepat ini.
Kami mengikut urutan tetap untuk melindungi sambungan SMT semasa pematerian THT.
Langkah 1:Percetakan tampal pateri dan penempatan SMT. Pencetakan stensil hanya menggunakan tampal pada pad SMT. Untuk papan bercampur, kami menggunakan stensil langkah untuk melaraskan ketebalan tampal merentas zon berbeza. Mesin peletakan berkelajuan tinggi memasang komponen SMT terlebih dahulu.
Langkah 2:Aliran semula pematerian. Papan melalui ketuhar aliran semula untuk melengkapkan sambungan SMT. Langkah ini mesti berlaku sebelum pemasukan THT, kerana suhu pengaliran semula akan merosakkan kebanyakan komponen THT (terutamanya penyambung berbadan plastik).
Langkah 3:Sisipan THT. Operator atau mesin pemasukan automatik meletakkan petunjuk THT melalui lubang bersalut. Komponen diletakkan siram dengan papan; petunjuk disimpan lurus. Daya sisipan dikawal untuk mengelakkan keretakan sambungan pateri SMT yang berdekatan atau meledingkan PCB.
Langkah 4:Gelombang atau pematerian terpilih. Untuk papan dengan banyak komponen THT, pematerian gelombang melengkapkan semua sambungan dalam satu laluan. Untuk susun atur bercampur padat dengan komponen SMT berdekatan dengan pad THT, kami menggunakan pematerian terpilih. Hanya pad THT menerima pateri, dengan ketinggian gelombang yang lebih kecil (2-5mm berbanding 8-12mm konvensional) untuk meminimumkan kesan haba pada sambungan SMT di sekeliling.
Langkah 5:Pemangkasan, pembersihan dan pemeriksaan. Lebihan petunjuk dipangkas, sisa fluks dibersihkan, diikuti dengan pemeriksaan visual AOI, X-ray untuk sambungan tersembunyi (BGA, LGA) dan ujian kefungsian.
Tiga peraturan DFM secara langsung mempengaruhi kejayaan pemasangan campuran.
Pemisahan zon: simpan sekurang-kurangnya kelegaan 3mm. Letakkan komponen THT (penyambung, kapasitor besar) berhampiran tepi atau sudut papan; letakkan peranti SMT (BGA) nada halus dari zon THT. Jurang minimum 3mm menghalang gangguan mekanikal semasa pemasukan dan percikan pateri semasa pematerian gelombang.
Diameter lubang: benarkan pelepasan plumbum 0.1-0.2mm. Lubang pad THT hendaklah 0.1-0.2mm lebih besar daripada diameter plumbum komponen. Terlalu ketat dan pemasukan menjadi sukar atau mustahil; terlalu longgar dan komponen beralih, membawa kepada pengisian pateri yang lemah atau sentuhan cincin anulus yang tidak mencukupi.
Pelega terma pada satah kuprum besar: Pad THT yang disambungkan ke satah tanah atau kuasa mesti menggunakan jejari pelepasan haba. Tanpa mereka, satah kuprum menghantar haba terlalu cepat, menyebabkan sambungan pateri sejuk. Selain itu, pad SMT berhampiran zon pematerian gelombang hendaklah ditutup dengan pita suhu tinggi untuk mengelakkan penyambungan pateri.
Perkhidmatan Pemasangan PCB Teknologi SMT THT Hibrid bukanlah pilihan sejagat; ia adalah wajib dalam sektor ini.
Elektronik automotif:Modul ECU, BMS, ADAS menggabungkan pemproses berketumpatan tinggi (SMT) dengan penyambung dan geganti (THT) arus tinggi yang menahan getaran dan kitaran haba.
Kawalan industri dan bekalan kuasa:PLC, pemacu servo dan modul kuasa industri menggunakan SMT untuk logik kawalan dan THT untuk MOSFET kuasa, transformer dan kapasitor besar yang memerlukan penenggelaman haba yang berkesan.
Peranti perubatan:Pemantau pesakit dan peralatan diagnostik bergantung pada SMT untuk bahagian hadapan sensor dan THT untuk penyambung kuasa dan antara muka yang sering dipadankan di mana ketahanan mekanikal adalah kritikal.
Aeroangkasa dan pertahanan:Sistem kebolehpercayaan tinggi menentukan THT untuk semua sambungan yang tertakluk kepada kejutan dan getaran, manakala SMT mengendalikan teras pemprosesan. Pemasangan campuran adalah satu-satunya cara untuk memenuhi kedua-dua keperluan pada satu papan.
1. 12 tahun pengalaman teknologi campuran berdedikasi. Kami mempunyai pakar dalam pemasangan campuran SMT-THT sejak penubuhan kami. Pasukan kami memahami dengan tepat susun atur yang menyebabkan jambatan pematerian gelombang, pematerian yang memaksa sambungan SMT retak, dan profil terma yang melindungi kedua-dua teknologi. Pengetahuan ini hanya datang dari data pengeluaran bertahun-tahun, bukan dari buku teks.
2. IPC-A-610 Kelas 2 dan ISO 9001:2015 diperakui. Setiap papan melalui ujian AOI, X-ray dan kefungsian. Untuk pelanggan perubatan dan automotif, kami menyediakan kebolehkesanan penuh yang mematuhi ISO 13485 dan IATF 16949.
3. Perkhidmatan sehenti dari DFM hingga penghantaran. Kami menyemak Gerber dan BOM anda, mendapatkan komponen, melaksanakan pemasangan SMT dan THT, dan menjalankan ujian akhir. Anda menerima papan yang dipasang sepenuhnya, diuji, tanpa perlu menyelaraskan berbilang vendor.
4. Kelantangan fleksibel daripada prototaip kepada volum tinggi. Tiada NRE untuk pemasangan campuran standard. Untuk papan yang kompleks, kami menyediakan semakan kejuruteraan dan pengoptimuman proses sebelum pengeluaran bermula.
S: Apakah masa utama biasa untuk pemasangan campuran?
A: Prototaip mengambil masa 5-7 hari bekerja. Jumlah kecil (di bawah 1000 pcs) mengambil masa 7-10 hari. Jumlah yang besar dinilai kes demi kes, biasanya 10-15 hari bekerja.
S: Bilakah pematerian terpilih mesti digunakan dan bukannya pematerian gelombang?
J: Apabila komponen SMT nada halus (BGA, QFN) berada dalam lingkungan 5mm pad THT, atau apabila komponen THT sensitif haba (cth., penyambung dengan perumah plastik). Pematerian terpilih hanya menggunakan haba pada sambungan THT, melindungi peranti SMT berdekatan.
S: Adakah pemasangan campuran memerlukan bahan PCB khas?
J: Standard FR-4 mencukupi untuk kebanyakan kes. Walau bagaimanapun, jika papan membawa komponen THT berkuasa tinggi (transformer, MOSFET kuasa), kami mengesyorkan bahan Tg tinggi (Tg ≥ 150°C) untuk menahan kejutan haba pematerian gelombang.
S: Bolehkah komponen SMT dan THT diletakkan pada bahagian papan yang sama?
A: Ya. Meletakkan kedua-duanya di bahagian atas adalah perkara biasa, meninggalkan bahagian bawah bersih untuk pematerian gelombang. Kekalkan sekurang-kurangnya kelegaan 2-3mm antara pad SMT dan lubang THT.
S: Adakah Fanway menyokong pematerian tanpa plumbum?
A: Ya. Sistem pematerian aliran semula dan gelombang kami serasi sepenuhnya dengan SAC305 dan aloi bebas plumbum lain, dengan profil suhu ditetapkan dengan sewajarnya.
Perlukan penilaian pemasangan campuran untuk projek anda? Hantar fail Gerber dan BOM anda kepada pasukan kejuruteraan kami. Kami akan menyediakan laporan dan sebut harga DFM dalam masa 24 jam.
