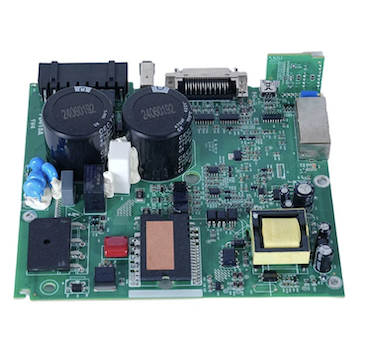

Pemasangan PCB Susunan Grid Bola BGA Mikro Ketepatan Tinggi

Perkhidmatan Pemasangan PCB Susunan Grid Bola BGA Mikro Ketepatan Tinggi oleh Fanway menggabungkan peralatan penempatan ketepatan, pemprofilan haba terkawal dan pemeriksaan sinar-X 2D/3D untuk mencapai sambungan pateri yang boleh dipercayai di bawah badan komponen. Ketepatan peletakan menyokong BGA nada halus hingga 0.25mm, dengan profil pengaliran semula ditentukur untuk mengelakkan kecacatan lompang, melengkung dan kepala-dalam-bantal. Perkhidmatan Pembuatan Papan Litar Bercetak BGA termasuk pengoptimuman susun atur PCB untuk penghalaan BGA, penyumberan komponen melalui rantaian bekalan yang dibenarkan dan pemeriksaan selepas pemasangan terhadap kriteria penerimaan IPC-A-610. Untuk papan yang memerlukan penggantian atau peningkatan komponen, perkhidmatan ini menyediakan penyingkiran BGA, pembersihan pad, bebola semula dan penyambungan semula menggunakan profil terma terkawal.

Apakah Perhimpunan BGA PCB?

BGA (Ball Grid Array) Pemasangan PCB ialah proses pemasangan komponen Ball Grid Array pada papan litar bercetak menggunakan teknologi lekap permukaan. Tidak seperti pakej tradisional dengan petunjuk di sekeliling perimeter, komponen BGA mempunyai susunan bola pateri yang disusun dalam grid di bahagian bawah peranti. Semasa pemasangan, BGA diletakkan pada pad yang ditampal pateri dan melalui ketuhar aliran semula, di mana bola pateri cair untuk membentuk sambungan elektrik dan mekanikal. Kerana sambungan tersembunyi di bawah badan komponen, pemeriksaan visual standard tidak dapat mengesahkan kualiti pateri; Pemeriksaan sinar-X diperlukan.

Jenis dan Penggunaan Pakej BGA

Proses Perhimpunan BGA

Proses Pemasangan PCB Grid Bola BGA Ketepatan Tinggi Mikro BGA mengikut urutan terkawal untuk memastikan kebolehpercayaan bersama:

1. Penyediaan PCB dan aplikasi tampal pateri

Tampal pateri dicetak pada pad PCB menggunakan stensil. Kelantangan tampal dan penjajaran adalah kritikal; pes yang tidak mencukupi membawa kepada terbuka, manakala pes yang berlebihan menyebabkan penyambungan.

2. penempatan BGA

Komponen BGA diletakkan pada pad yang ditampal pateri menggunakan peralatan pilih dan letak automatik dengan penjajaran penglihatan. Ketepatan peletakan mestilah dalam mikron untuk memastikan setiap bola pateri sejajar dengan pad yang sepadan.

3. Aliran semula pematerian

Papan yang dipasang melalui ketuhar aliran semula dengan profil terma terkawal. Profil termasuk peringkat prapanas, rendam, aliran semula dan penyejukan, setiap satu ditentukur kepada pakej BGA dan aloi pateri tertentu (SAC305 tanpa plumbum atau Sn63Pb37 eutektik). Pemprofilan yang betul menghalang kecacatan lompang, melengkung dan kepala-dalam-bantal.

4. Penyejukan dan pemejalan

Papan disejukkan pada kadar terkawal untuk menguatkan sambungan pateri. Penyejukan pantas boleh menyebabkan tekanan; penyejukan perlahan boleh menyebabkan pertumbuhan bijirin. Kadar penyejukan dipadankan dengan papan dan bahan komponen.

5. Pemeriksaan

Pemeriksaan sinar-X adalah wajib untuk pemasangan BGA kerana sambungan tersembunyi secara optikal. X-ray 2D menyediakan pengimejan atas ke bawah untuk bentuk dan penjajaran sendi; X-ray 3D (CT) menyediakan pandangan keratan rentas untuk analisis lompang dan pengesanan kecacatan Peratusan terbatal diukur berdasarkan kriteria penerimaan IPC-A-610.

6. Proses sekunder

Bergantung pada keperluan, papan mungkin menjalani pembersihan, salutan selaras atau ujian berfungsi selepas pemasangan BGA.

Bagaimana Kami Mengawal dan Memeriksa Kualiti?

Pemasangan PCB Grid Bola BGA Mikro Ketepatan Tinggi memberikan cabaran pemeriksaan yang unik kerana sambungan pateri tersembunyi. Fanway menggunakan pelbagai kaedah pemeriksaan untuk mengesahkan integriti bersama:

Pemeriksaan sinar-X (2D dan 3D)

X-ray menyediakan pengimejan tidak merosakkan semua sambungan pateri BGA. Sambungan yang baik kelihatan bulat secara konsisten dengan saiz seragam merentasi tatasusunan. X-ray mengesan lompang, merapatkan, terbuka, kecacatan kepala-dalam-bantal, dan pembasahan yang tidak mencukupi. Peratusan batal dikira dan dibandingkan dengan had penerimaan IPC-A-610.

Pemeriksaan optik automatik (AOI)

Walaupun AOI tidak dapat melihat melalui badan BGA, ia memeriksa penjajaran komponen, keserasian dan sambungan pateri di sekelilingnya. Ia juga mengesahkan kehadiran dan orientasi BGA yang betul.

Ujian dalam litar (ICT)

ICT mengesahkan ketersambungan elektrik BGA ke PCB, memeriksa seluar pendek, buka dan nilai komponen yang betul.

Ujian fungsional

Papan yang dipasang diuji di bawah keadaan operasi untuk mengesahkan prestasi BGA mengikut spesifikasi.

BGA Rework dan Reballing

Apabila komponen Pemasangan PCB Grid Bola Grid Mikro BGA Ketepatan Tinggi rosak atau memerlukan penggantian, kerja semula BGA dilakukan menggunakan peralatan khusus dan profil terma terkawal. Proses tersebut termasuk:

1. Penyingkiran komponen: Papan dipanaskan dari bawah untuk mengelakkan meleding. Pemanas atas menggunakan profil terma setempat untuk mencairkan bebola pateri. Tiub pikap vakum mengangkat komponen sebaik sahaja pateri cair. Memaksa atau mengungkit komponen dielakkan untuk mengelakkan kerosakan pad.

2. Pembersihan pad– Pateri sisa dikeluarkan daripada pad PCB menggunakan jalinan dan fluks pematlamat. Pad dibersihkan dan diperiksa untuk kerosakan.

3. Reballing– Untuk komponen yang akan digunakan semula, bola pateri lama dikeluarkan dan sfera pateri baharu dipasang menggunakan stensil bebola semula dan aliran semula. Komponen difluks, diselaraskan dengan stensil, dan dipanaskan untuk melekatkan sfera baharu.

3. Penggantian komponen– Komponen bebola semula atau baharu diselaraskan dengan pad PCB dan dialirkan semula menggunakan profil terma terkawal.

4. Pemeriksaan selepas kerja semula– Pemeriksaan sinar-X mengesahkan kerja semula berjaya dan sambungan baharu memenuhi kriteria penerimaan.

Aplikasi

Pemasangan PCB Grid Bola BGA Mikro Ketepatan Tinggi adalah penting untuk aplikasi yang memerlukan ketumpatan I/O tinggi, integriti isyarat dan prestasi terma:

AI dan pengkomputeran berprestasi tinggi: GPU, pemecut AI dan pemproses pelayan menggunakan pakej FCBGA yang besar dengan beribu-ribu sambungan.

Telekomunikasi: Cip jalur asas 5G, pemproses rangkaian dan ASIC pensuisan memerlukan BGA nada halus untuk penghantaran data berkelajuan tinggi.

Peranti perubatan: Peralatan pengimejan diagnostik, monitor pesakit dan instrumen perubatan mudah alih menggunakan BGA untuk elektronik yang padat dan boleh dipercayai.

Kawalan perindustrian: PLC, pemacu motor dan pengawal automasi menggunakan BGA untuk pemprosesan dan fungsi komunikasi.

Elektronik pengguna: Telefon pintar, tablet dan boleh pakai menggunakan BGA mikro untuk reka bentuk terhad ruang.

Mengapa Fanway untuk Perhimpunan BGA PCB?

Keupayaan penempatan ketepatan

Peralatan penempatan Fanway menyokong BGA nada halus hingga 0.25mm, dengan penjajaran penglihatan memastikan setiap bola pateri sejajar dengan padnya. Ketepatan peletakan dikekalkan melalui penentukuran automatik dan maklum balas masa nyata.

Pemprofilan aliran semula terkawal

Ketuhar aliran semula dengan kawalan suhu berbilang zon membolehkan profil terma yang tepat untuk jenis pakej BGA yang berbeza dan aloi pateri. Profil dibangunkan dan disahkan untuk setiap perhimpunan untuk mengelakkan batal dan warpage.

Pemeriksaan sinar-X

Sistem pemeriksaan X-ray 2D dan 3D mengesahkan kualiti bersama untuk setiap BGA pada setiap papan. Peratusan batal diukur dan didokumenkan.

BGA mengolah semula dan melemparkan semula

Fanway menyediakan perkhidmatan penyingkiran BGA, pembersihan pad, bebola semula dan penggantian menggunakan stesen kerja semula khusus dengan optik split-vision dan profil terma terkawal. Kerja semula dilakukan mengikut piawaian IPC-7711/7721.

Perkhidmatan hujung ke hujung

Daripada pengoptimuman susun atur PCB untuk penghalaan BGA melalui penyumberan komponen, pemasangan, pemeriksaan dan kerja semula, Fanway menyediakan perkhidmatan pemasangan BGA PCB yang lengkap melalui satu titik hubungan.

Pensijilan

Fanway memegang pensijilan ISO9001, ISO13485 dan IATF16949, dengan proses pemasangan mematuhi piawaian IPC-A-610 dan IPC-7095.

Soalan Lazim

S: Berapakah minimum padang BGA yang boleh dipasang oleh Fanway?
A: Fanway menyokong pemasangan BGA ke padang 0.25mm. Pic standard termasuk 1.0mm, 0.8mm, 0.65mm, 0.5mm dan 0.4mm.

S: Apakah pemeriksaan yang dilakukan pada perhimpunan BGA?
A: Pemeriksaan sinar-X (2D dan 3D) adalah wajib untuk semua pemasangan BGA. Peratusan batal diukur berdasarkan kriteria IPC-A-610. AOI, ICT dan ujian kefungsian juga dilakukan mengikut keperluan.

S: Bolehkah Fanway mengolah semula BGA yang telah gagal?
A: Ya. Fanway menyediakan penyingkiran BGA, pembersihan pad, bebola semula dan penggantian menggunakan stesen kerja semula khusus dengan profil terma terkawal. Kerja semula dilakukan mengikut piawaian IPC-7711/7721.

S: Apakah masa utama biasa untuk pemasangan BGA PCB?
J: Prototaip pemasangan BGA biasanya dihantar dalam masa 5 hingga 7 hari bekerja. Pesanan volum dijadualkan berdasarkan ketersediaan komponen dan kerumitan papan.

S: Apakah jenis pakej BGA yang Fanway menyokong?
J: Fanway menyokong pakej PBGA, CBGA, FCBGA dan BGA mikro. Penyumberan komponen dikendalikan melalui rantaian bekalan yang dibenarkan untuk memastikan ketulenan.
